Подбор насосов

В практической деятельности при выборе технологического оборудования для конкретного процесса, часто возникает задача подбора насосного оборудования. При этом основными параметрами, определяющими выбор конкретного насоса, являются его подача и напор.

Количество перекачиваемой жидкости определяется из технологических требований, когда известно, сколько продукта должно быть перемещено из одного аппарата с внутренним давлением Р₁ в другой аппарат с давлением Р₂. Параметрами, определяющими тип выбираемого насоса, будут являться также физические свойства перекачиваемой среды, ее температура и агрессивность, учитываемые при назначении конструкционного материала.

При выборе насоса с требуемым напором следует также учитывать гидравлическое сопротивление системы (включающей расширения, сужения, повороты, запорную арматуру), по которой перекачивается жидкость.

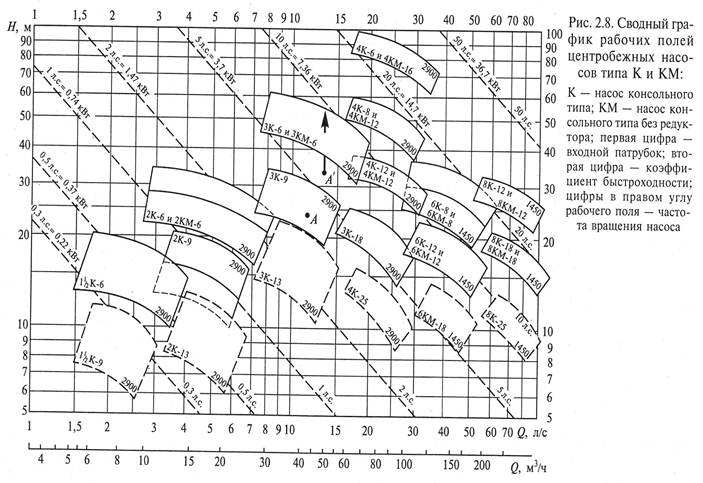

После определения величин подачи и напора, а также типа насоса и его исполнения осуществляют его подбор по каталогам, используя карты рабочих полей, на которых нанесены области применения насосов различных типоразмеров (рис. 2.8). Если точка А, соответствующая требуемым значением подачи и напора, попадает в область его применения, соответствующий насос может быть использован в заданном процессе. Если же рабочая точка А' не лежит на рабочей характеристике серийного выпускаемого насоса, выбирают ближайший насос с большими типоразмерами, который либо используют в выпускаемом виде, либо осуществляется операция подрезки рабочего колеса, изменяющая его эксплуатационные характеристики.
