Г.

Краснодар

Время: 2 часа

Л Е К Ц И Я

ПО КУРСУ «УГОЛОВНОЕ ПРАВО»

ТЕМА № 30-1. «Преступления против здоровья населения и общественной нравственности»

Обсуждена и одобрена на заседании кафедры уголовного права и криминологии Протокол №___ от «____»__________________2004 г.

Разработал: старший преподаватель кафедры уголовного права и криминологии капитан милиции С.В. Трофименко

Степень секретности

Экземпляр №

«Утверждаю»

Начальник кафедры

уголовного права

и криминологии

полковник милиции

С.А.Буз

«…..»…………..2004 г.

Автор Трофименко С.В.

ЛЕКЦИЯ

Тема № 30-1. «Преступления против здоровья населения и общественной нравственности»

Для всех специальностей.

Основные цели лекции:

Дать слушателям понятие и общую характеристику преступлений против здоровья населения и общественной нравственности; рассмотреть преступлений против здоровья населения, связанные с наркотическими средствами и психотропными веществами.

Объем времени, отводимый на лекцию – два часа.

ПЛАН

Введение

Основные вопросы:

1. Понятие и общая характеристика преступлений против здоровья населения и общественной нравственности.

2. Преступлений против здоровья населения, связанные с наркотическими средствами и психотропными веществами.

3. Преступлений против здоровья населения, связанные с сильнодействующими и ядовитыми веществами.

Заключение

Рекомендуемая литература.

Учебное оборудование, демонстрируемые материалы и ТСО.

Вопрос 1. Понятие и общая характеристика преступлений против здоровья населения и общественной нравственности

Под преступлениями против здоровья населения и общест­венной нравственности следует понимать предусмотренные уголовным законом общественно опасные деяния, выражающие­ся в нарушении установленных в Российской Федерации правовых норм, обеспечивающих здоровье населения и общественную нрав­ственность, и причиняющие им существенный вред или создаю­щие угрозу его причинения. Специфическая особенность данных деяний заключается в том, что их совершение влечет причинение вреда здоровью не отдельного человека (персонифицированной личности), а многих лиц, составляющих население всей страны или отдельного ее региона (т.е. неопределенному кругу лиц), а также нравственным устоям общества.

Видовым объектом рассматриваемых преступлений выступа­ют здоровье населения и общественная нравственность.

Здоровье населения - это совокупность общественных отно­шений, складывающихся в сфере обеспечения безопасных условий жизни многих людей. Как самостоятельная социальная ценность, оно гарантируется Конституцией РФ (ст. 41), защищается комплек­сом мер политического, экономического, правового, медицинского, санитарно-гигиенического и иного характера в целях сохранения и укрепления физического и психического здоровья каждого челове­ка, поддержания его долголетней активной жизни, предоставления ему медицинской помощи в случае утраты здоровья.

Общественная нравственность понимается в нескольких аспектах: а) как один из основных способов нормативной регу­ляции действий человека в обществе; б) как особая форма обще­ственного сознания и вид общественных отношений. Она охва­тывает выработанные человечеством и являющиеся господ­ствующими в стране систему норм и правил поведения, идей, традиций, обычаев, представлений о справедливости, долге, чести и достоинстве.

В конкретных посягательствах здоровье населения или обще­ственная нравственность соответственно выступают непосредст­венным объектом преступления.

С объективной стороны большинство рассматриваемых пре­ступлений совершается путем действия. К их числу можно отне­сти: незаконные приобретение, хранение, перевозка, изготовле­ние, переработка наркотических средств, психотропных веществ или их аналогов (ст. 228 УК); незаконные производство, сбыт или пересылка наркотических средств, психотропных веществ или их аналогов (ст. 228¹ УК); склонение к потреблению наркотических средств или психотропных веществ (ст. 230 УК); организация либо содержание притонов для потребления наркотических средств или психотропных веществ (ст. 232 УК) и др. Некоторые преступления против здоровья населения и общественной нрав­ственности могут совершаться путем как действия, так и бездей­ствия (например, нарушение санитарно-эпидемиологических пра­вил — ст. 236 УК).

Составы большинства преступлений гл. 25 УК сконструиро­ваны по типу формальных и считаются оконченными в момент совершения указанного в законе деяния. К ним, например, отно­сятся: вымогательство наркотических средств или психотропных веществ (ст. 229); незаконная выдача либо подделка рецептов или иных документов, дающих право на получение наркотических средств или психотропных веществ (ст. 233); вовлечение в про­ституцию (ст. 240) и др. Некоторые из рассматриваемых преступ­лений имеют материальный состав и в связи с этим признаются оконченными при наступлении последствий, предусмотренных уголовно-правовой нормой. Такими преступлениями являются: незаконное занятие частной медицинской Практикой или частной фармацевтической деятельностью (ст. 235 УК); жестокое обра­щение с животными (ст. 245 УК).

С субъективной стороны большинство преступлений против здоровья населения или общественной нравственности характе­ризуются умышленной формой вины: сокрытие информации об обстоятельствах, создающих опасность для жизни или здоровья людей (ст. 237 УК); надругательство над телами умерших и мес­тами их захоронения (ст. 244 УК) и др. Нарушение, например, правил оборота наркотических средств или психотропных ве­ществ (ст. 2282 УК) совершается умышленно или по неосторож­ности; нарушение правил производства, приобретения, хранения, учета, отпуска, перевозки или пересылки сильнодействующих или ядовитых веществ, если это повлекло их хищение либо при­чинение иного существенного вреда (ч. 4 ст. 234 УК), в силу прямого указания закона только по неосторожности.

Характеристика субъекта зависит от конкретного вида пре­ступления. Как правило, ими признаются лица, достигшие 16-лет­него возраста ответственность за хищение или вымогательство наркотических средств или психотропных веществ (ст. 229 УК) несет лицо, достигшее 14-летнего возраста. В ряде случаев субъ­ект преступления может быть только специальным (например, сокрытие информации об обстоятельствах, создающих опасность для жизни или здоровья людей, ст. 237 УК).

В зависимости от непосредственного объекта все преступле­ния против здоровья населения и общественной нравственности могут быть подразделены на две группы:

преступления против здоровья населения. К ним относятся
преступления, предусмотренные ст. 228, 228¹, 228², 229, 230, 231, 232, 233, 234, 235, 236, 237, 238, 239 УК;

преступления против общественной нравственности. К ним
относятся преступления, предусмотренные ст. 240, 241, 242, 243, 244, 245 УК.

Вопрос 2. Преступления против здоровья населения, связанные с наркотическими средствами и психотропными веществами

Незаконные приобретение, хранение, перевозка, изготов­ление, переработка наркотических средств, психотропных веществ или их аналогов (ст. 228 УК). Опасность рассматри­ваемого преступления заключается в том, что оно посягает на общественные отношения, обеспечивающие здоровье населения, а также на установленный государством порядок оборота нарко­тических средств и психотропных веществ. Учитывая его распро­страненность и причиняемый вред, мировое сообщество прилагает совместные усилия в борьбе с ним, создавая для этого соответст­вующую правовую базу. Так, следует отметить Единую конвенцию о наркотических средствах 1961 г. (с поправками, внесенными Протоколом 1972 г. «О поправках к Единой конвенции о нарко­тических средствах 1961 года»); Венскую конвенцию о психо­тропных веществах 1971 г.; Конвенцию ООН о борьбе против незаконного оборота наркотических средств и психотропных веществ 1988 г. Основы государственной политики Российской

Федерации в сфере оборота наркотических средств и психотроп­ных веществ и в области противодействия их незаконному оборо­ту определены в Федеральном законе от 08.01.98 № 3-ФЗ «О нар­котических средствах и психотропных веществах» с изм. на 30.06.2003г.

Непосредственным объектом рассматриваемого преступле­ния являются общественные отношения, обеспечивающие здоро­вье населения. Дополнительным объектом выступает установ­ленный государством порядок законного оборота наркотических средств, психотропных веществ или их аналогов. В связи с по­следним обстоятельством это деяние и ряд других преступлений образуют группу посягательств, связанных с незаконным оборо­том наркотических средств и психотропных веществ.

В соответствии со ст. 228 УК предметом преступления явля­ются: а) наркотические средства; б) психотропные вещества; в) их аналоги. Наряду с ними в Федеральном законе «О наркоти­ческих средствах и психотропных веществах» говорится и о пре­курсорах наркотических средств, и о психотропных веществах.

К наркотическим средствам, согласно Закону от 08.01.98, от­носятся вещества синтетического или естественного происхожде­ния, препараты, растения, включенные в Перечень наркотических средств, психотропных веществ и их прекурсоров, подлежащих контролю в Российской Федерации, в соответствии с законодатель­ством России, международными договорами России, в том числе Единой конвенцией о наркотических средствах 1961 г.

Наркотические средства перечислены в двух списках указан­ного Перечня. Список 1 включает наркотические средства, обо­рот которых в Российской Федерации запрещен в соответствии с законодательством России и ее международными договорами. Список 2 содержит перечень наркотических средств, оборот ко­торых в Российской Федерации ограничен и в отношении кото­рых устанавливаются меры контроля в соответствии с законода­тельством России и ее международными договорами.

Психотропными веществами являются вещества синтетиче­ского или естественного происхождения, препараты, природные материалы, включенные в Перечень наркотических средств, пси­хотропных веществ и их прекурсоров, подлежащих контролю в России, в соответствии с законодательством России, междуна­родными договорами России, в том числе Конвенцией о психо­тропных веществах 1971 г., Конвенцией ООН о борьбе против незаконного оборота наркотических средств и психотропных веществ 1988г.

Прекурсорами признаются вещества, используемые при про­изводстве, изготовлении, переработке наркотических средств и психотропных веществ, включенные в Перечень наркотических средств и психотропных веществ и их прекурсоров, подлежащих контролю в Российской Федерации, в соответствии с законода­тельством России, международными договорами России, в том числе Конвенцией ООН о борьбе против незаконного оборота наркотических средств и психотропных веществ 1988 г.

Аналоги наркотических средств и психотропных веществ - это запрещенные для оборота в России вещества синтетического или естественного происхождения, не включенные в Перечень наркотических средств, психотропных веществ и их прекурсоров, подлежащих контролю в Российской Федерации, химическая структура и свойства которых сходны с химической структурой и со свойствами наркотических средств и психотропных веществ, психоактивное действие которых они воспроизводят.

Объективная сторона рассматриваемого преступления может выражаться в альтернативно указанных действиях, совершаемых незаконно: а) приобретении; б) хранении; в) перевозке; г) изго­товлении; д) переработке наркотических средств, психотропных веществ или их аналогов.

Приобретением наркотических средств, психотропных ве­ществ, их прекурсоров или аналогов надлежит считать их покуп­ку, получение в качестве средства взаиморасчета за проделанную работу, оказанную услугу или в уплату долга, в обмен на другие товары и вещи, присвоение найденного, сбор дикорастущих рас­тений или их частей, содержащих наркотические вещества (в том числе на земельных участках сельскохозяйственных и иных предприятий, а также на земельных участках граждан, если эти растения не высевались и не выращивались), остатков находя­щихся на неохраняемых полях посевов наркотикосодержащих рас­тений после завершения их уборки и т.д. (п. 2 постановления Пле­нума Верховного Суда РФ от 27.05.98 № 9 «О судебной практике по делам о преступлениях, связанных с наркотическими средст­вами, психотропными, сильнодействующими и ядовитыми веще­ствами»).

Под хранением следует понимать любые умышленные дейст­вия, связанные с фактическим нахождением наркотических средств, психотропных веществ, их прекурсоров или аналогов во владении виновного (при себе, если это не связано с их перевоз­кой, в помещении, в тайнике и других местах), независимо от их продолжительности (п. 2 указанного постановления).

Перевозка означает перемещение наркотических средств, психотропных веществ, их прекурсоров или аналогов из одного места в другое, в том числе в пределах одного и того же населен­ного пункта, совершенные с использованием любого вида транс­портного средства и в нарушение общего порядка перевозки ука­занных средств и веществ, установленного Федеральным законом «О наркотических средствах или психотропных веществах».

Не подпадает под признаки незаконной перевозки хранение лицом во время поездки наркотического средства или психотроп­ного вещества в небольшом количестве, предназначенного для личного потребления.

Вопрос о наличии в действиях лица состава незаконной пере­возки и об отграничении указанного состава преступления от незаконного хранения наркотического средства или психотроп­ного вещества во время поездки должен решаться судом в каж­дом конкретном случае с учетом направленности умысла, цели использования транспортного средства, количества, размера, объ­ема и места нахождения наркотических средств или психотроп­ных веществ и всех других обстоятельств дела.

Указанные выше действия могут совершаться как фактиче­ским владельцем наркотических средств или психотропных ве­ществ, так и иными лицами, «курьерами». В последнем случае квалификация действий виновного будет зависеть от того, знало ли лицо, выполняющее курьерские функции, сущность поручения или нет. При осведомленности «курьера» о характере поручения отправитель должен нести ответственность как организатор такой перевозки, в случае же отправки данных средств или веществ с помощью лица, которому не известен характер перемещаемого груза, его действия следует рассматривать как исполнение неза­конной пересылки наркотических средств или психотропных веществ (ст. 228¹ УК).

Под незаконным изготовлением наркотических средств, пси­хотропных веществ или их аналогов следует понимать совершен­ные в нарушение законодательства России умышленные дейст­вия, направленные на получение из наркотикосодержащих расте­ний, лекарственных, химических и иных веществ одного или нескольких готовых к использованию и потреблению наркотиче­ских средств или психотропных веществ, из числа включенных в Перечень наркотических средств, психотропных веществ и их прекурсоров (п. 3 названного постановления).

Следует иметь в виду, что в Федеральном законе «О наркоти­ческих средствах и психотропных веществах» понятие «изготов­ление» раскрывается как «действия, в результате которых на ос­нове наркотических средств, психотропных веществ или их пре­курсоров получены готовые к использованию и потреблению формы наркотических средств, психотропных веществ или со­держащие их лекарственные средства».

Незаконной переработкой наркотических средств, психо­тропных веществ, их прекурсоров или аналогов признаются со­вершенные в нарушение законодательства России умышленные действия, направленные на рафинирование (очистку от посто­ронних примесей) твердой или жидкой смеси, содержащей одно или несколько наркотических средств или психотропных ве­ществ, либо на повышение в такой смеси (препарате) концентра­ции наркотического средства или психотропного вещества. К переработке указанных средств и веществ Федеральный закон «О наркотических средствах и психотропных веществах» относит также действия, в результате которых на основе наркотических средств, психотропных веществ или их прекурсоров получены вещества, не являющиеся наркотическими средствами или психо­тропными веществами.

Для правильного решения вопроса о признании действий не­законным изготовлением или переработкой наркотических средств, психотропных веществ, их прекурсоров или аналогов суды в необходимых случаях должны иметь заключение эксперта о виде полученного средства или вещества, его названии, способе изготовления или переработки.

Обязательным условием уголовной ответственности за рас­сматриваемое преступление является крупный размер наркотиче­ских средств, психотропных веществ, их прекурсоров или анало­гов, содержание которого конкретизировано в примечании 2 к ст. 228 УК. Крупным размером признается количество наркоти­ческого средства, психотропного вещества или их аналога, пре­вышающее размеры средней разовой дозы потребления в 10 и более раз. Размеры средних разовых доз наркотических средств и психотропных веществ утверждаются Правительством РФ.

При определении размеров наркотических средств, психо­тропных веществ, их прекурсоров или аналогов, находящихся в незаконном владении у физических лиц в виде пропитанных эти­ми средствами тампонов, марли, бинтов и др., необходимо про­вести экстракцию данного конкретного средства или вещества с последующим пересчетом сухого остатка на соответствие разме­рам для данного вещества или средства.

Преступление признается оконченным с момента совершения хотя бы одного из указанных в ст. 228 УК действий.

Субъективная сторона преступления характеризуется пря­мым умыслом и отсутствием цели сбыта незаконно приобретен­ных, хранимых, перевозимых, изготовляемых, перерабатываемых наркотических средств, психотропных веществ, их прекурсоров или аналогов.

Субъектом преступления является лицо, достигшее возраста 16 лет.

В ч. 2 ст. 228 УК говорится о приобретении, хранении, пере­возке, изготовлении, переработке, совершенных в отношении особо крупного размера наркотических средств, психотропных веществ, их прекурсоров или аналогов, под которым понимается количество наркотического средства, психотропного вещества или их аналога, превышающее размеры средней разовой дозы потребления в 50 и более раз (примечание 2 к ст. 228 УК).

В примечании 1 к ст. 228 УК предусматривается специальный вид освобождения от уголовной ответственности. Лицо, совер­шившее преступление, предусмотренное рассматриваемой стать­ей, добровольно сдавшее наркотические средства, психотропные вещества или их аналоги и активно способствовавшее раскрытию или пресечению преступлений, связанных с незаконным оборо­том наркотических средств, психотропных веществ или их анало­гов, изобличению лиц, их совершивших, обнаружению имущест­ва, добытого преступным путем, освобождается от уголовной ответственности за данное преступление. Не может признаваться добровольной сдачей наркотических средств, психотропных ве­ществ или их аналогов изъятие указанных средств, веществ или их аналогов при задержании лица, а также при производстве следственных действий по их обнаружению и изъятию.

Незаконные производство, сбыт или пересылка наркоти­ческих средств, психотропных веществ или их аналогов (ст. 228¹ УК). Непосредственный объект и предмет преступле­ния характеризуется так же, как и в составе преступления, преду­смотренного ст. 228 УК.

Объективная сторона характеризуется тремя альтернативно указанными деяниями: 1) производство; 2) сбыт; 3) пересылка наркотических средств, психотропных веществ или их аналогов.

Производство наркотических средств, психотропных веществ или их аналогов означает действия, направленные на их серийное получение.

Под сбытом указанных в законе средств и веществ следует понимать любые способы их возмездной или безвозмездной пе­редачи другим лицам (продажу, дарение, обмен, уплату долга, дачу взаймы и т.д.), а также иные способы распространения, на­пример путем введения инъекций наркотических средств, психо­тропных веществ или их аналогов. Однако введение одним лицом другому данных инъекций, если это средство или вещество при­надлежит самому потребителю, не может признаваться сбытом.

Об умысле на сбыт могут свидетельствовать как наличие соот­ветствующей договоренности с потребителями, так и другие об­стоятельства дела: приобретение, изготовление, переработка ука­занных средств или веществ лицом, самим их не употребляющим, значительное количество, удобная для сбыта расфасовка и т.д.

Сбыт под видом наркотического средства или психотропного вещества с целью завладения деньгами или имуществом граж­дан необходимо квалифицировать как мошенничество, а дейст­вия покупателей при крупном размере средства или вещества, выдаваемого за наркотическое средство, психотропное вещество или их аналоги, - как покушение на преступление, предусмот­ренное ч. 1 ст. 228 УК.

Пересылка - это перемещение наркотических средств, пси­хотропных веществ, их прекурсоров или аналогов в виде почто­вых, багажных отправлений, с нарочным либо иным способом, когда транспортировка этих средств осуществляется в отсутствие отправителя.

Действия, выразившиеся в приобретении или хранении без цели сбыта наркотических средств или психотропных веществ и их последующей пересылке, образуют совокупность преступле­ний, предусмотренных ст. 228 и 228' УК.

Преступление окончено с момента совершения одного из ука­занных в законе действий.

Субъективная сторона характеризуется прямым умыслом, Субъект преступления - лицо, достигшее возраста 16 лет. В ч. 2 анализируемой статьи квалифицирующими признаками названы: группой лиц по предварительному сговору (п. «а»); в крупном размере (п. «б»); лицом, достигшим 18-летнего возраста, в отношении заведомо несовершеннолетнего (п. «в»).

Содержание первых двух из них аналогично содержанию од­ноименных квалифицирующих признаков, указанных в ст. 228 УК. Ответственность по п. «в» ч. 2 ст. 228' УК несет совершен­нолетнее лицо, а потерпевшим выступает лицо, не достигшее возраста 18 лет.

В качестве особо квалифицирующих признаков (ч. 3 ст. 228¹ УК) выступают: совершение преступления организованной груп­пой (п. «а»); лицом с использованием своего служебного положе­ния (п. «б»); в отношении лица, заведомо не достигшего 14-лет­него возраста (п. «в»); в особо крупном размере (п. «г»).

Содержание организованной группы необходимо раскрывать на основании положений ч. 3 ст. 35 УК.

Использование своего служебного положения означает, что лицо при совершении указанных в ст. 228¹ УК деяний использо­вало предоставленные ему по службе или по занимаемой долж­ности полномочия, управленческие функции в коммерческих ор­ганизациях, возможности государственного или муниципального служащего или иные возможности, обусловленные служебным положением виновного.

Согласно п. «в» ч. 3 ст. 228¹ УК виновному должно быть заве­домо известно, что потерпевший не достиг возраста 14 лет.

Особо крупный размер определен в примечании 2 к ст. 228¹ УК.

Нарушение правил оборота наркотических средств или психотропных веществ (ст. 228¹ УК). Предметом этого престу­пления являются: а) наркотические средства и психотропные ве­щества; б) вещества, инструменты или оборудование, используе­мые для изготовления наркотических средств или психотропных веществ и находящиеся под специальным контролем; в) растения, используемые для производства наркотических средств или пси­хотропных веществ. Перечень веществ, инструментов и оборудо­вания, находящихся под специальным контролем и используемых для производства и изготовления наркотических средств и психо­тропных веществ, а также правила их производства, разработки, изготовления, хранения, перевозки, пересылки, приобретения, использования, ввоза на таможенную территорию Российской Федерации, вывоза с этой территории и их уничтожения устанав­ливаются Правительством РФ (ст. 8 Федерального закона «О нар­котических средствах и психотропных веществах»).

Список веществ, находящихся под специальным контролем, используемых при незаконном изготовлении наркотических средств или психотропных веществ, в соответствии с Конвенцией ООН о борьбе против незаконного оборота наркотических средств и психотропных веществ, утвержденный Постоянным комитетом по контролю наркотиков 9 октября 1996 г., содержит две таблицы. В таблицу 1, в частности, включены: псевдоэфед­рин, эргометрин, эрготамин, сафрол, пиперональ и др. В табли­це 2 указаны: ангидрид уксусной кислоты, антраниловая кислота, ацетон, пипередин, этиловый эфир, фенилуксусная кислота, то­луол и др.

Инструменты и оборудование, как предметы преступления, предусмотренные ст. 228² УК, должны отвечать требованиям, ука­занным в Критериях и списке инструментов и оборудования, ис­пользуемых при незаконном изготовлении наркотических средств, психотропных или сильнодействующих веществ, утвержденных Постоянным комитетом по контролю наркотиков 9 октября 1996 г. К ним, например, относятся: заводские или кустарно изготовлен­ные машины и приспособления для таблетирования или ампулирования веществ; полуфабрикаты, пустые ампулы, шприц-тюбики и разных объемов капсулы; приспособления для маркировки; уст­ройства для фильтрации жидкостей под вакуумом и др.

Растения, используемые для производства наркотических средств или психотропных веществ, - это запрещенные к возде­лыванию растения, отличающиеся значительной концентрацией наркотиков или элементов, входящих в состав психотропных веществ.

Объективная сторона преступления заключается в наруше­нии установленных государством правил законного оборота нар­котических средств, психотропных веществ, веществ, инструмен­тов или оборудования, используемых для их изготовления, а так­же культивирования указанных в законе растений. Диспозиция уголовно-правовой нормы сформулирована по типу бланкетных, поэтому для уяснения содержания этих правил необходимо об­ращаться к нормативным правовым актам, регламентирующим производство и оборот указанных средств и веществ.

По конструкции состав преступления является материаль­ным, считается оконченным с момента утраты указанных в законе предметов.

Субъективная сторона характеризуется умышленной или не­осторожной формой вины.

Субъект преступления специальный - лицо, в обязанности которого входит соблюдение соответствующих правил,

В ч. 2 ст. 228 ¹УК указаны квалифицирующие признаки: а) со­вершение рассматриваемого преступления из корыстных побуж­дений; б) причинение вреда здоровью человека; в) иные тяжкие последствия.

Корыстные побуждения предполагают наличие мотива полу­чения материальной выгоды для виновного либо других лиц или намерение избавиться от материальных затрат.

Под вредом здоровью человека следует понимать по неосто­рожности причинение тяжкого вреда.

Иные тяжкие последствия - понятие оценочное, оно, на­пример, может характеризоваться количеством и стоимостью утраченных средств, веществ, оборудования, растений, являющих­ся предметом преступления. Отношение к указанному последст­вию также является неосторожным.

Хищение либо вымогательство наркотических средств или психотропных веществ (ст. 229 УК). Хищением наркотиче­ских средств или психотропных веществ признается их незакон­ное и безвозмездное изъятие из владения (законного или проти­воправного) юридических или физических лиц в целях личного потребления или иного незаконного использования. Хищением следует считать также сбор наркотикосодержащих растений либо их частей (коробочек и стеблей мака, стеблей конопли и т.д.) с земельных участков граждан, на которых выращиваются эти рас­тения (п. 11 постановления Пленума Верховного Суда РФ от 27.05.98 № 9). Вместе с тем не образует состава рассматриваемо­го преступления сбор указанных средств с участков, уборка на которых наркотикосодержащих растений завершена и охрана в связи с этим снята. Такие действия подпадают под признаки ст. 228 УК.

Предметом рассматриваемого преступления согласно ст. 229 УК являются наркотические средства и психотропные вещества. Однако, как уже отмечалось, в Федеральном законе «О наркоти­ческих средствах и психотропных веществах» наряду с данными средствами и веществами указаны их прекурсоры и аналоги, хи­щение или вымогательство которых также образуют состав дан­ного преступления.

Момент окончания хищения необходимо определять исходя из его формы. Преступление считается оконченным с момента изъятия наркотического средства, психотропного вещества, их прекурсоров или аналогов и появления у виновного реальной возможности распорядиться им по своему усмотрению. Хищение указанных средств или веществ, совершенное путем разбоя (п. «в» ч. 3 ст. 229 УК), признается оконченным с начала нападе­ния, соединенного с применением или угрозой применения наси­лия, опасного для жизни или здоровья, и совершенного в целях завладения наркотическими средствами или психотропными ве­ществами.

Вымогательство наркотических средств или психотропных веществ означает незаконное требование их передачи виновному или иному лицу под угрозой применения насилия, уничтожения или повреждения имущества либо распространения сведений, позорящих потерпевшего или его близких, или иных сведений, огласка которых может причинить существенный вред правам или законным интересам потерпевшего или его близких.

По делам о преступлениях, связанных с вымогательством наркотических средств или психотропных веществ, потерпевши­ми наряду с гражданами, владеющими этими средствам или ве­ществами, могут быть лица, наделенные полномочиями по выда­че документов, дающих право на законное приобретение нарко­тических средств или психотропных веществ, лица, имеющие доступ к наркотическим средствам или психотропным веществам в связи со своей профессиональной деятельностью (например, медицинские сестры), а также иные лица, чья производственная или служебная деятельность связана с законным оборотом нарко­тических средств или психотропных веществ (п. 11 названного выше постановления).

Вымогательство признается оконченным с момента предъяв­ления незаконного требования передать наркотические средства или психотропные вещества, подкрепленного соответствующей угрозой.

Хищение или вымогательство указанных средств или веществ и их последующие хранение, перевозку, переработку надлежит ква­лифицировать по совокупности ст. 229 и 228 УК, а их производст­во, сбыт или пересылку - по совокупности ст. 229 и 228' УК.

Совершение рассматриваемого преступления устойчивой воо­руженной группой образует совокупность преступлений, преду­смотренных ст. 229 и 209 УК. По ст. 229 и 210 УК должно квали­фицироваться хищение или вымогательство наркотических средств или психотропных веществ, совершенное преступным сообществом.

Субъективная сторона рассматриваемого преступления ха­рактеризуется прямым умыслом.

Субъектом преступления может быть любое лицо, достигшее возраста 14 лет.

Квалифицированный вид данного преступления (ч. 2 ст. 229 УК) характеризуется его совершением: а) группой лиц по предва­рительному сговору; б) лицом с использованием своего служеб­ного положения; в) с применением насилия, не опасного для жиз­ни или здоровья, либо с угрозой применения такого насилия.

Группа лиц по предварительному сговору должна определять­ся согласно положениям ч. 2 ст. 35 УК; данный квалифицирую­щий признак по содержанию аналогичен этому же признаку при хищении чужого имущества.

Использование лицом своего служебного положения при хи­щении либо вымогательстве наркотических средств или психо­тропных веществ, по сути, представляет то же самое, что и в пре­ступлении, предусмотренном ч. 3 ст. 228' УК.

Содержание насилия, не опасного для жизни или здоровья, либо угрозы такого насилия аналогично сущности этого признака, харак­теризующего квалифицированный вид грабежа (ч. 2 ст. 161 УК).

Особо квалифицированный вид (ч. 3 ст. 229 УК) рассматри­ваемого преступления имеет место, если оно совершено: а) орга­низованной группой; б) в отношении наркотических средств или психотропных веществ в крупном размере; в) с применением насилия, опасного для жизни или здоровья, либо с угрозой при­менения такого насилия.

Совершение данного преступления организованной группой (п. «а») должно толковаться на основании ч. 3 ст. 35 УК.

Определение крупного размера наркотических средств дано в примечании 2 к ст. 228 УК. Закон не предусматривает ответст­венность за хищение либо вымогательство, совершенное в отно­шении наркотических средств или психотропных веществ в особо крупном размере, поэтому действия виновного, совершившего хищение либо вымогательство указанных средств или веществ в особо крупном размере, следует квалифицировать по п. «б» ч. 3, ст. 229 УК.

Применение указанного насилия или угроза его применения пол­ностью охватывается п. «в» ч. 3 ст. 229 УК и дополнительной квалификации по ст. 162 или по ст. 163 УК не требуется.

Склонение к потреблению наркотических средств или психотропных веществ (ст. 230 УК). В постановлении Пленума Верховного Суда РФ от 27.05.98 № 9 под склонением к потреб­лению наркотических средств или психотропных веществ пред­лагается понимать любые умышленные действия, направленные на возбуждение у другого лица желания к их потреблению (уго­воры, предложения, дача советов и т.п.), а также обман, психиче­ское или физической насилие, ограничение свободы и другие действия с целью принуждения к приему наркотических средств или психотропных веществ лица, на которое оказывается воздей­ствие.

Из данного разъяснения можно сделать вывод о том, что объ­ективная сторона рассматриваемого преступления характеризу­ется одним из двух обстоятельств, признаваемых склонением к потреблению наркотического средства или психотропного веще­ства: 1) возбуждение у склоняемого желания потребить указан­ные средства или вещества, достигаемое путем дачи советов, уго­воров, предложений, просьб и т.п. ненасильственных действий; 2) принуждение к их потреблению путем применения или угрозы применения насилия. Способ склонения не влияет на квалифика­цию, но должен учитываться при назначении наказания, так как характеризует степень общественной опасности посягательства.

В упоминавшемся постановлении от 27 мая 1998 г. № 9 гово­рится: «Для признания преступления оконченным не требуется, чтобы склоняемое лицо фактически потребило наркотическое средство или психотропное вещество» (п. 14). Данное разъясне­ние противоречит положениям ч. 4 ст. 33 УК.

Надо сказать, что применительно к вовлечению несовершен­нолетнего в совершение преступления (т.е. аналогичного по сути деяния) Пленум Верховного Суда СССР в постановлении от 03.12.76 дал разъяснение совершенно иного содержания. «Под вовлечением несовершеннолетнего... следует понимать действия, направленные на возбуждение у него желания участвовать в со­вершении одного или нескольких преступлений, сопряженные с применением физического или психического воздействия... Если несмотря на указанное воздействие подросток не стал участво­вать в совершении преступления (хотя бы на стадии приготовле­ния или покушения), действия взрослого должны расцениваться как покушение на вовлечение несовершеннолетнего в преступную деятельность» (п. Ю). Из сущности данного разъяснения необхо­димо, на наш взгляд, исходить и при определении момента окончания рассматриваемого преступления. Склонение как спе­циальный вид подстрекательства предполагает такое воздейст­вие на другое лицо, в результате которого оно сделало попытку или фактически потребило наркотическое средство или психо­тропное вещество. В указанной же в постановлении от 27.05.98 № 9 ситуации речь должна идти о покушении на данное престу­пление.

Если лицо, склонявшее к потреблению наркотических средств или психотропных веществ, при этом сбывало или оказывало помощь в их хищении либо вымогательстве, его действия надле­жит квалифицировать по совокупности ст. 230 и ст. 228' или ст. 229 УК.

Субъективная сторона характеризуется прямым умыслом. Мотивы преступления не имеют значения для квалификации, но подлежат учету при назначении наказания.

Субъектом данного преступления может быть лицо, достиг­шее возраста 16 лет.

В ч. 2 ст. 230 УК указаны следующие квалифицирующие при­знаки: а) группой лиц по предварительному сговору или органи­зованной группой; б) в отношении заведомо несовершеннолетне­го либо двух или более лиц; в) с применением насилия или с уг­розой его применения.

Содержание квалифицирующего признака группой лиц по предварительному сговору или организованной группой должно раскрываться с учетом положений ч. 2 и 3 ст. 35 УК.

Квалификация рассматриваемого преступления, как совер­шенного и отношении несовершеннолетнего, возможна при нали­чии двух обстоятельств: а) виновный заведомо знал о несовер­шеннолетии потерпевшего и желал склонить его к потреблению наркотических средств или психотропных веществ; б) виновный достиг возраста 18 лет.

Совершение преступления в отношении двух или более лиц оз­начает, что единым умыслом виновного охватывалось склонение к потреблению наркотиков или психотропных веществ двух или более лиц.

Насилие предполагает нанесение побоев или совершение иных насильственных действий, вызвавших физическую боль, причинение легкой, средней тяжести, а также тяжкого вреда здо­ровью (без отягчающих обстоятельств). Причинение тяжкого вреда здоровью при обстоятельствах, предусмотренных ч. 2 или 3 ст. 111 УК, следует квалифицировать по совокупности п. «г» ч. 2 ст. 230 УК и соответствующей части ст. 111 УК.

Особо квалифицированный вид рассматриваемого преступле­ния (ч. 3 ст. 230) характеризуется причинением по неосторожно­сти смерти либо иных тяжких последствий. Для вменения в вину данного признака необходимо установить, что смерть яви­лась неосторожным результатом насилия, примененного с целью принуждения к потреблению наркотических средств или психо­тропных веществ, либо стала следствием их потребления. Ука­занное последствие охватывается ч. 3 ст. 230 УК и не требует дополнительной квалификации по ст. 109 УК.

Под иными тяжкими последствиями следует понимать само­убийство или покушение на самоубийство потерпевшего, разви­тие у него наркотической зависимости, тяжелое заболевание, связанное с потреблением наркотических средств или психотроп­ных веществ, заражение ВИЧ-инфекцией и т.п.

Согласно примечанию к ст. 230 УК состав рассматриваемого преступления отсутствует, если пропаганда применения в целях профилактики ВИЧ-инфекции и других опасных инфекционных заболеваний соответствующих инструментов и оборудования, используемых для потребления наркотических средств и психо­тропных веществ, осуществлялась по согласованию с органами исполнительной власти в области здравоохранения и органами по контролю за оборотом наркотических средств и психотропных веществ.

Незаконное культивирование запрещенных к возделы­ванию растений, содержащих наркотические средства (ст. 231). Предметом рассматриваемого преступления являются: а) рас­тения, возделывание которых запрещено на территории России (опийный мак, кокаиновый куст, кат); б) определенные сорта конопли, мака и иных растений, культивирование которых запрещено в целях пресечения незаконного потребления или ис­пользования в неправомерном обороте наркотических средств.

Объективная сторона данного преступления характеризуется совершением следующих действий: а) посев или выращивание запрещенных к возделыванию растений; б) культивирование рас­тений, содержащих наркотические вещества.

Под посевом запрещенных к возделыванию растений понима­ется посев семян или высадка рассады без надлежащего разреше­ния на любых земельных участках, в том числе на пустующих землях. В этом случае преступление признается оконченным с момента посева независимо от последующего всхода либо произ­растания растений.

Выращивание запрещенных к возделыванию растений заклю­чается в уходе за посевами и всходами с целью доведения их до определенной стадии созревания. Преступление, совершенное в данной форме, окончено с момента совершения первых действий по выращиванию указанных растений.

Культивирование означает возделывание наркотикосодержа­щих растений и охватывает как их посев, так и выращивание. Наряду с этим под культивированием следует понимать также совершенствование технологии выращивания растений, содер­жащих наркотические средства, выведение новых сортов, повы­шение их урожайности, развитие устойчивости к неблагоприят­ным погодным условиям, уход за дикорастущими растениями (например, рыхление почвы, полив) и т.д. Преступление считает­ся оконченным с момента совершения любого из действий, охва­тываемых понятием культивирования.

Изготовление наркотических средств из наркотикосодержа­щих растений не охватывается рассматриваемой статьей и требу­ет дополнительной квалификации по ст. 228 УК.

С субъективной стороны преступление совершается с пря­мым умыслом. Мотивы и цели преступления относятся к числу факультативных признаков.

Субъект преступления - лицо, достигшее возраста 16 лет. Квалифицированный вид рассматриваемого преступления предусмотрен ч. 2 ст. 231 УК.

Незаконное культивирование запрещенных к возделыванию растений, содержащих наркотические вещества, совершенное группой лиц по предварительному сговору или организованной группой (п. «а»), должно пониматься в соответствии с ч. 2 и 3 ст. 35 УК.

Размеры (п. «в») запрещенных к возделыванию растений, согласно примечанию к ст. 231 УК, утверждаются Правительст­вом РФ.

Организация либо содержание притонов для потребления наркотических средств или психотропных веществ (ст. 232 УК). Притоном является жилое или нежилое помещение, систе­матически предоставляемое одним и тем же или разным лицам для потребления наркотических средств или психотропных ве­ществ. Согласно п. 19 постановления Пленума Верховного Суда РФ от 27.05.98 № 9 для наступления уголовной ответственности достаточно предоставления жилья или помещения для указанных целей два или более раза, при этом не имеет значения, какую цель - корыстную или иную - преследовал виновный.

Объективная сторона рассматриваемого преступления харак­теризуется альтернативно указанными двумя действиями: орга­низацией или содержанием притонов для потребления наркоти­ческих средств или психотропных веществ.

Организация притона предполагает создание и обеспечение функционирования соответствующего помещения для потребле­ния названных в законе средств или веществ (например, подбор, наем, приобретение, оборудование помещения, составление гра­фика работы и т.д.).

Содержание притона означает фактическое владение поме­щением (на правах собственника или по иным основаниям) и управление им, обеспечивающее бесперебойное функционирова­ние (производство ремонта, организация уборки, обслуживание клиентов, обеспечение охраны и т.д.).

Снабжение посетителей притона наркотическими средствами или психотропными веществами либо склонение других лиц к их потреблению следует квалифицировать по совокупности ст. 232 и ст. 228¹ или 230 УК.

Окончание преступления зависит от формы его совершения: при организации притона - с момента создания последнего; при содержании притона - с начала действий по обслуживанию при­тона.

Субъективная сторона характеризуется прямым умыслом. Субъектом данного преступления может быть любое лицо, достигшее возраста 16 лет.

Квалифицированный вид этого преступления (ч. 2 ст. 232 УК) имеет место в случае его совершения организованной группой, понятие которой дано в ч. 3 ст. 35 УК. Действия участников ор­ганизованной группы квалифицируются по ч. 2 ст. 232 УК неза­висимо от фактически выполняемой роли. Эта роль должна учи­тываться при назначении наказания.

Незаконная выдача либо подделка рецептов или иных до­кументов, дающих право на получение наркотических средств или психотропных веществ (ст. 233 УК). Предметом преступ­ления являются рецепты или иные документы, дающие право на получение наркотических средств или психотропных веществ.

Рецепт - это письменное предписание врача, составленное на бланке установленного образца и имеющее все необходимые реквизиты о выдаче (готового или требующего изготовление) лекарства или препарата, содержащего наркотические или психо­тропные вещества, о его составе и способе применения.

К иным документам, дающим право на получение наркотиче­ских средств или психотропных веществ, относятся документы, являющиеся основанием для выдачи (продажи) указанных средств или веществ. Такими документами могут быть лицензия на определенный вид деятельности, связанной с оборотом нарко­тических средств или психотропных веществ, заявка медицинско­го учреждения на получение наркотических средств или психо­тропных веществ для использования в лечебной практике, выпис­ка из истории болезни стационарного больного, товарно-тран­спортная накладная и т.п.

Объективная сторона характеризуется незаконной выдачей либо подделкой рецептов или иных документов, дающих право на получение наркотических средств или психотропных ве­ществ.

Незаконность выдачи рецепта характеризуется тем, что ре­цепт выдается с нарушением установленных правил оформле­ния или он содержит назначение наркотических средств или психотропных веществ без соответствующих медицинских по­казаний.

Незаконная выдача иного документа, о котором говорится в ст. 233 УК, означает вручение такого документа физическому или юридическому лицу, не имеющему право на его получение.

Подделка рецепта или иного документа, дающего право на по­лучение наркотических средств или психотропных веществ, может выражаться в двух формах: в так называемом интеллектуальном и в материальном подлоге. В первом случае содержание рецепта или иного документа или их части (например, фамилии получателя, организации, выдавшей документ, количество препарата и т.п.) является ложным при подлинности всех необходимых реквизитов. Во втором случае в подлинный рецепт или документ вносятся по­правки, осуществляются подчистки и другие действия, призванные придать им содержание, вид и форму, которые требуются для по­лучения наркотических средств или психотропных веществ.

Преступление считается оконченным с момента вручения ли­цу соответствующего рецепта, оформленного надлежащим обра­зом, либо документа, дающего право на получение наркотиче­ских средств или психотропных веществ. Фактическое получение по поддельному рецепту или иному документу указанных средств или веществ образует совокупность преступлений, ква­лифицируемых по ст. 233 и 228 УК.

Подделка рецепта или иного документа, дающего право на получение наркотического средства или психотропного вещества, охватывается ст. 233 УК и дополнительной квалификации по ст. 327 УК не требуется. Однако в тех случаях, когда эти дейст­вия сопряжены с похищением выданного в установленном по­рядке рецепта или иного документа, дающего право на получение указанных средств или веществ, содеянное следует дополнитель­но квалифицировать по ст. 325 УК.

Преступление может быть совершено только с прямым умыс­лом.

Характеристика субъекта преступления обусловлена формой его совершения. Ответственность за незаконную выдачу рецепта или иного документа, дающего право на получение наркотиче­ских средств или психотропных веществ, может нести врач или иное лицо, обладающее правом выдавать такие документы. Субъ­ектом подделки рецепта или иного документа может быть любое лицо, достигшее возраста 16 лет.

Вопрос 3. Преступления против здоровья населения, связанные с сильнодействующими и ядовитыми веществами.

Незаконный оборот сильнодействующих или ядовитых веществ в целях сбыта (ст. 234 УК). Предметами преступления являются сильнодействующие и ядовитые вещества. Сильнодей­ствующими признаются вещества, не являющиеся наркотически­ми, оказывающие одурманивающее воздействие на человека и способные причинить смерть или вред здоровью. К ним, в част­ности, относятся: аллобарбитал, альпрозалам, аминорекс, диазе-пам, клофелин, мезокарб, пемолин и др. К ядовитым относятся вещества, оказывающие токсическое (отравляющее) воздействие на организм человека и способные причинять смерть или вред здоровью (ацеклидин, новарсеноль, цинхонин, эрготамин, змеи­ный яд и др.).

При решении вопроса об отнесении конкретного вещества к сильнодействующим или ядовитым следует руководствоваться Номенклатурой и квотами наркотических средств, сильнодейст­вующих и ядовитых веществ, в том числе веществ, включенных в таблицы 1 и 2 Конвенции ООН о борьбе против незаконного обо­рота наркотических средств и психотропных веществ 1988 г., на которые распространяется порядок ввоза в Российскую Федера­цию и вывоза из Российской Федерации, утвержденный поста­новлением Правительства РФ от 16.03.96 № 2781. В необходимых случаях надо получить соответствующее заключение экспертов.

Оборудованием для изготовления или переработки сильно­действующих или ядовитых веществ признается как промышлен­ное, так и кустарно изготовленное или приспособленное обору­дование, предназначенное для производства химических реакций или управления физическими процессами для получения сильно­действующего или ядовитого вещества.

Статья 234 УК предусматривает два самостоятельных престу­пления: в ч. 1-3 установлена ответственность за действия, связан­ные с незаконным оборотом сильнодействующих или ядовитых веществ; в ч. 4 - за нарушение правил законного их оборота.

Объективная сторона первого преступления характеризуется незаконными изготовлением, переработкой, приобретением, хранением, перевозкой или пересылкой либо сбытом сильно­действующих или ядовитых веществ либо оборудования для их изготовления или переработки. По содержанию указанные дейст­вия аналогичны содержанию таких же действий, предусмотрен­ных ст. 228 и 228' УК. Незаконность проявляется в их соверше­нии без полученного в установленном порядке соответствующего разрешения.

Преступление считается оконченным с момента совершения любого из действий, перечисленных в ст. 234 УК.

Субъективная сторона преступления характеризуется пря­мым умыслом. При незаконных изготовлении, переработке, при­обретении, хранении, перевозке или пересылке обязательным признаком субъективной стороны является специальная цель сбыта сильнодействующих или ядовитых веществ либо оборудо­вания для их изготовления или переработки.

Субъект преступления - лицо, достигшее возраста 16 лет.

В качестве квалифицирующего признака в ч. 2 ст. 234 УК на­звано совершение преступления группой лиц по предварительно­му сговору.

Согласно ч. 3 ст. 234 УК особо квалифицирующими признака­ми являются: совершение рассматриваемого преступления орга­низованной группой и в отношении сильнодействующих веществ в крупном размере. При квалификации преступления, совершен­ного в отношении сильнодействующих веществ в крупном раз­мере, необходимо иметь в виду: а) указанный размер относится только к сильнодействующим веществам и не влияет на квалифи­кацию действий в отношении ядовитых веществ и оборудования; б) закон не выделяет особо крупный размер сильнодействующего вещества, поэтому указанный размер также охватывается данным квалифицирующим признаком; в) крупные размеры сильнодейст­вующих веществ определены в Сводной таблице заключений Постоянного комитета по контролю наркотиков об отнесении к небольшим, крупным и особо крупным размерам количеств нар­котических средств, психотропных и сильнодействующих ве­ществ, обнаруженных в незаконном владении или обороте.

В ч. 4 ст. 234 УК предусмотрена ответственность за наруше­ние установленных правил законного оборота сильнодействую­щих или ядовитых веществ. В предмет данного преступления не включается оборудование для изготовления или переработки сильнодействующих или ядовитых веществ.

Объективная сторона преступления, указанного в ч. 4 ст. 234 УК, по сравнению со ст. 228² УК, намного уже. Она характеризу­ется нарушением правил производства, приобретения, хранения, учета, отпуска, перевозки или пересылки сильнодействующих или ядовитых веществ. Таким образом, объективная сторона рас­сматриваемого преступления не охватывает изготовление (кус­тарное), переработку, реализацию (не в форме отпуска), исполь­зование, ввоз, вывоз или уничтожение сильнодействующих или ядовитых веществ. Нарушение правил в отношении данных дей­ствий не образует состава преступления, предусмотренного ч. 4 ст. 234 УК.

Уголовная ответственность по ст. 234 УК наступает лишь в том случае, если нарушение указанных в законе правил повлекло за хищение сильнодействующих или ядовитых веществ либо при­чинение иного существенного вреда.

Причинение иного существенного вреда вследствие нарушения правил производства, приобретения, хранения, учета, отпуска, пе­ревозки или пересылки сильнодействующих или ядовитых веществ может выражаться в заболевании человека, загрязнении ядовитыми веществами окружающей среды, приостановке на длительный срок производственного процесса, возникновении пожара и т.д. Причи­нение по неосторожности смерти либо тяжкого вреда здоровью человека не охватывается ч. 4 ст. 234 УК. В этих случаях действия виновного следует дополнительно квалифицировать по соответст­вующим частям ст. 109 или ст. 118 УК (п. 21 постановления Пле­нума Верховного Суда РФ от 27.05.98 № 9).

Преступление имеет материальный состав и считается окон­ченным с момента наступления одного из указанных в законе последствий.

Субъективная сторона преступления характеризуется неос­торожной формой вины.

Субъект преступления специальный - лицо, на которое воз­ложена обязанность соблюдать установленные правила при про­изводстве, приобретении, хранении, учете, отпуске, перевозке или пересылке сильнодействующих или ядовитых веществ.

Выполняемые операции. При переходе к редактированию базы каналов текущего узла осуществляется контроль изменений в базах удалённых узлов, связь с которыми была описана в диалоге настройки процедуры автопостроения. Если в них добавились каналы с установленным флагом Доступ, то в базе текущего узла создаются новые каналы. Они настраиваются на запрос значений этих удалённых каналов. Если же, наоборот, опрашиваемые каналы были удалены, то для соответствующих каналов текущей базы будет выставлен флаг Ошибка.

Автопостроение связей с платами УСО. Этот механизм определен для узлов класса Контроллеры. Он автоматически запускается при первом входе в редактирование базы каналов любого узла данного класса. Для его повторного запуска следует выполнить команду Автопостроить из меню Узел или нажать сочетание клавиш ALT + A.

Вид диалога настройки автопостроения зависит от типа узла - марки контроллера. В нём надо указать, какие платы УСО установлены в каких посадочных местах. После этого в базе каналов создаются объекты, имена которых воспроизводят названия соответствующих плат УСО. В них помещаются каналы, настроенные на обмен данными с этими платами.

После настройки посадочного места изменить тип платы УСО невозможно. Чтобы его изменить, надо удалить соответствующий объект. При этом посадочное место освобождается.

Одноплатные контроллеры. Для узлов типа Одноплатные при переходе к редактированию базы каналов на экран выводится диалог, показанный на рис. 2.

Рис. 2. Диалоговое окно узла Одноплатные

Здесь присутствует поле выбора типа микроконтроллера из номенклатуры фирмы Octagon Systems и поля настройки периферии. Если в крейте устанавливается только один микроконтроллер, то надо указать его наличие только в одной из позиций расположения УСО, как показано на рис. 2.

Контроллеры КРУИЗ. Для контроллеров типа КРУИЗ в диалоге настройки автопостроения присутствуют 24 поля (по 6 на этаж) выбора типа блока, вставленного в соответствующее посадочное место контроллера.

Контроллеры МФК, МФК52 и ТКМ-52. Диалог настройки автопостроения базы каналов для этих контроллеров содержит 18 полей (4 для ТКМ52) выбора типа платы УСО, установленной в соответствующее посадочное место контроллера, а также окно выбора типа контроллера.

Контроллеры Micro PC/Lan Automatic. Для узлов этого типа автопостроением создаются и настраиваются каналы обмена с платами УСО из номенклатуры Micro PC. Вид их диалога настройки автопостроения показан на рис.3.

Рис. 3. Диалоговое окно узла Micro PC

Описание посадочного места включает в себя два поля. В первом указывается тип платы УСО. В зависимости от него меняется список значений второго поля. Например, для платы 5710 здесь выбирается вариант использования ее дискретных входов/выходов.

Контроллеры на базе плат ICP DAS/AdLink. Для этих контроллеров диалог настройки автопостроения содержит 12 полей выбора типа платы УСО, вставленной в соответствующее посадочное место.

Контроллеры MIC-2000. Для контроллеров MIC 2000 диалог настройки автопостроения содержит 12 полей выбора типа платы УСО, вставленной в соответствующее посадочное место.

Контроллеры на баз плат Lan Automatic. Платы УСО фирмы Lan Automatic выполнены в формате контроллеров Micro PC и могут вставляться в крейты Octagon Systems. Диалог автопостроения для этих контроллеров позволяет настроить в крейте до 10 посадочных мест.

Контроллеры на базе плат PCL фирмы ADVANTECH. Для этих контроллеров диалог настройки автопостроения содержит 12 полей выбора типа платы УСО, вставленной в соответствующее посадочное место. Список плат соответствует номенклатуре производимой фирмой ADVANTECH.

Контроллеры произвольной конфигурации. Для этих узлов автопостроением создаются каналы обмена с платами УСО через внешний драйвер. Этот тип следует использовать для PC-контроллеров, УСО которого стандартно не поддерживается и требуется использовать внешний драйвер. Диалог настройки автопостроения этого узла показан на рис. 4.

В этом диалоге имеются поля настройки автопостроения для 8 посадочных мест. Для каждого из них можно указать тип контролируемых или формируемых сигналов, количество каналов на плате, наличие мультиплексоров и количество каналов на них.

Рис. 4. Диалоговое окно узла Микро МРВ

Контроллеры LAGOON. В диалоге настройки автопостроения для данного контроллера надо указать типы используемых модулей распределенного УСО. Вид диалога показан на рис. 5.

Рис. 5. Диалоговое окно узла LAGOON

Контроллеры TREI. Диалог настройки автопостроения этих контроллеров показан на рис. 6.

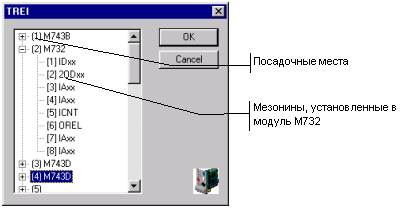

Рис. 6. Диалоговое окно узла TREI

Для настройки посадочного места надо выделить его в списке и нажать ПК. При этом на экране появится диалог выбора типа модуля. Если используется модуль М732, то для настройки вставленных в него мезонинов надо открыть их список, выбрать посадочное место, нажать ПК и из списка выбрать нужный.

Список мезонинов TREI, поддерживаемых ТРЕЙС МОУД, расширен. В него включены IANS/T3, IANS/T4, 2IANS/T3, 2IANS/T4, им соответствуют команды для настройки канала. Для IANS/E используется команда IANS/T4.

Драйвер обеспечивает следующую обработку для IANS/T4: VALUE = RANGE * ((CIR0_CIR1) – SMIN) / (SMAX – SMIN),

для IANS/T3: VALUE = RANGE * (((CIR0_CIR1) – (CIR2_CIR3)) – SMIN) / (SMAX - SMIN), где CIR0,..., CIR3 – байты данных, RANG определяется 4-ым параметром настройки GAIN/REG.

Контроллеры FESTO. В диалоге настройки автопостроения данного контроллера для каждого посадочного места надо указать адрес и тип используемого модуля УСО. Вид этого диалога показан на рис. 7.

Рис. 7. Диалоговое окно узла FESTO

Контроллеры FASTWEL. Для контроллеров FASTWEL диалог настройки автопостроения содержит 10 полей выбора типа платы УСО, вставленной в соответствующее посадочное место

Контроллер LOMICONT_TM. В диалоге автопостроения для данного контроллера надо задать количество групп сигналов для соответствующих модулей УСО (AI/AO – модули аналогового ввода/вывода, DI/DO – модули дискретного ввода/вывода, ImI/ImO – модули импульсного ввода/вывода). Если используется плата резервирования МУС2, в окне Dubl надо выбрать «Y». Вид диалога показан на рис. 8.

Рис. 8. Диалоговое окно узла LOMICONT_TM

Контроллер TEKONIC. В диалоге настройки автопостроения для данного контроллера надо указать типы используемых модулей распределенного УСО. Вид диалога показан на рис. 9.

Рис. 9. Диалоговое окно узла TEKONIC

Контроллер TKM52. Диалог настройки автопостроения базы каналов для этого контроллера содержит 4 поля выбора типа платы УСО, установленной в соответствующее посадочное место контроллера.

Контроллер Adem 9000. Диалог настройки автопостроения базы каналов для этого контроллера содержит 16 полей выбора типа используемого модуля распределённого УСО.

Контроллер I8000. Диалог настройки автопостроения базы каналов для этого контроллера содержит 8 полей выбора типа платы УСО, установленной в соответствующее посадочное место контроллера, и поле указания используемой в контроллере операционной системы. Вид диалога показан на рис. 10.

Рис. 10. Диалоговое окно узла I8000

Контроллер ADAM5510. Диалог настройки автопостроения базы каналов для этого контроллера содержит 8 полей выбора типа платы УСО, установленной в соответствующее посадочное место контроллера, и поле указания используемой в контроллере операционной системы.

Контроллер ADAM4500. Диалог настройки автопостроения базы каналов для этого контроллера содержит 16 полей выбора типа используемого модуля УСО.

Контроллер РЕМИКОНТ-130ТМ. Диалог настройки автопостроения базы каналов для этого контроллера содержит 3 поля выбора типа платы УСО, установленной в соответствующее посадочное место контроллера.

Автопостроение связей с контроллерами. Связи для автопостроения каналов в этом случае описываются в бланке Связь по последовательным интерфейсам диалога Параметры узла. Этот механизм автопостроения может использоваться для любых узлов, кроме сетевых и архивных станций. Диалог Связь по последовательным интерфейсам показан на рис. 11.

Рис. 11. Диалоговое окно Связь по последовательным интерфейсам

Для автопостроения каналов надо выполнить следующие действия:

в окне выбора устройства выделить одно из свободных;

ввести в соответствующем поле имя объекта базы каналов, в который будут помещены создаваемые каналы;

выбрать порт, по которому будет осуществляться обмен;

указать тип контроллера или используемый протокол;

в соответствующих полях указать тип запрашиваемых переменных и диапазоны их номеров.

После этого в базе данного узла создается объект с заданным именем и в нем - каналы для запроса перечисленных переменных.

Окно выбора контроллера (протокола) диалога Связь по последовательным интерфейсам содержит две опции Modbus RTU. Первая соответствует стандартному протоколу, вторая - стандартному протоколу без поддержки функции групповой записи для дискретных сигналов.

ЛЕКЦИЯ № 20

Автопостроение баз каналов.

Автопостроение по объектам. Это автопостроение запускается командой Связать с объектом узла из меню Узел или нажатию сочетания клавиш Ctrl + L. При этом на экране появляется диалог, показанный на рис. 1.

Рис. 1. Диалоговое окно узла Выбор объекта

В нём надо указать узел и объект, с которым требуется построить связь, и выбрать её тип. После этого в редактируемом узле появится объект, имя которого образуется из имён выбранного узла и объекта. В нём создаются каналы, настроенные на обмен с каналами указанного объекта.

Необходимо помнить, что при автопостроении каналов связи с объектами не проверяется наличие флагов " В сеть ", " Доступ ", " Host Mode ", " Slave Mode " и, соответственно, не формируются признаки ОШИБКА у созданных каналов.

Указывая тип связи можно выбрать один из следующих вариантов:

M-Link – обмен по протоколу M-Link без передачи времени изменения запрашиваемого параметра;

M-Link(T) – обмен по протоколу M-Link с передачей времени последнего изменения запрашиваемого параметра;

AutoNet – передача данных по сети;

OPC – передача данных через механизм OPC;

Контроллер – при наличии в указанном объекте каналов обмена с контроллерами или платами УСО в редактируемом узле они воспроизводятся со всеми настройками;

По умолчанию – протокол, определяется типом узла.

Автопостроение обмена с OPC-серверами. Чтобы запустить процедуру автопостроения связи с OPC-сервером следует, находясь в окне объектов настраиваемого узла, выполнить команду Связать с OPC-сервером из меню Узел или нажать сочетание клавиш Alt + L. При этом на экране появится диалог Выбор сервера OPC, показанный на рис. 2.

По нажатию кнопки Добавить на экран выводится диалог, показанный на рис. 3.

В нем можно выбрать сервер, зарегистрированный на локальной машине или на любом компьютере, присутствующем в сети. Указанный сервер добавляется в список предыдущего диалога.

По нажатию кнопки Удалить выделенный в списке сервер удаляется из окна. Кнопка Изменить используется для замены выделенного сервера. Она выводит на экран тот же диалог, что и кнопка Добавить. Выбранный в нём сервер заменяет текущий.

Рис. 2. Диалоговое окно узлаВыбор сервера OPC

.

Рис. 3. Диалоговое окно после нажатия кнопки Добавить

Чтобы создать каналы ТРЕЙС МОУД для обмена с выделенным в списке сервером надо нажать ЛК на кнопке Выбрать. При этом на экране появится диалог, показанный на рис. 4.

Рис. 4. Диалоговое окно Выбор каналов OPC для автопостроения

В левом окне следует выбрать каналы OPC-сервера, которые надо контролировать в МРВ, и перенести их в правое окно нажатием ЛК на кнопке [>>]. После выхода из этого диалога в базе каналов появится новый объект, имя которого образовано из идентификатора OPC-сервера. В нём создаются каналы для обмена с указанными каналами сервера.

Разрядность каналов H -типа, созданных при автопостроении. Если при автопостроении создаются дискретные каналы, принимающие данные от других узлов, их разрядность задается следующим образом:

если разрядность канала-источника меньше или равна 8, разрядность канала-приёмника устанавливается равной 8;

если разрядность канала-источника больше 8, разрядность канала-приёмника устанавливается равной 16.

Если существует вероятность превысить лицензионное ограничение на информационную мощность узла, нужно вручную устранить избыточную разрядность каналов-приёмников.

Разрядность, установленную вручную, механизмы автопостроения исправлять не будут.

Импорт и экспорт базы каналов. ТРЕЙС МОУД позволяет создавать базы каналов при импорте из технологической базы. Существует два способа импорта: из текстовых файлов с разделителями и через интерфейс ODBC из зарегистрированных источников данных.

Чтобы внести данные из проекта в технологическую базу автоматизируемого объекта, предусмотрен экспорт базы каналов.

Импорт/экспорт из текстового файла. Для сохранения базы каналов любого узла в виде текста с разделителями надо выделить его в окне Узлы и выполнить команду Экспорт из меню Проект. После этого на экране появится диалог, показанный на рис. 5.

Рис. 5. Диалоговое окно Настройка импорта/экспорта

Чтобы импортировать данные из текстового файла надо выделить узел, в котором будут создаваться каналы при импорте, и выполнить команду Импорт из меню Проект. После выполнения любой из этих команд на экран выводится диалог выбора файла. В нём надо указать файл для сохранения данных при экспорте или считывания – при импорте. Затем на экране появится диалог настройки экспорта/импорта.

В этом диалоге присутствуют 26 областей для ввода (отображения) имени поля базы и поставленного ему в соответствие атрибута канала. При экспорте данных имена и соответствующие им атрибуты каналов задаются пользователем. При импорте данных имена полей считываются из файла. Далее следует установить соответствие атрибутов каналов считанными именам полей.

Необходимо помнить, что после описания соответствия полей базы и атрибутов каналов его можно сохранить в текстовый файл. Для этого надо выполнить команду Сохранить как из меню Настройка диалога Настройка импорта/экспорта. Чтобы использовать сохранённое описание, следует выполнить команду Открыть того же меню и указать требуемый файл описания полей.

В диалоге настройки можно так же задать символ разделителя полей, признак сохранения имён полей перед атрибутами каналов и фильтрацию сохранения или вставки по виду представления канала. При этом можно работать либо с любыми каналами из базы, либо только с аналоговыми (F), либо только с дискретными (H).

Необходимо помнить, что выбранный символ разделителя нельзя использовать в именах полей.

При настройке соответствия полей атрибутам каналов последние выбираются из списка, включающего в себя следующие пункты:

Номер – номер по порядку (только при экспорте);

Имя узла – имя узла проекта;

Имя канала – имя канала;

Кодировка – кодировка канала;

Размерность – размерность канала

Верх. Предел – верхняя граница шкалы;

Ниж. Предел – нижняя граница шкалы;

ВГ_1 – верхняя аварийная граница;

НГ_1 – нижняя аварийная граница;

ВГ_0 – верхняя предупредительная граница;

НГ_0 – нижняя предупредительная граница;

Гистерезис – значение гистерезиса на отработку границ;

Масштаб – значение множителя при масштабировании;

Дрейф нуля – величина сдвига при масштабировании;

Апертура – величина апертуры на реальное значение;

Пик – настройка фильтрации пиков;

Сглаживание – коэффициент сглаживания;

Уст.маска – маска предустановки для дискретных каналов;

Инверсия – маска инверсии для дискретных каналов;

Пров.маска – маска контроля сочетаемости для дискретных каналов;

Трансляция – имя программы, вызываемой процедурой трансляция;

Управление – имя программы, вызываемой процедурой управление;

Архив – флаг сохранения в СПАД;

Отчет тревог – флаг сохранения в отчет тревог;

Регистратор – флаг сохранения в регистратор;

Автопосылка – флаг посылки в сеть;

Посадочное место – если при импорте настроено данное поле, то в базе каналов создается объект из класса Посадочные места. Значение этого поля характеризует положение объекта;

Комментарий – комментарий к каналу;

Нач.значение – начальное значение канала;

Период – величина периода канала;

Группа – номер группы. Дискретные переменные с одним номером группы упаковываются в один канал;

Тип сигнала – тип стандартного сигнала;

Число бит – число контролируемых дискретным каналом бит;

Сообщение – сообщение в отчет тревог. Для одного канала можно определить несколько таких полей (по числу используемых сообщений). Импортируемые сообщения последовательно заполняют список сообщений канала (порядок сообщений см. соответствующий бланк диалога Реквизиты);

ТМ тип – название подтипа канала. Это может быть либо номер подтипа (начиная с 0), либо его символьное обозначение. Если текст, указанный в этом поле, не соответствует ни одному подтипу, то канал создается с подтипом ПУСТОЙ;

Протокол – название дополнения к подтипу канала. Это может быть либо номер дополнения к подтипу (начиная с 0), либо его символьное обозначение;

Адрес/База – для каналов подтипа АНАЛОГ и ДИСКРЕТ этот параметр задает базовый адрес, для подтипов DCS, MODBUS и СВЯЗЬ – номер контроллера, для остальных – первый байт настроек (из 6);

Команда – для каналов подтипа АНАЛОГ и ДИСКРЕТ этот параметр задает значение настройки MUX, для MODBUS, DCS – номер дополнения к подтипу, для подтипа СВЯЗЬ – индекс атрибута канала, для КОНТР_1 – значение пятого байта настроек, для остальных – третий байт;

Переменная – для каналов подтипа АНАЛОГ и ДИСКРЕТ этот параметр задает настройку № канала, для MODBUS, DCS – № переменной, для СВЯЗЬ – индекс канала, для КОНТР_1 и КОНТР_2 – значения второго и третьего байтов настроек, для остальных – четвертый байт;

Направление – тип канала. Значение этого поля может быть либо числовым (0 – input, 1 – output), либо символьным (I – input, O – output).

Необходимо помнить, что о перации экспорта и импорта доступны только на узлах, для которых создана структура объектов. Поэтому сразу после создания узла эти операции недоступны. Необходимо хотя бы один раз перейти в окно редактирования его базы каналов.

Импорт/экспорт через ODBC. Для импорта/экспорта через интерфейс ODBC необходимо зарегистрировать требуемую базу данных как источник. Для этого надо в Панели управления WINDOWS дважды нажать ЛК на иконке Источники данных ODBC. На экране появится диалог, показанный на рис. 6.

Рис. 6. Диалоговое окно Администратор источников данных ODBC

В нем следует описать используемую базу как источник данных. Для импорта/экспорта данных следует выполнить команду Импорт ODBC из меню Проект редактора базы каналов.

Необходимо помнить, что при экспорте через ODBC в базу данных заносятся данные выделенного узла. Для выделения узла нужно нажать ЛК на его иконке в окне Узлы редактора базы каналов.

На экране появится диалог, показанный на рис. 7.

Рис. 7. Диалоговое окно Выбор источников данных

В нем надо открыть бланк Источник данных компьютера и выбрать требуемый источник. После этого на экране появится диалог ввода пароля и имени для подключения к источнику данных. Если источник не защищен, то, оставив поля ввода пустыми, следует нажать кнопку ОК. На экране появится диалог SQL.

По умолчанию в нём выводится SQL запрос для импорта данных из выбранного источника:

SELECT * FROM mytest, где mytest – имя таблицы в базе данных.

Если в выбранном источнике таблица имеет другое имя, нужно откорректировать запрос.

Для экспорта данных в диалоге следует задать следующую команду:

INSERT INTO <TabName>, где <TabName> – имя таблицы в базе данных.

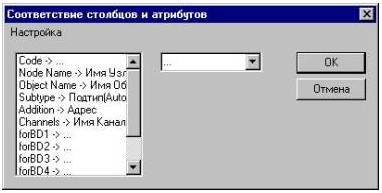

После нажатия ЛК на кнопке ОК диалога SQL на экран выводится диалог, показанный на рис. 8.

Рис. 8. Диалоговое окноSQL

В нём настраивается соответствие полей базы данных структуре проекта и атрибутам каналов. При импорте после выхода из этого диалога по ОК в базах каналов узлов проекта создаются новые каналы и объекты, описанные в импортируемой базе. Если каналы с такими же именами уже существуют, то для них производится обновление импортируемых атрибутов.

При экспорте указанные атрибуты заносятся в соответствующие поля базы данных. Имена полей базы данных не должны содержать пробелов.

После настройки описание соответствия полей базы данных структуре проекта и атрибутам каналов можно сохранить как текстовый файл и использовать при следующей операции импорта/экспорта. Для этого используются команды Сохранить как и Открыть меню Настройка данного диалога.

При настройке соответствия полей базы данных атрибутам каналов последние выбираются из списка, включающего в себя следующие пункты:

Имя Узла – имя узла проекта;

Имя Объекта – имя стандартного объекта;

Имя Канала – имя канала;

I/O – тип канала;

Подтип(Auto) – подтип канала в кодировке (см. ниже);

Адрес – дополнение к подтипу канала в кодировке (см. ниже);

Ch – настройка CH;

Mux – настройка MUX;

Команда –

ВПредел – верхняя граница шкалы;

НПредел – нижняя граница шкалы;

ВГ_1 – верхняя аварийная граница;

НГ_1 – нижняя аварийная граница;

ВГ_0 – верхняя предупредительная граница;

НГ_0 – нижняя предупредительная граница;

Гистерезис – значение гистерезиса на отработку границ;

Множитель – значение множителя при масштабировании;

Дрейф – величина сдвига при масштабировании;

Апертура – величина апертуры на реальное значение;

Сглаживание – коэффициент сглаживания;

Пик – настройка фильтрации пиков;

Период – величина периода канала;

Необходимо помнить, что если в поле БД после величины периода через пробел добавить один из следующих символов, то можно управлять размерностью периода пересчета:

s – секунды; m – минуты; h – часы; f – флаг F1...F4 – фазы; q – быстрый; _ – на старте;

АвтоПосылка – флаг посылки в сеть;

Отчет Тревог – флаг сохранения в отчёт тревог;

Регистратор – флаг сохранения в регистратор;

Архив – флаг сохранения в СПАД;

Атрибуты – флаг Атрибуты;

При старте – начальное значение канала;

Состояние – состояние каналов объекта при старте;

Число Бит – число контролируемых дискретным каналом бит;

Кодировка – кодировка канала;

Комментарий – комментарий к каналу;

Размерность – размерность канала;

Трансляция/Управление – имя, подключённой к каналу FBD -программы;

Доступ – флаг Доступ;

Индекс – индекс канала;

Номер RS – интерфейс связи с контроллером;

Объект дополнительный – имя объекта, созданного пользователем;

Подтип – наименование подтипа канала (в явном виде, например, СВЯЗЬ, СИСТЕМНЫЙ и т.п.);

Дополнение к подтипу – наименование дополнения к подтипу канала (в явном виде, например, Архив и т.п.);

Унифицированный сигнал – пределы изменения значения канала, установленные при задании кодировки сигнала;

ARG0-Arg31 – аргументы и константы привязанной к каналу FBD -программы. Число, следующее за ARG, обозначает порядковый номер параметра в списке, который отображается при привязке программы к каналу на вкладках Трансляция или Управление.

В поле базы данных, которому ставится в соответствие атрибут Подтип(Auto), могут быть использованы следующие выражения: AO – аналоговый выход; AI – аналоговый вход; DO – дискретный выход; DI – дискретный вход;

F или A – создание канала типа INPUT подтипа ПУСТОЙ с дополнением Виртуальное УСО и видом представления F;

H или D – создание канала типа INPUT подтипа ПУСТОЙ с дополнением Виртуальное УСО и видом представления H;

AN – создание канала типа INPUT подтипа ПУСТОЙ с дополнением in_null и видом представления F;

DN – создание канала типа INPUT подтипа ПУСТОЙ с дополнением in_null и видом представления H;

AVI – создание канала типа INPUT подтипа ПУСТОЙ с дополнением Виртуальное УСО и видом представления F;

AVO – создание канала типа OUTPUT подтипа ПУСТОЙ с дополнением Виртуальное УСО и видом представления F;

DVI – создание канала типа INPUT подтипа ПУСТОЙ с дополнением Виртуальное УСО и видом представления H;

DVO – создание канала типа OUTPUT подтипа ПУСТОЙ с дополнением Виртуальное УСО и видом представления H;

SYS – создание канала типа INPUT подтипа Системный;

ERR – создание канала типа INPUT подтипа Диагностика;

LOW или CONTROL – создание канала подтипа УПРАВЛЕНИЕ.

Если задано любое из первых четырёх значений и узел, в который импортируются каналы, имеет тип МФК, КРУИЗ, TREI, Festo, LAGOON или OPC, то тип, подтип, дополнение к подтипу и вид представления создаваемого канала выбираются автоматически. Например, если задано значение DI, то при импорте в узел типа КРУИЗ создается канал типа INPUT подтипа ДИСКРЕТ с дополнением DI Круиз и видом представления H, а при импорте в узел типа LAGOON – канал типа INPUT подтипа DCS с дополнением DI и видом представления H. Для других типов узлов импортированные каналы будут иметь тип INPUT, подтип ПУСТОЙ, дополнение Виртуальное УСО и вид представления F.

Если задано значение SYS или ERR, номер дополнения к подтипу создаваемого канала можно указать в другом поле базы данных. При импорте этому полю следует поставить в соответствие атрибут Адрес.

Если значение не задано, создается канал типа INPUT подтипа ПУСТОЙ с дополнением in_null и видом представления F.

Пример.

Необходимо создать базу данных в Microsoft Access (имя таблицы зададим Tab1) и зарегистрировать её как источник данных ODBC (рис.9).

Рис. 9. Источник данных ODBC в Microsoft Access

Решение.

В Редакторе базы каналов создадим проект, который имеет узлы KRUIZ типа KRUIZ и MIC типа MIC2000. Далее выполним команду Импорт ODBC из меню Проект редактора и зададим следующий SQL запрос в окне SQL:

SELECT * FROM Tab1

Установим соответствие полей базы данных и атрибутов, как показано на рис.10.

Рис. 10. Диалоговое окно соответствие столбцов и атрибутов

После нажатия кнопки ОК в базе каналов узла KRUIZ будут созданы следующие каналы, объединенные в объект Obj1:

ch1 – системный с дополнением Флаг пересчёта;

ch2 – пустой с дополнением Виртуальное УСО;

ch3 – ДИСКРЕТ с дополнением DO КРУИЗ;

ch4 – ПУСТОЙ с дополнением in_null.

В базе каналов узла MIC будут созданы следующие каналы, объединенные в объект Obj2:

ch5 – Диагностика с дополнением DCS;

ch6 – Пустой с дополнением Виртуальное УСО;

ch7 – Пустой с дополнением Виртуальное УСО;

ch8 – ПустоЙ с дополнением in_null;

ch9 – ДИАГНОСТИКА с дополнением СПАД.

Настройка CH при экспорте для каналов подтипа ОРС является именем ОРС-тэга (параметр канала ID), настройка Адрес - именем ОРС-сервера (параметр канала SERVER). Параметр канала MODE не экспортируется.

Подмена метода автопостроения для узла. Для каждого типа узла определен один из первых двух механизмов автопостроения: для контроллеров связь с платами УСО, для остальных – с удаленными узлами. Однако, часто необходимо использовать платы УСО в операторской станции или в контроллере настроить обмен данными с другим узлом.

Чтобы решить эти задачи можно сначала выбрать соответствующий тип узла из класса Контроллеры, настроить обмен данными с УСО и после этого поменять тип узла для операторской станции.

Переназначение источников/приемников данных. Часто при проектировании технологии и формировании технологической базы заранее неизвестно, какие модули УСО или контроллеры будут использованы в реальном проекте, поэтому эту информацию невозможно внести в базу.

Для привязки данных технологической базы к реальным аппаратным средствам предусмотрен следующий механизм. Вначале в проекте нужно создать необходимые узлы и провести автопостроение каналов для связи с имеющимися платами УСО. В ходе этой процедуры создаются объекты, содержащие «реальные» каналы для обмена с платами. Далее следует импортировать через ODBC технологическую базу. В базе подтип каналов задается как AVI, AVO, DVI, DVO, в результате при импорте создаются каналы подтипа ПУСТОЙ с дополнением Виртуальное УСО. Имена объектов, в которые импортируются «виртуальные» каналы из базы, не должны совпадать с именами соответствующих им объектов, созданных при автопостроении. После этого надо выделить объект, содержащий «реальные» каналы, и наложить на него объект, содержащий «виртуальные» каналы.

Необходимо помнить, что для выделения объекта нужно нажать ЛК на его иконке, удерживая клавишу Ctrl. Для наложения надо нажать ЛК на иконке объекта и перемещать ее, удерживая кнопку мыши нажатой, до пересечения с иконкой требуемого объекта.

На экране появится диалог, показанный на рис. 11.

Рис. 11. Диалоговое окно Действия над объектами

Для завершения процедуры надо выбрать в этом диалоге необходимую команду из раздела Привязка к УСО:

Копировать – подтип каналов переносимого объекта становится Канал, а дополнение к подтипу Копировать или Установить в зависимости от типа (I или O). Эти каналы настраиваются на копирование или управление каналами объекта, на который накладывается переносимый объект. При этом учитывается вид представления каналов;

Образовать – подтип, дополнение к подтипу и все настройки каналов выделенного объекта устанавливаются для каналов накладываемого объекта. После этого в базе присутствуют по два канала с разными именами и другими атрибутами, запрашивающие одинаковые данные;

Подставить – каналы накладываемого объекта заменяют каналы в выделенном объекте, принимая настройку на данные последних (подтип, дополнение к подтипу и настройки). При этом количество каналов в базе уменьшается на число подставленных каналов, но в объектах не меняется – одни и те же каналы присутствуют и в объекте, связанном с УСО, и в объекте, содержащем импортированные каналы.

Операции по наложению «виртуальных» каналов на «реальные» реализуются только для следующих дополнений к подтипу:

AI, AO, DI, DO, AIxx, AOxx, DIxx, Doxx, где хх – тип узла.

Поиск каналов для подстановки осуществляется по соответствию следующих атрибутов (по убыванию приоритета):

тип сигнала (в кодировке), размерность и тип (AI, AO, DI, DO);

размерность и тип;

тип. Для каналов DI, DO учитывается количество бит, заданных в реквизитах канала.

Результаты подстановки по каждому из каналов можно просмотреть в поле шестой настройки канала в диалоге Каналы объекта. В данное поле отображаются значения параметров USE и MAP. Значение USE показывает, сколько бит данного канала было использовано при наложении на него «виртуального» канала. Параметр MAP – это флаг, который показывает, был задействован, канал при наложении (значение 1) или нет (значение 0). Данные параметры можно задавать вручную в диалоге Установка атрибутов. Чтобы войти в этот диалог, нужно выполнить команду Флаги и нач. значение меню Правка групповая диалога Каналы объекта. Флаг Использован диалога Установка атрибутов – сброс или установка параметра USE, флаг Распределен – сброс или установка параметра MAP.

Имя объекта. Имя объекта представляет собой текстовую строку длиной до 20 любых символов. Имя используется для идентификации объекта при ссылках на содержащиеся в нем каналы.

Графический идентификатор. Графический идентификатор – это одна из стандартных иконок. Он позволяет быстро ориентироваться в окне редактирования базы каналов при поиске объекта. Изображение объекта в редакторе базы каналов показано на рис. 2.

Рис. 2. Изображение объекта в редакторе базы каналов

Операции с объектами в редакторе базы каналов. С объектами можно осуществлять следующие операции: создание; удаление; сохранение в файл; вставка из файла; подчинение; настройка параметров; создание иерархии объектов по кодировкам каналов; редактирование каналов - индивидуальное и групповое и автопостроение связей с каналами объекта.

Чтобы выполнить большинство этих операций, объект надо сначала выделить. Это реализуется нажатием ЛК на его изображении. Двойное нажатие ЛК на изображении объекта выводит на экран диалог редактирования его каналов, а нажатие ПК - диалог настройки его параметров.

Операции с объектами в МРВ. При запуске проекта под управлением МРВ можно выполнять ряд операций над каналами отдельных объектов его базы. К таким операциям относятся: включение и выключение каналов; подключение и отключение каналов; сброс и установка недостоверности каналов; суммирование различных атрибутов каналов; вычисление среднего значения и управление флагами архивирования каналов.

Эти операции доступны только для тех объектов, которым был установлен флаг загрузки в МРВ.

Настройка параметров объекта. Атрибуты объекта настраиваются в диалоге Параметры объекта. Для входа в него следует нажать ПК на изображении объекта. Вид данного диалога представлен на рис. 3.

Рис.3. Диалоговое окноПараметры объекта

Здесь можно редактировать следующие параметры объекта: имя; графический идентификатор; флаги подчиненности; флаг загрузки структуры объекта в МРВ; подключение каналов объекта к их источникам и состояния каналов при запуске МРВ.

Подчиненность объектов. Объекты можно собирать в произвольные структуры. Каждый объект может входить в группу и быть подчиненным по отношению к её объекту-родителю и одновременно являться родителем другой группы. Группировка используется только для структурирования проекта и не несёт функций организации пересчёта каналов или редактирования объектов.

Диалог выбора канала показан на рис. 4. Он используется для ссылок в рамках проекта на значения каналов. В левой части этого диалога проект представлен в виде дерева, корневыми элементами которого являются узлы.

Рис.4. Диалоговое окно Выбор канала

Подчинёнными элементами по отношению к узлам являются объекты. Если объект является родителем по отношению к группе объектов, то последние располагаются в следующем уровне иерархии.

Чтобы собрать объекты в группу, надо сначала нажатием ЛК выбрать объект-родитель. Затем, удерживая клавишу Ctrl в нажатом состоянии, следует указать нажатием ЛК все подчиняемые объекты. После этого нужно выполнить команду Подчинить из меню Выравнивание. В результате положение объектов выделенной группы упорядочивается, как показано на рис.5.

Рис.5. Упорядочивание выделенной объектов группы

Существует еще один способ подчинения объектов. Для этого надо изображение подчиняемого объекта перенести на изображение предполагаемого объекта-родителя. Затем в появившемся на экране диалоге Действия над объектами установить флаг подчинения. Диалог Родитель и Потомок показан на рис. 6.

Рис.6. Диалоговое окноПараметры объекта

Для всех подчиненных объектов устанавливается флаг Потомок, а для первого объекта – флаг Родитель. Эти флаги доступны для установки и сброса в диалоге Параметры объекта.

Объект-родитель может управлять видимостью подчинённых ему объектов. Это позволяет выводить в рабочее поле только необходимую в текущий момент информацию по структуре объектов.

При однократном нажатии ЛК на изображении объекта–родителя все объекты-потомки исчезают из поля редактирования. Повторное нажатие ЛК восстанавливает их видимость.

Стандартные объекты. При создании узла в его базе каналов формируется набор стандартных объектов. При создании они пустые. По мере добавления каналов в базу они автоматически заносятся в эти объекты.

Каждый стандартный объект имеет признак, по которому в него заносятся каналы. Например, в объект M-LINK помещаются каналы, обменивающиеся данными с удаленными узлами по последовательным интерфейсам.

- все каналы текущей базы;

- каналы, помещенные в этот объект, присутствуют в базе, но не пересчитываются;

- каналы, запрашивающие аналоговые данные с плат УСО;

- каналы, посылающие аналоговые данные на платы УСО;

- каналы, запрашивающие дискретные данные с плат УСО;

- каналы, посылающие дискретные данные на платы УСО;

- каналы, запрашивающие данные и управляющие платами таймеров и счётчиков;

- каналы, для которых задана процедура управление;

- каналы, принимающие посылки из сети;

- каналы, обменивающиеся данными по сети;

- каналы для обмена по протоколу M-LINK через последовательные интерфейсы;

- каналы, получающие значения от модулей быстрой обработки дискретных сигналов;

- каналы для обмена с OPC и DDE серверами;

- каналы, посылающие данные в сеть в режиме посылок;

- каналы, выполняющие операции над объектами;

- каналы, работающие с системными переменными;

- каналы, контролирующие счётчики ошибок системы;

Кроме перечисленных выше существует еще два типа стандартных объектов. Они создаются процедурой автопостроения и образуют вторую и третью колонку объектов в окне Объекты. При создании узла они отсутствуют в его базе каналов.

Первый из этих типов используется для каналов, обменивающихся данными с удаленными узлами или платами УСО. При этом для каждой связи, описанной в диалоге настройки автопостроения, создается отдельный объект. Имена этих объектов образуются либо из имен соответствующих узлов, либо из названий модулей УСО.

Второй тип используется для каналов созданных автопостроением для обмена данными с контроллерами и OPC-серверами. Имена этих объектов образуются либо из имен устройств, заданных в соответствующем бланке диалога Параметры узла, либо из имен OPC-серверов.

Создание объекта. Для создания нового объекта в базе каналов следует выполнить команду Создать из меню Объекты. При этом на экране появляется диалог, показанный на рис. 7.

Рис. 7. Диалоговое окно Создать объект

В нём задается условие включения каналов в новый объект при его создании. Существуют следующие варианты создания объектов:

Пустой -в базу каналов добавляется объект, не содержащий ни одного канала. Заполнение этого объекта каналами ложится на разработчика;

С ошибками – объект, в который помещаются все каналы с установленным флагом Ошибка. Этот флаг формируется для каналов, реализующих недопустимые запросы - например, значение уничтоженного канала удаленного узла;

СПАД – объект, содержащий все каналы, значения которых сохраняются в локальный архив;

Регистратор – объект, содержащий все каналы, значения которых сохраняются в глобальный архив;

Отчет тревог – объект, содержащий все каналы, по которым в отчёт тревог заносятся сообщения;

Без восстановления – создается пустой объект. Для каналов, помещённых в этот объект, при запуске МРВ не реализуется восстановление значений из файла сохранения состояния;

Зависящие от канала – создаётся объект, в который помещаются каналы, любым образом связанные с указанным каналом. Для выбора этого канала следует нажать ЛК на кнопке Выбор;

Вызывающие FBD – создаётся объект, содержащий все каналы, вызывающие указанную FBD-программу;

Иерархия – создается иерархическая структура объектов по кодировке каналов. Иерархия содержит четыре уровня в соответствии с парами полей кодировки - объекты по младшей паре не создаются. Каждый нижестоящий уровень в кодировке порождает объекты, подчинённые старшему уровню. Имена объектов образуются символами кодировки соответствующего уровня. Каналами заполняются только младшие объекты иерархии. Остальные создаются пустыми. Их заполнение каналами из подчинённых объектов выполняется вручную;

Зона 123 – этот режим также использует кодировку каналов. При выборе этого режима в базе каналов создаются независимые объекты, каждый из которых содержит каналы с одинаковыми значениями старших трёх пар полей кодировки. Имена этих объектов образуются из значений анализируемых пар кодировок. Если перед выполнением этой команды была создана иерархия объектов, то новые объекты не создаются, однако осуществляется заполнение каналами предпоследнего уровня иерархии.

Удаление объекта. Чтобы удалить объект базы каналов, его предварительно следует выделить. Для этого нужно нажать ЛК на его изображении. Затем надо нажать клавишу DEL. При этом на экране появится диалог выбора метода удаления, показанный на рис. 8.

Рис. 8. Диалоговое окно Как уничтожить объект

В нём можно выбрать один из следующих вариантов удаления:

Без содержимого – уничтожение объекта как структуры базы каналов. Каналы, входящие в объект, не удаляются. Такой метод используется для удаления вспомогательных объектов;

Только содержимое – объект не уничтожается. Удаляются только каналы, включенные в него;

Всё – полное удаление объекта и каналов, и самого объекта как структуры базы каналов.

Необходимо помнить, что метод Без содержимого не может использоваться для стандартных объектов базы каналов, а метод Только содержимое недоступен для стандартных объектов, содержащих каналы связи с удалёнными узлами, устройствами и платами УСО.

Сохранение объекта в файл. Любой объект базы каналов может быть сохранен в файл. Затем его можно вставить в базу каналов другого узла.

Чтобы сохранить объект в файл, его надо сначала выделить, а затем выполнить команду Сохранить из меню Объект. При этом на экране появится стандартный диалог задания имени файла для сохранения. Создаваемому файлу автоматически присваивается расширение .cob.

Вставка объекта. Для вставки в базу каналов объекта, сохранённого ранее в файл, следует выполнить команду Открыть из меню Объект. При этом на экран выводится диалог выбора файла. В нем надо указать файл, содержащий объект, который требуется вставить.

После выбора требуемого файла в рабочем поле появится изображение объекта, сохраненного в нём. При этом в базу будут добавлены каналы и FBD-программы вставляемого объекта.

Подключение каналов УСО и перенос между объектами.

Существует ряд групповых операций по переносу каналов между объек­тами. К таким операциям относятся: добавление каналов одного объекта в другой, удаление из одного объекта каналов, присутствующих в другом, и удаление из обоих объектов общих каналов. При выполнении любой из этих операций можно подчинить один из объектов, участвующих в ней, другому.

Эти операции настраиваются в диалоге Действия над объектами. Он вы­водится на экран при наложении изображения одного из объектов на изо­бражение другого. Для этого надо нажать ЛК на объекте и перемещать его, удерживая кнопку мыши нажатой, до пересечения его изображения с требуемым объектом. После этого на экране появится диалог, показанный рис. 9.

Рис. 9. Диалоговое окно Действиянад объектами

Этот диалог содержит меню, определяющее действия, которые выполня­ются с каналами наложенных объектов и область установки флага подчи­нения. При этом действия из раздела При перемещении реализуются над каналами двух объектов, а из раздела Привязка к УСО - над группой выделенных объектов и накладываемым на них объектом. Меню диалога Действия над объектами позволяет выполнить следующие действия с каналами:

Добавить – добавить каналы переносимого объекта в объект, на ко­-
торый он наложен;

Вычесть - удалить каналы переносимого объекта из объекта, на
который он наложен;

Найти общие - удалить из обоих объектов одинаковые каналы и пере­местить их в объект Удалённые;

Копировать - подтип каналов наложенного объекта становится Канал, а дополнение к подтипу Копировать или Установить в зависимости от типа I или О. Эти каналы настраива­ются на копирование или управление каналами из вы­деленной группы. При этом учитывается вид представ­ления каналов;

Образовать - подтип, дополнение к подтипу и все настройки каналов вы­деленной группы устанавливаются для каналов накла­дываемого объекта. После этого в базе присутствуют по два канала с разными именами и другими атрибутами, запрашивающие одинаковые данные;

Подставить - каналы накладываемого объекта заменяют каналы в выде­ленной группе, принимая настройку на данные послед­них - подтип, дополнение к подтипу и настройки. При этом количество каналов в базе уменьшается на число подставленных каналов, но в объектах не меняется - одни и те же каналы присутствуют и в объектах, свя­занных с УСО и в объекте, содержащем импортирован­ные каналы.

Если флаг подчинения установлен, то при выполнении операций из разде­ла При перемещении после выхода из диалога перенесённый объект бу­дет подчинённым по отношению к тому, на который он был наложен.

ПО КУРСУ «УГОЛОВНОЕ ПРАВО»

ТЕМА № 29-2 «Преступления против общественной безопасности и порядка»

Дата добавления: 2014-01-04
