D-триггер со статическим управлением

delay-задержка

При С=0 состояние триггера изменяться не будет какой бы ни был сигнал на входе D.

При С=1 и D=1 на выходе элемента DD2.1 появится сигнал логического нуля, а на прямом выходе D-триггера – сигнал логической единицы.

При С=1 и D=0 сигнал логического нуля появится на выходе элемента DD2.2, на инверсном выходе D-триггера установится логическая единица, а на прямом выходе –логический нуль.

		хранение информации
		хранение информации

Широко используют D-триггеры с динамическим управлением. В них передача информации с информационных входов на выходы осуществляется либо по фронту синхронизирующего импульса, либо по спаду синхронизирующего импульса.

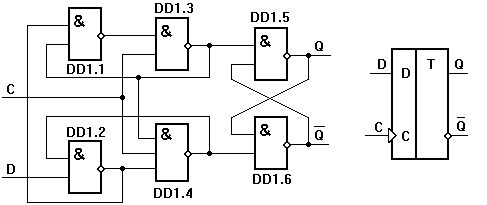

D-триггер с динамическим управлением.

Состояние триггера не меняется при изменении сигналов на входе D при С=0 и при С=1 (если триггер уже переключился по фронту синхронизирующего импульса).

Состояние триггера изменится только на фронте синхронизирующего импульса С.
