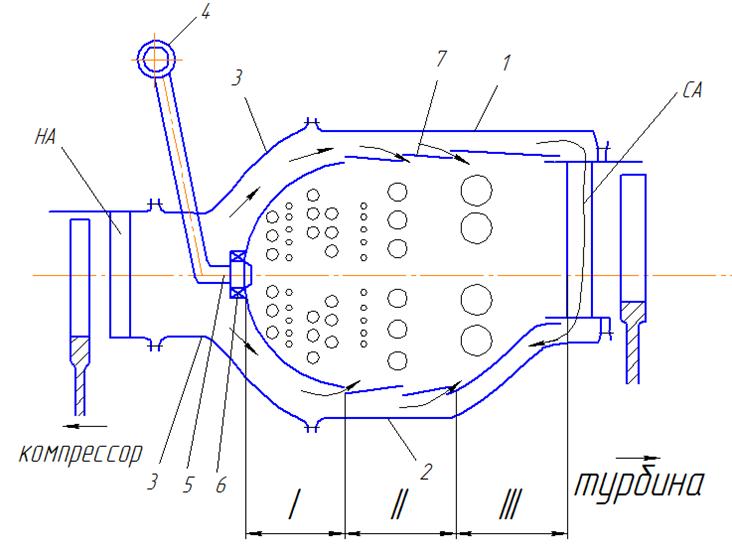

Основные элементы камеры сгорания ГТД

1 – наружный корпус КС

2 – внутренний корпус КС

3 – диффузор КС(т.к. скорость после компрессора 120 м/с, в нем скорость понижается до 30 м/с

4 – кольцевой коллектор

5 – форсунка

6 - лопаточный завихритель (для стабилизации процесса горения)

7 – жаровая труба

Щели – для захода охлаждающего воздуха в жаровую трубу.

Малые отверстия – для охлаждения жаровой трубы(на 5 диаметром входит вглубь)

Большие отверстия – для ввода воздуха, который используется в процессе горения.

I – первичная зона жаровой трубы (зона горения)

I I – промежуточная зона. Служит для: a) постепенного охлаждения горючих процессов сгорания (снижение температуры с 2000 до 1200⁰С);

б) продолжения зоны горения на определенных режимах двигателя.

I I I – зона смешения. Происходит охлаждение на 1100⁰С до оси на глубину 5 диаметров.

Воздух, участвующий в процессе горения называется первичны м. Воздух, который используется для разбавления процессов сгорания – вторичный.
