Полевые транзисторы с изолированным затвором




Полевые транзисторы с изолированным затвором (рис. 2.15) имеют структуру металл (М) - диэлектрик (Д) - полупроводник (П) (сокращенно МДП).

На подложке р - типа создаются области n - типа, к которым подводятся внешние электроды истока И и стока С. Между металлическим затвором З и подложкой находится диэлектрик Д, чаще всего это диоксид кремния SiO2. По этой причине МДП-структуры часто называют МОП-струк­турами (металл - оксид - полупроводник). Проводящий слой канала n -типа образуется в поверхностном слое подложки под диэлектриком. Этот канал может быть встроенным (результат технологического процесса) и индуцированным, возникающим под действием электрического поля, создаваемого положительным напряжением, приложенным между затвором и истоком. Это электрическое поле отталкивает носители положительного заряда р в глубь подложки и притягивает электроны п к ее поверхности.

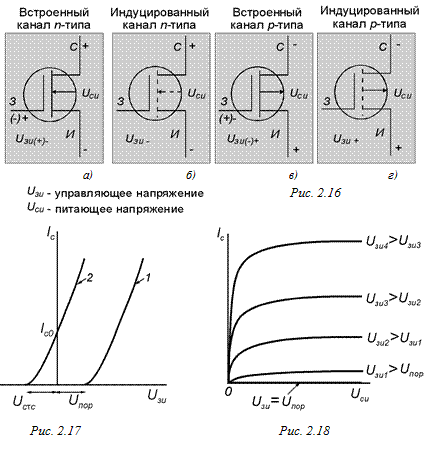

Проводящий канал возникает только при некотором напряжении, называемом пороговым Unop. Значение Unop может быть как положительным (для транзистора с индуцированным каналом n -типа), так и отрицательным (длятранзистора с индуцированным каналом р -типа). Условные обозначения МДП-транзисторов с встроенным каналом n -типа приведено на рис. 2.16, а, р -типа — на рис. 2.16, в, с индуцированным каналом n -типа на рис. 2.16, б и р -типа — на рис. 2.16, г. Там же показаны полярности управляющего U зи и питающего Uсu напряжений.Управляющее напряжение транзисторов с встроенным каналом может быть как положительным, так и отрицательным. Это обусловлено тем, что в этих транзисторах проводящий канал существует уже при U зи = 0

На рис. 2.17 приведены стоко-затворные характеристики для МДП-транзисторов с индуцированным (кривая 1) и встроенным (кривая 2) каналами n -типа. Выходные характеристики МДП-транзистора (рис. 2.18) имеют два ярко выраженных участка: крутой и пологий.

На крутом участке вольт-амперной характеристики ток стока сильно зависит от приложенного напряжения U . На пологом ток стока I с достигает как бы насыщения и не зависит от U си, а определяется управляющим напряжением U зи. В пологой области характеристики транзистор имеет лучшие усилительные параметры: крутизну S и дифференциальное сопротивление r си.

Отличительной особенностью МДП-транзисторов является большое входное сопротивление (Rвх > 109 Ом), что позволяет управлять мощными цепями с помощью маломощных источников сигнала.
