Слайд 25

Нелинейные эклектические цепи

Электрическую цепь называют нелинейной, если она содержит элементы, параметры R, L, C которых зависят от значений или направлений тока или напряжений.

На практике в промышленной электронике электрические цепи состоят в основном из нелинейных элементов, т.е. из элементов, у которых ВАХ не являются прямой линией (значения параметров резко изменяются с изменением тока)

Нелинейные ВАХ имеют все полупроводниковые приборы:

1. Полупроводниковые диоды
2. Стабилитроны
3. Термисторы
4. Транзисторы
5. Тиристоры
6. и т.д.

Нелинейные элементы характеризуются двумя параметрами: статическим Rст и дифференциальным Rдиф. Сопротивлениями. Эти сопротивления изменяются от точки к точке вольт-амперной характеристики

Понятия статического и динамического (дифференциального) сопротивления:

- отношение напряжения на элементе к току в заданной точке его характеристики, где , mU, mI, mR – масштабы для напряжения, тока и сопротивления соответственно. Таким образом, статическое сопротивление нелинейного элемента в любой точке характеристики пропорционально тангенсу угла наклона линии, проведенной из начала координат через эту точку, к оси тока.

- отношение изменения напряжения к изменению тока в заданной рабочей области нелинейного элемента. Таким образом, дифференциальное сопротивление нелинейного элемента в любой точке характеристики пропорционально тангенсу угла наклона касательной линии, проведенной через эту точку, к оси тока.

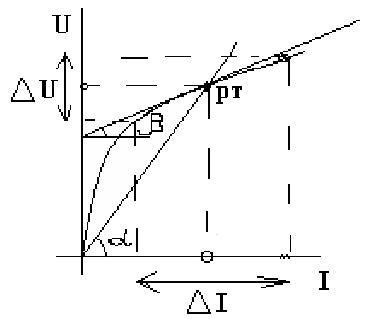

На графике показаны углы α и β характеризующие значения статического и дифференциального сопротивления нелинейного элемента.
