Базовые матричные кристаллы – БМК

На рис.9.12 приведена структура БМК, одна из его разновидностей – программируемая матрица логических элементов (ПМЛЭ) фирмы Xilinx.

Блоки ввода/вывода расположены по периметру кристалла, могут настраиваться для выполнения функции буферов: входных, выходных с тремя состояниями, с запоминанием информации, для сопряжения с внешними устройствами. Другими словами, являются довольно универсальными.

Конфигурируемые логические блоки (КЛБ) – это набор транзисторов, резисторов, которые могут соединяться по заданной программе для выполнения определенных логических функций и функций триггера.

Линии межсоединений используются для формирования сложных логических узлов из КЛБ и Б В/В. Логические функции, выполняемые узлами, определяются данными, хранящимися в теневом ЗУ.

Теневое ЗУ состоит из статических запоминающих элементов – триггеров.

Программируемые межсоединения на кристалле, представляющие собой сетку из вертикальных и горизонтальных линий-проводников, в местах пересечения которых расположены программируемые точки-перемычки (обычно транзисторы), позволяют реализовать любой маршрут для сигнала с задержками до 0,1 нс.

На кристалле есть усилитель, позволяющий с помощью подключения внешнего кварцевого кристалла создавать генератор импульсов.

В БМК можно перепрограммировать функции КЛБ и Б В/В путем перезагрузки теневого ЗУ. Это позволяет получать разные логические устройства в динамическом режиме работы БМК.

Пример реализации функции в БМК: реализация суммы по mod2 (А+В) двух чисел в БМК на МДП-транзисторах с помощью теневого ЗУ в виде RG. Схема данной реализации приведена на рис. 9.13.

В теневое ЗУ (RG) загружается управляющее слово 0110. Транзисторы VT1÷VT6 открываются напряжением логической «1» на их затворах и подключают к выходу Х соответствующие разряды RG. Например, если число А=0 и В=0, то АВ=00=0. Действительно, в этом случае открываются транзисторы VT2,VT4,VT6 и, следовательно, содержимое четвертого разряда RG поступает на выход Х по пунктирной линии. Работу можно проверить по таблице истинности функции АВ:

А В Х





Для реализации другой функции в RG загружается другое управляющее слово.





Глава 10. Электропитание и безопасность ЭВМ. Введение – напоминание о сети электропитания.

Вопросы электропитания играют важную роль для устойчивой работы ЭВМ, их сетей и периферийных устройств.

Потребительская электросеть имеет два номинала напряжения: 220В и 380В.

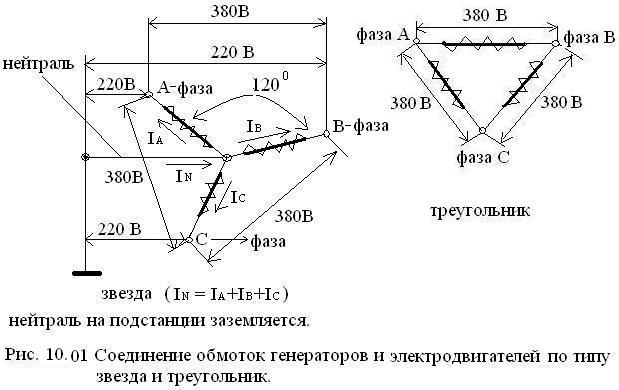

Генератор на электростанции имеет обмотки, соединенные «звездой», и сдвинутые относительно друг друга на 120О. рис 10.1.

Сумма токов в нейтрали практически всегда меньше их арифметической суммы. Это видно из временной диаграммы работы генератора (рис 10.2), если сдвиг напряжений (или токов) представить векторной диаграммой (рис 10.3а).

IА, IB, IC – токи протекающие по обмоткам соответствующих фаз. Их сумма, протекающая по нейтрали, определяется как геометрическая сумма, получаемая по правилу параллелограмма (рис 10.3 б):

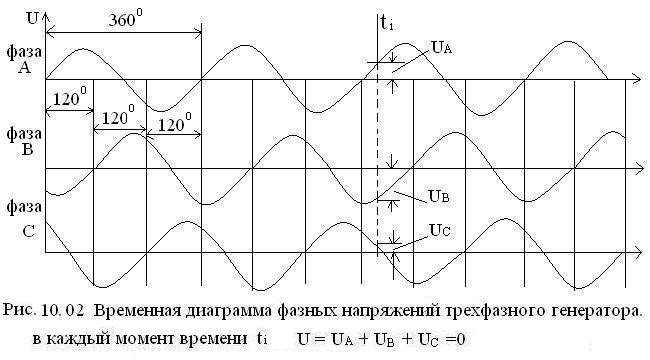

Сначала складываются токи двух фаз: IА’ и IC’ (их проекции), потом эта сумма прибавляется к току третьей фазы IB. Суммирование производится с учетом направления токов IА’ и IC’ (с учетом знака)

IN = -(IА’ + IC’) + IB = 0.

Арифметическая сумма фазных токов будет всегда больше геометрической, учитывающей направление токов.

В заключении следует отметить, что трехфазное направление 380В используется в основном в промышленных целях, поскольку большинство силовых двигателей имеют обмотки типа треугольника и подсоединяются к трем фазам без использования нейтрали. (рис 10.1)

Схема подсоединения к сети квартир и офисов приведена на рис 10.3 в.

Следует заметить, что нейтраль, как на электростанции, так и в зданиях хорошо заземлена.

К зданию подводятся все три фазы и нейтраль, а далее по стоякам разводится все 4 провода ко всем этажам. На этажах стараются подключить квартиры или потребителей равномерно ко всем фазам, как показано на рис 10.3 в. В квартирах (не везде) и в офисах нейтрали (нулевой провод и фазы (220В).

10.1 Подключение, заземление ЭВМ и периферийных устройств к электросети.

Все внутренние устройства ЭВМ, включая и интерфейсные адаптеры, получают напряжение от блока питания ЭВМ и связаны общей схемной землей – шиной GND.

Часть внешних устройств могут питаться от этого же блока питания, например, разъем клавиатуры PS/2 (+5В), USB (+5В) и Fire Wire (8÷40В).

Некоторые устройства могут получать питание «негитатным способом» от сигнальных линий LPT – порта (менее 5В) и от COM – порта (двуполярное, около 12В), при условии небольшого потребления тока устройством, например, некоторые мышки, электронные ключи защиты от несанкционированного доступа.

Большинство периферийных устройств питаются от собственных источников со своими «схемной землей» и цепями заземления (корпуса), поэтому могут возникать проблемы заземления ЭВМ и устройств. Эти проблемы отсутствуют, если применяется гальваническая развязка сигнальных цепей от схемной земли, например, через трансформатор. Но такая развязка есть далеко не во всех устройствах, например интерфейсах.

Рассмотрим вначале устройство блока питания ЭВМ, который как правило имеет свой сетевой фильтр (СФ) как в ЭВМ, так и в периферийном устройстве (ПИ).

Схема подключения ЭВМ и ПУ при использовании 3х полюсных вилок и розеток при правильном их соединении приведена на рис 10.4.

Конденсаторы С1 и С2 предназначены для шунтирования высокочастотных помех питающей сети на землю через провод защитного заземления корпуса и соответствующую трехполосную вилку.

Защитное заземление представляет собой особый контур, закопанный в землю и «поливаемый в сухую погоду» (аналогично и на подстанции, хотя делается это не везде и не всегда).

Допускается земляной провод (корпус устройства) объединять с нулевым, но при этом надо быть уверенным, что нулевой провод не станет фазой при включении вилки в розетку сети.

Если корпус устройства не заземлять (никуда не подключать) то на корпусе появится напряжение порядка 110В (рис 10.4). на рисунке показана такая ситуация эквивалентна разрыву цепи в точке А, вследствие чего при одновременном прикосновении человека к корпусу ЭВМ (не окрашенным участкам) и например, к батарее отопления это напряжение можно весьма чувствительно ощутить.

Здесь емкостной делитель С1, С2 и поскольку как правило С1=С2 то между ними U=110В. Ток короткого замыкания по этой цепи равен: IКЗ=UПИТ*2πF/C

Где UПИТ = 220В, F = 50Гц, и при С = 0,01 мкФ - IКЗ ≈ 7мА.

Который уже опасен для человека.

Это напряжение может явится одним из источников разности потенциалов между устройствами, соединенными интерфейсной цепью, которая может из-за этого выйти из строя.

Рассмотрим, что происходит при соединении двух устройств (например ЭВМ и принтера) интерфейсным кабелем.

Обычно, общий провод интерфейсного кабеля последовательных и параллельных портов (СОМ и LPT) связан со «схемной землей» и корпусом устройства.

Если соединяемые устройства, надежно заземлены (занулены) через отдельный провод на общий контур, то проблем разности потенциалов не возникает.

Однако если в качестве заземляющего провода использовать нулевой провод (рис 10.5) при разводке питающей сети с 3х – полюсными розетками двухпроводным кабелем (а это часто делается, особенно в квартирах в целях экономии проводов), то на кабеле возникает разность потенциалов, вызванная падением напряжения от протекания силового тока. (например, при включении чайника).

Но поскольку R0<<RИНТ, то ток через интерфейсный кабель будет меньше, чем через общий (нулевой) провод, т.е. I0>>IИНТ.

Но стоит нарушится контакту в розетке питания, как соотношение токов I0 и IИНТ изменится в противоположную сторону, т.е. станет I0<IИНТ, так как станет R0>RИНТ.

Другими словами: через интерфейс потечет существенный ток, который просто сожжет порт (регистратор порта).

(примечание: такой ток может достигать единицу ампер).

Если оба устройства не заземлены, то в случае питания их от одной фазы сети разность потенциалов между ними будет относительно небольшой (вызванной разбросом номиналов конденсаторов в разных фильтрах) и следовательно малый ток.

Но опасность для человека остается (рис 10.4). причем, если устройства подключены к разным фазам, то между корпусами напряжение будет порядка 190В, а ток через интерфейс достигнет десятков мА. При соединении устройств при выключенном питании опасность для интерфейсных схем отсутствует.

Соединения с выключенным питанием могут сопровождаться неприятностями:

- Если контакты общего провода интерфейсного соединяются позже (или разъединяются раньше) других, то разность потенциалов между схемными землями (корпусами) прикладывается к сигнальным цепям и они как правило горят.

Самая тяжелая ситуация возникает когда соединяются заземленное устройство с незаземленным. Проблему заземления решают (по крайней мере локально) сетевые фильтры типа Pilot и ему подобных, которые решают проблему разности потенциалов.

Однако и здесь должно соблюдаться условие плотного соединения вилки с розеткой. Вилки не любят частого их отсоединения. Питание лучше отключать выключателем на фильтре.

Рекомендация:

Отключать питание перед подключением и отключением интерфейсных кабелей.

Особенно чувствительных к помехам вызываемым током общего провода параллельные порты – у них много контактов и маленькая зона нечувствительности (у ТТЛ – 0,4В).

Менее чувствительны последовательные порты (СОМ –порт) поскольку у них зона нечувствительности составляет ±3В при 12В питания.

Еще меньшую чувствительность к помехам имеют интерфейсы локальных сетей, где обычно есть гальванические развязки между сигнальными цепями и схемной землей.

Гальваническая развязка – это отсутствие связи по постоянному току. Гальванические развязки выполняются несколькими способами:

- Оптические развязки – возможна передача дискретных сигналов в широком диапазоне частот. Может выполняться на оптронах – комбинации излучателя (например светодиодах) и приемника (например фотодиодах). Применяется например в интерфейсах типа «токовая земля» (десятки МГц).

- Применение оптоволоконной связи между излучателем и приемником (десятки ГГЦ).

- Трансформаторная развязка – часто применяется в локальных сетях (их называют импульсные трансформаторы)

- Конденсаторная развязка – самая дешевая, но не защищена от помех, применяется в дешевых устройствах шины Fire Wire/

Гальваническая развязка применяется и в источниках питания (входной трансформатор с выпрямителем тока на выходе).

Источник питания может быть и без входного трансформатора, тогда может зашитываться и от постоянного тока.

10.2 Средства улучшения электропитания.

ЭВМ, как и любое электронное устройство, может подвергаться негативному воздействию питающей сети.

Стандартные требования к эл. сети:

- Допустимые отклонения напряжения от -15% до +10%, т.е. от 190В до 240В.

- Допустимое отклонение частоты: 50±1ГЦ.

Основные воздействия электросети на аппаратуру:

1. Высоковольтные импульсы перенапряжения: например, при грозовых разрядах, длительностью до нескольких микросекунд, а с амплитудой до нескольких киловатт.

2. Повышение напряжения выше 10% от номинала, вызванные неполадками в сети, например, от перескока фаз длительностью от нескольких передов до длительного времени.

3. Кратковременные провалы напряжения длительность до нескольких передов, например при включении мощной нагрузки.

4. Пропадание напряжения более чем на несколько передов, например при коммутации в сети.

5. Отклонение от номинала частоты

6. Гармонические искажения (отклонение от синусоидальной формы).

Все это может приводить к сбоям в работе ЭВМ, отклонению, перезапуску и даже к выходу ее из строя, к потере данных.

Для защиты от электросетевых воздействий применяется целый ряд мер:

1. Сетевой фильтр. LC (индуктивность - емкость), защищает от высокочастотных помех сети. Входит практически в любой блок питания, в сетевую колодку питания типа Pilot и ей подобные.

2. Ограничитель перенапряжений – подавляет высоковольтные выбросы как грозовые, так и коммутационные (длительностью до 10 мсек) при переключении мощных цепей (рис 10.6 а) в котором варистор при увеличении напряжения «пробивается» и напряжение не растет.

3. Стабилизатор напряжения (электронный, феррорезонансный или механический – на даче незаменимы) стабилизирует в основном плавное напряжение. Электронные наиболее быстродействующее, хотя и дорогие. Лучше их применять в ЭВМ (маломощные сравнительно дешевые).

4. Источники бесперебойного питания (ИБП). В их состав входят аккумуляторные батареи, выпрямитель входного напряжения, фильтры и инвертор – преобразователь постоянного тока в переменный. ИБП различают по классам (режимам работы)

a) Off-Line – например UPS Back фирмы APC, структура которого приведена на рис 10.6 б.

При отключении входного напряжения, питание потребителя (ЭВМ) переключается на инвертор от батареи. При восстановлении входного напряжения – происходит обратное переключение и одновременно начинается подзарядка батареи (аккумулятора) – переключение.

b) UPS LINE – INTERACTIVE – работает аналогично, но имеет дополнительный ступенчатый стабилизатор для выравнивания длительного «проседания напряжения» с помощью бустера (переключателя) рис 10.6 в, перекоммутация первичных обмоток входного трансформатора.

Если напряжение сети длительное время отсутствует – ИБП отключается. Включение после этого м.б. ручным или автоматическим.

ИБП имеет много параметров, из которых наиболее существенны следующие:

1. Входная мощность не только средняя но и пиковая при включении нагрузки, которая может превосходить среднюю в несколько раз. Например, принтер при включении потребляет пятикратный ток.

2. Число фаз входного и выходного напряжения ИБП. ИБП небольшой мощности как правило однофазные, мощные – трехфазные.

3. Качество инвертора, которое определяет форму выходного напряжения: в идеале ода должна быть синусоидальной, при которой блок питания работает наилучшим образом.

4. Время переключения на резервное питание (и наоборот), обычно составляет от 1 до 10 мсек. Влияет на стабильность работы ЭВМ и аппаратуры. Длительное время переключения может привести к сбоям.

5. Время работы от резервного питания (от аккумулятора) зависит от его емкости.

6. Возможность холодного пуска ЭВМ от аккумулятора. Примером такого ИБП может быть UPS типа Smart, Matrix фирмы APC. И ON-LINE-UPS типа Prestige фирмы EXIDE, структурная схема которого приведена на рис 10.6 г. Обладает хорошими характеристиками. Нагрузка питание получает всегда от инвертора. Инвертор питается от выпрямителя или от аккумулятора. Схема обеспечивает высокую стабильность при любом питании. Имеется гальваническая развязка между входом и выходом. Отсутствуют переходные процесса при переключениях.

Примечание:

1. В условиях сильных колебаний в электросети хорошую защиту обеспечивают только классы UPS: -ON-LINE и LINE-INTERACRIVE. Современные ИБП для защиты данных в ЭВМ могут подавать сигналы о грядущем отключении питания аппаратным прерыванием с помощью специальной платы через СОМ – порт или встроенный в ИБП адаптер локальной вычислительной сети, что позволяет сохранить данные, например на сервере.

2. Аккумуляторы как правило требуют периодической тренировки: циклов разряда и заряда. Если ИБП долго не используется аккумулятор может потерять работоспособность.

Современные ИБП могут предоставлять ряд услуг.

1. Некоторые модели ИБП имеют встроенные средства автоматического запуска тестовых и профилактических процедур, при которых нагрузка временно переключается на питание от аккумулятора (для его тренировки). Другие модели делают это по команде модуля программной поддержки из ЭВМ при наличии между ней и ИБП специального интерфейсного кабеля.

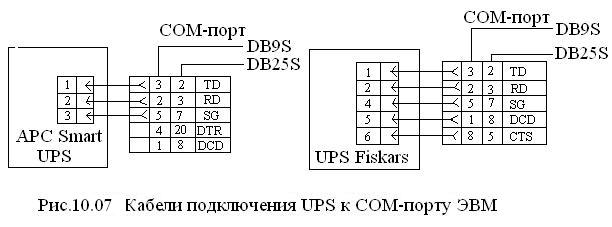

2. Современные ИБП имеют микроконтроллер с программным обеспечением и могут предоставлять информацию:

a) Телеметрическую: о состоянии питающей сети, аккумулятора, температуре самого ИБП, величине нагрузки на ИБП. Эта информация передается в систему ее сбора и обработки, после чего отображается.

b) Телеуправление: двунаправленный интерфейс обеспечивает подачу команд на отключение, запуск диагностики и т.д.

c) Такие ИБП могут выполнять запланированные включения и выключения. Администратор сети задает график работы оборудование на каждый день с рассылкой этой информации клиентам. Это позволяет клиенту заблаговременно переходить в режим ожидания с последующим заранее известным по времени включением в рабочий режим.

Возможности взаимодействия по сети оператора с UPS определяются его программным обеспечением (ПО). Популярное ПО POWERChute (парашют) для UPS Smart фирмы APC, Onlinet Basic для UPS фирмы EXIDE обеспечивают вышеперечисленные функции для разных операционных систем. В основном для систем с одним UPS.

В более сложных системах используются дешевые варианты программного обеспечения например для UPS фирмы EXIDE – это OnliNet Network, Onlinet NVX. Диалог с программным модулем возможен для UPS с двунаправленным интерфейсом через СОМ-порт ЭВМ. При использовании разъемов RS-232, хотя назначение их контактов несколько отличается от стандартного разъема RS-232. Разъемы интерфейса для UPS приведены на рис 10.7.

В заключение стоит отметить, защита от пропадания электропитания имеет некоторую специфику для коммуникационного оборудования сетей. В принципе для бесперебойной работы сети все коммуникационные устройства (хабы, конденсаторы, маршрутизаторы и др) должны иметь свои ИБП, обеспечивающие резервное питание на время аварийной остановки сервера для того, чтобы успешно завершить работы приложений.

Для этого внутреннее программное обеспечение ИБП (или специального адаптера) подключающего один или несколько ИБП с интерфейсом RS -232 к среде передачи по локальной сети должно поддерживаться протоколом SNMP, который позволяет обеспечивать централизованное управление источниками бесперебойного питания, которые питают коммуникационное оборудование.

10.3 Схемотехника блоков питания ЭВМ.

Блоки питания предназначенные для электроснабжения ЭВМ от сети переменного тока в зависимости от назначения и мощности могут быть выполнены по разному.

Схема простейшего блока приведена на рис 10.8 а.

Понижающий трансформатор ТР обеспечивает гальваническую развязку от сети и требуемое напряжение для мостового выпрямителя.

Выходное напряжение может стабилизироваться непрерывным или импульсным низковольтным стабилизатором. Главные его недостаток – большие габариты и вес трансформатора, который может нагреваться. От источника постоянного тока такой источник питаться не может.

Применяется при небольшой выходной мощности, чаще всего в выносных адаптерах для питания хабов, модемов и других маломощных устройств.

Иногда такие блоки монтируются прямо в вилках питающего кабеля. Уменьшение габаритов и веса блоков достигается применением высокой частоты для понижающего трансформатора до нескольких кГц.

В этом случае входное напряжение сначала выпрямляется и после фильтрации подается на высокочастотный преобразователь, из которого импульсы поступают уже на понижающий трансформатор.

Преобразователь постоянного тока в импульсный часто делают управляемым, что позволяет ему быть и стабилизатором мощности на выходе понижающего импульсного трансформатора.

Стабилизация достигается управлением шириной импульса на выходе преобразователя. В зависимости от мощности такие стабилизаторы строят однотактными или двухтактными. Схема однотактового блока приведена на рис 10.8 б. Эта схема проще, применяется в блоках небольшой мощности, например для монитора.

Частота преобразователя Ф синхронизируется с частотой строчной развертки монитора во избежание видимых помех на экране. Преобразователь может быть мультивибратором (ф) скважность которого регулируется за счет обратной связи (ОС) с выхода +5В импульсного трансформатора ТР, тем самым стабилизируя выходную мощность.

Двухтактные блоки сложнее, обеспечивают большую выходную мощность, применяются для питания и серверов. Могут вырабатывать несколько номиналов выходного напряжения, но стабилизируются на все выходы. В нашем случае +5В. Рис 10.9.

Остальные выходы (-5В, -12В, +12В) могут иметь дополнительные стабилизаторы.

Импульсные блоки малогабаритны и небольшого веса, но могут создавать импульсные помехи, которые приходится подавлять сложными фильтрами. Внешние помехи экранизируются защитными экранами. Современные блоки не критичны к частоте сети могут работать в диапазоне напряжений от 110В до 230В. Работа схемы (рис 10.9)

После высокочастотного фильтра СФ (рис 8.5) входное напряжение выпрямляется и поступает на накопительные конденсаторы С1 и С2, которые сглаживают провалы. Мощные высоковольтные транзисторы VT1, VT2 образуют полумостовую схему генератора импульсного преобразователя, нагрузкой которого является силовой трансформатор ТР2, обеспечивающего и в том числе гальваническую развязку между электросетью и выходными цепями блока питания.

Преобразователь является и регулирующим элементом стабилизации основного выхода +5В подключаемого к системной плате (за счет ОС на устройстве управления УУ блоком). Остальные выходы могут иметь дополнительные стабилизаторы, но чаще всего они отсутствуют поскольку потребители токов -5В, +12В, -12В не критичны к изменениям напряжения.

Примечание: в таких схемах при увеличении нагрузки по выходу +5В на остальных выходах напряжение повышается, поскольку генератор иvпульсов (на VT1 и VT2) начинает под действием ОС вырабатывать более широкие импульсы (уменьшается скважность) поступающие на вход ТР2.

Двухтактные блоки питания РС строятся на основе микросхемы TL494CN или ее аналогов в УУ.

Микросхема содержит встроенный генератор и управляет транзисторами VT1 и VT2, воспринимая сигнал ОС с выхода +5В и сигнал (защита) отключения при токовой перегрузке, для определения которой последовательно с первичной обмоткой ТР2 включается еще и трансформатор тока (на рис не показан). С выхода этого трансформатора через пороговую схему сигнал подается на вход УУ.

Особенность блоков питания построенных на основе микросхемы TL494CN в том, что она управляет запиранием VT1 и VT2 а не отпиранием. Это обстоятельство упрощает запуск блока. При включении питания блока симметричный мультивибратор, образованный транзисторами VT1 и VT2 совместно с трансформатором ТР1 начинает плавно возбуждаться и когда выходное напряжение +12В, от которого питается микросхема достигает нескольких вольт, микросхема приступает к исполнению своих управляющих обязанностей и блок выходит на рабочий режим. (вы заметили, что после нажатия кнопки включения ЭВМ, питание на нее подается не сразу)

Следует заметить, что некоторые блоки по этой причине не включаются при отсутствии нагрузки на выходах +12В.

Рекомендации:

1. Большинство цепей блока находится под высоким напряжением, что требует осторожности и квалификации при его ремонте.

2. Для проверки и ремонта блока надо иметь нагрузку – мощные резисторы, например, для цепи +5В нужен резистор 5 ОМ на 1Вт, что обеспечивает ток через него 1А. использование в качестве нагрузки системную плату или накопителя недопустимо – может их сжечь.

3. Чаще всего из строя выходят высоковольтные диоды выпрямителя и транзисторы, которые можно проверить Омметром (тестером) на пробой. Заменять их желательно на однотипные.

4. После замены указанных диодов и транзисторов блок лучше проверить до подключения к потребителям в ЭВМ. Например, на шину +12В подать напряжение +12В от внешнего источника и если генератор импульсов (на VT1 и VT2) исправен, он возбудится, а по форме импульсов на его базах можно судить об исправности большинства цепей блока.

5. Блоки питания РС обычно имеют стандартные конструкцию и набор жгутов с разъемами для питания системной платы и ее периферийных устройств. В большинстве РС на задней стенке корпуса имеется два разъема: входной для подключения к электросети и выходной для питания монитора, что обеспечивает связь земель монитора и системной платы. В некоторых, малогабаритных корпусах РС разъем для монитора отсутствует, а монитор подключается к отдельной розетке. В этом случае важно соблюдать правило заземления.

Выключатели блока от сети.

В старых моделях РС он располагался на задней панели вблизи от блока питания. Потом его перенесли на переднюю панель, что привело к появлению помех от кабеля соединяющего выключатель и блок.

В последствии выключатель (реле) расположили прямо в блоке, а к нему подвели цепь от слаботочной кнопки на передней панели. Таким образом высокое напряжение сети стало присутствовать только внутри экранного корпуса блока питания.

6. Мощность блоков питания лежит в пределах 100-150Вт для РС и 350-500Вт для серверов. Ими вырабатываются напряжения и токи:

+5В – ток от 10 до 50 А.

+12В – ток от 3,5 до 15 А.

-12В – ток от 0,3 до 1 А.

-5В – ток от 0,3 до 0,5 А.

Современные платы лучше себя чувствуют при напряжениях 4,9÷4,95В. Такое напряжение достигается с помощью регулировочного резистора устанавливаемого в блоке питания.

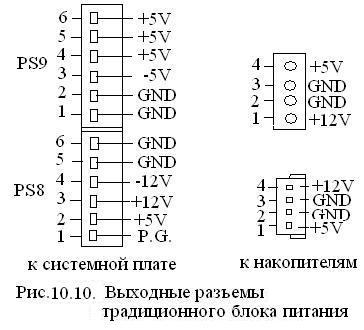

7. Выходные цепи блоков питания выводятся гибкими жгутами со стандартными разъемами, имеющими ключи, предохраняющие от неправильного соединения. Разъемы показаны на рис 10.10.

Маркировка проводов жгута цветами:

GND – черный

-12В – коричневый

+5В – красный (основной)

-5В – голубой

+12В – желтый

PG – белый (сигнал «питание в норме»)

8. Вентилятор питается от +12В. Современный вентилятор регулирует свою скорость вращением в зависимости от температуры внутри корпуса ЭВМ.

9. Уже появились новые блоки питания стандарта АТХ, которые значительно отличаются от прежних по габаритам, по электрическому интерфейсу, имеет дополнительный источник +3,3В для питания современного процессора, изготовленного по современной технологии (единица мк). Имеет так же «дежурный» источник с выходной цепью +5VSB c допустимым током 10мА.

Питает цепи управления энергопотребление РС и устройств активных и находится в «спящем» режиме. Например, факсмодем при получении входящего звонка способен разбудить ЭВМ, находящейся в «спящем» режиме. Есть уже блоки с выходом 720мА, который позволяет будить компьютер даже по приему пакета от дежурного хаба локальной сети. В интерфейс этого блока введен сигнал PS-ON, включающий основные источники блока питания +5В, +3,3В, +12В, -12В, -5В.

Интерфейс управления питания позволяет выполнять программное отключение питания. Все эти новшества направлены на энергосбережение.

10. Все питающие и сигнальные провода блока стандарта АТХ подключаются к системной плате основным разъемом с ключом, который отличается от традиционного. Есть также дополнительный разъем к системной плате позволяющий передачу сигналов контроля температуры самой платы и воздуха в корпусе ЭВМ тем самым позволяет регулировать скорость вращения вентилятора. Маркировка разъемов приведена на рис 10.11

GND – черный

+5В – красный

+12В – желтый

-5В – белый

-12В – синий

+3,3В – оранжевый

+3,3VBS – малиновый

-PS-ON – зеленый(сигнал управления источниками +5В, +3,3В, +12В, -12В, -5В)

-PW – OK – серый (сигнал нормального питания)

Дополнительный разъем:

+3,3В – белый с коричневыми полосками (сигнал ОС на стабилизатор напряжения)

Fan C – белый с синими полосками (сигнал управления вентилятором)

Fan M – белый (сигнал от датчика вентилятора)

1394V – белый с красными полосками

1394R – белый с черными полосками

(сигналы для источников питания 8÷48В шины IEEE 1394 (Fire Wire)).

Конец.
