Диаграммы «сущность – связь»

Под разработкой информационной модели предприятия в данном случае понимается моделирование и анализ всей информации, циркулирующей на предприятии. Создание таких моделей осуществляется на основе языков моделирования Чена и Беккера. Получаемые модели «сущность – связь» описывают объекты информационного поля организации и отношения между ними.

Тема 11. Разработка информационной модели процесса. Методология Чена-Беккера.

Анализ стоимостных характеристик процесса.

Такой анализ проводится в следующей последовательности:

1. На основе построенной модели процесса оценивается продолжительности и стоимость отдельных процедур.

2. Строиться график «время – затраты».

3. Проводится анализ полученного графика. В первую очередь выделяются наиболее продолжительные и наиболее затратные процессы. Выявляются периоды ожидания и мера их влияния на стоимость процесса.

Более подробный анализ стоимостных показателей процесса следует осуществлять на основе методологии ABC.

В подходе Чена используются следующие объекты моделирования и условные обозначения:

Сущность представляет совокупность экземпляров объектов с общими характеристиками. Один объект должен быть представлен только одной сущностью, которая должна быть уникальным образом обозначена. При этом имя сущности должно отражать совокупность (тип, класс, вид) объектов, но не отдельные экземпляры.

Сущности могут быть:

§ независимые;

§ зависимые;

§ ассоциированные.

Отношение представляет собой связь между сущностями. Имя отношения должно быть глаголом или глагольным оборотом. Отношения могут быть:

§ неограниченными (обязательными), то есть существующими до тех пор, пока существуют сущности,

§ ограниченными (необязательными), то есть условными между сущностями,

§ сущностно – ограниченными, то есть используемыми в тех случаях, когда сущности взаимозависимы.

Отношения могут быть:

§ один к одному,

§ один ко многим,

§ многие ко многим.

Тип отношения определяется значениями связей, принадлежащих одному и тому же отношению.

Связи используются для идентификации требований, которыеналагают сущности друг ко другу в рамках определенного отношения.Каждая связь соединяет сущность и отношение и может быть направлена только от отношения к сущности. Значение связи характеризует ее тип (значения могут быть «0 или 1», «0 или более», «1», «1 или более», «от 2 до 5»).

На рисунке 14 представлены условные обозначения, применяемые при разработке диаграмм «сущность – связь» в подходе Чена.

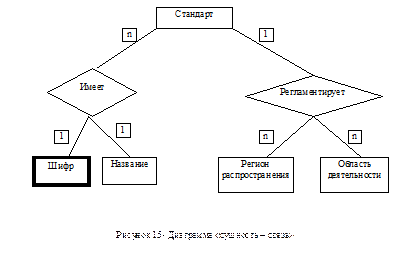

На рисунке 15 представлена диаграмма «сущность – связь», демонстрирующая отношения между объектами информационной системы нормативно-технической поддержки

процессов проектирования и строительства.

Диаграмма читается следующим образом. Каждый стандарт обладает уникальным шифром и названием. Стандарт регламентирует несколько областей деятельности. Одна область деятельности может регламентироваться несколькими стандартами. Стандарт регламентирует области деятельности в определенных регионах распространения. В одном регионе распространения может действовать несколько стандартов. При анализе

информационной структуры организации так же используются диаграммы атрибутов, диаграммы конкретизации и другие инструменты. Анализ информационной структуры может быть осуществлен с применением различных методологических подходов.
