Прямые частного положения

Задание прямой линии на чертеже

Прямые общего положения (рис. 7)

Рис. 7

1. Прямые, параллельные одной плоскости проекций (прямые уровня) (рис. 8)

l || π ₁ z = const l || π ₂ y = const

A ′′ B ′′ || x | A ′ B ′| = | AB | A ′ B ′ || x | A ′′ B ′′| = | AB |

Рис. 8

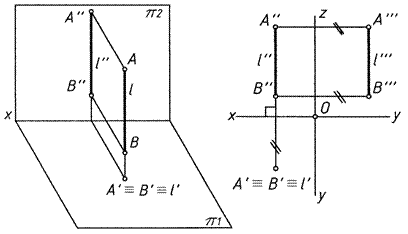

2. Прямые, перпендикулярные плоскости проекций (проецирующие) (рис. 9)

(при этом параллельны другой плоскости проекций)

l _┴ π₁ l _┴ π₂

Горизонтально-проецирующая Фронтально-проецирующая

| A ′′ B ′′| = | AB |; y = const | A ′ B ′| = | AB |; z = const

Рис. 9

Отметим проецирующие свойства таких прямых – совпадают с направлением проецирующих прямых, на перпендикулярную к ним плоскость проекций проецируются в точку.
