Частные случаи. Пересечение прямой линии с поверхностью вращения

Пересечение прямой линии с поверхностью вращения

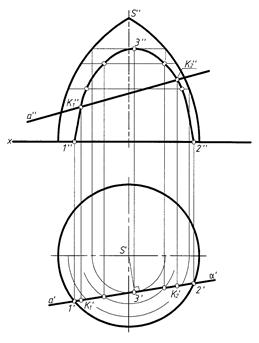

Общий случай (рис. 5)

Последовательность построения аналогична задаче пересечения прямой с плоскостью:

1) α - вспомогательная проецирующая плоскость;

2) ;

3) α ∩ поверхностью → кривая (1 – 3 – 2);

4) кривая (1 – 3 – 2) ∩ a → K ₁; K ₂.

Рис. 5

Рис. 6 – прямая – проецирующая; рис. 7 – поверхность – проецирующая; рис. 8 – прямая и – поверхность – проецирующие.

Рис. 6 Рис. 7 Рис. 8
