Стыки стеновых панелей

Рис. 9. Конструкция вертикального упруго- податливого стыка панелей:

1 — стальная накладка, 2 — закладные детали, 3 — тяжелый бетон, 4 — термовкладыш, 5 — полоса гид- роизола или рубероида, 6 — гернит или пороизол, 7— раствор или герметик

Рис. 10. Монолитный вертикальный стык:

а — вертикальный стык, б — то же, с утепляющим па­кетом, 1 — наружная керамзитобетонная панель, 2 - анкер диаметром 12 мм, 3 — дренажный канал, 4 - пороизоловый жгут, 5 — герметик, 6 — прокладка, 7 — скобы, 8 — бетон, 9 — внутренняя несущая панель из железобетона, 10 — петля, 11 — минераловатный пакет

Рис. 11. Жесткий вертикальный стык трех­слойных стеновых панелей:

1 — герметик, 2 — рубероид или гидроизол, 3 — термо­вкладыш (минераловатный пакет, обернутый плен­кой), 4 — термоизоляционный слой панели, 5 — тяжелый бетон

Рис. 12. Соединение стеновых панелей с по­мощью сварного стального анкера-связи:

1 — арматурные выпуски из панелей, 2 — сварные швы, 3 — Т-образный анкер-связь, I — деталь анке­ра-связи

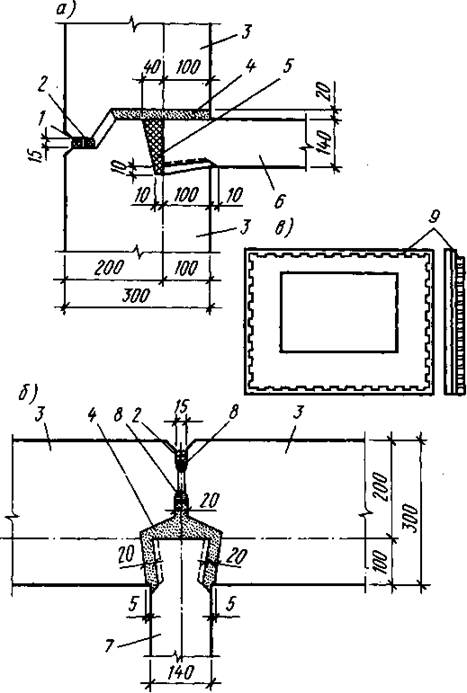

Рис. 13. Безметалльный стык панелей:

а — горизонтальный стык, б — вертикальный стык, в — схема панели, 1 — герметизирующая мастика, 2 — уплотнительный шнур, 3 — панель наружной стены, 4 — раствор, 5 — утеплитель, 6 — панель пере­крытия, 7 — панель внутренней поперечной стены, 8 — гернит или пороизол, 9 — шпонка

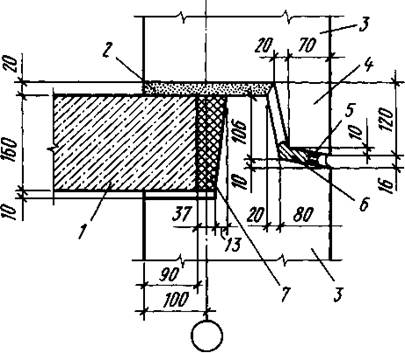

Рис. 14. Конструкция горизонтального сты­ка однослойных стеновых панелей:

1 — железобетонная панель перекрытия, 2 — цемент­ный раствор, 3 — стеновая панель, 4 — противодож- девой барьер, 5 — герметизирующая мастика (тио- коловая или полиизобутиленовая УМС-50), б — пороизол или гернит, 7 — термовкладыш в гидро­изоляционной оболочке

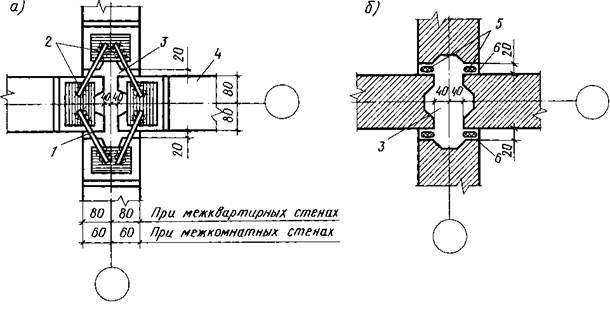

Рис. 15. Конструкция стыка внутренних стен:

а — на уровне перекрытий, б — на уровне сечения панелей, 1 — соединительные стержни диаметром 12 мм, 2 — закладные детали, 3 — монолитный бетон, 4 — панель продольной внутренней стены, 5 — упругая прокладка (антисептированная мягкая древесноволокнистая плита, обернутая толем), б — цементный раствор

Рис. 16. Конструкция соединения панелей внутренних стен и перекрытий:

1 — цементный раствор, 2 — стеновая внутренняя панель, 3 — паз длиной 100 мм, 4 — самофиксирую­щийся болт диаметром 25 мм, 5 — панель перекрытия

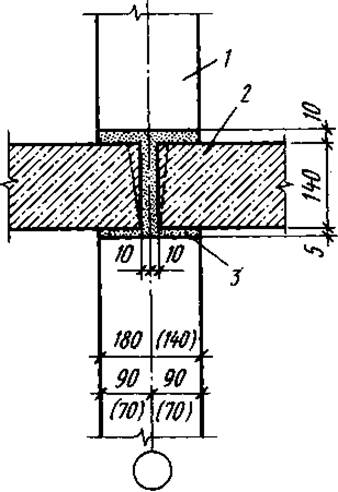

Рис. 17. Конструкция горизонтального плат­форменного стыка панелей внутренних попе­речных несущих стен:

1 — панель внутренней стены, 2 — панель перекры­тия, 3 — цементно-песчаная паста
