Конструктивные решения монолитных стен и перекрытий

Внутренние стены монолитных зданий выполняют из тяжелого бетона класса не ниже С20/25. При назначении толщины стен выбирают оптимальную ее величину по условиям обеспечения прочности, жесткости, звукоизолируемости и пожаростойкости. Так, по условиям звукоизоляции, толщина межквартирной стены из тяжелого бетона должна быть 160 мм. Такая толщина рекомендована для жилых зданий до 16 этажей и при пролетах до 4,8 м. При увеличении этажности или пролетов перекрытий толщина внутренних стен из того же тяжелого бетона увеличивается. Так, для зданий до 25 этажей – до 180…200 мм. Толщина наиболее нагруженных стен определяется расчетом.

Монолитные наружные стены проектируют однослойными из легких бетонов. Толщина стен в соответствии с теплотехническим расчетом от 300 до 500 мм.

Сборно-монолитные стены обычно включают монолитный слой толщиной 120 мм, отформованный из тяжелого или конструктивного легкого бетона. Сборный элемент стены – скорлупа – несет утепляющие и защитно-отделочные функции и располагается снаружи от монолитного слоя в качестве оставляемой опалубки. Конструкции скорлуп крепятся к монолитному слою на гибких стальных связях.

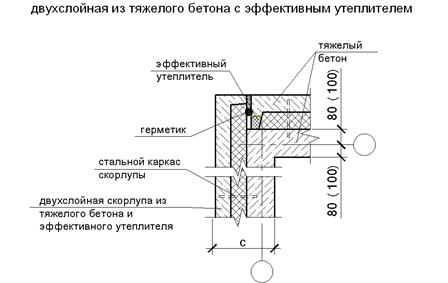

Монолитные наружные стены

с утепляющими и отделочными наружными навесными панелями-скорлупами

В зданиях из монолитного железобетона применяют как монолитные, так и сборно-монолитные перекрытия. Монолитные плиты перекрытия выполняются толщиной 160 мм в виде плит сплошного сечения с опиранием на несущие стены по контуру конструктивных ячеек или по трем сторонам. Их толщина зависит от величины пролета. Ориентировочно можно рекомендовать для них следующие толщины:

при пролетах до 4,8 м – 160 мм;

при пролетах до 6,0 м – 180…200 мм;

при пролетах до 7,8 м – 220…250 мм;

при пролетах до 9,0 м – не менее 280 мм. Толщина плит проверяется расчетом.

а) Перекрытие в виде гладкой плиты

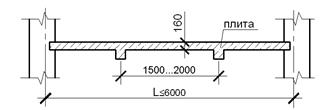

б) Ребристое перекрытие

в) Часторебристое перекрытие

г) Кессонное перекрытие – это перекрытие, в котором высота главной и второстепенной балки одинаковы, а колонны отсутствуют.

д) Безбалочное перекрытие
