Разность потенциалов

Разность потенциалов между двумя точками в схеме представляет со­бой разность их напряжений (относительно общей точки, обычно зе­мли). Например, разность потенциалов между точками А и В на рис. 1.8

U_ab = φ_a - φ_b = (U_а - U_b),

где U_a - напряжение в точке А, U_b - напряжение в точке В.

Напряжения U_a и U_b измеряются относительно провода Е, име­ющего нулевой потенциал. Например, если U_a = 5 В и U_b = З В, то U_ab = U_a - U_b = 5 – 3 = 2 В (рис. 1.6). Напряжения могут отличаться по знаку быть отрицательными и положительными. Разность потенциалов между двумя точками, имеющими напряжения с противоположными знаками, равна сумме этих напряже­ний. Например, если U_c = 3В, а U_b = -2 В, то U = U_c + U_b = 3 + 2 = 5 В. Итак, если два напряжения имеют одинаковую полярность, или оди­наковые знаки, то разность потенциалов между ними равна их разности. Если же напряжения имеют разные знаки, то разность потенциалов ме­жду ними равна их сумме.

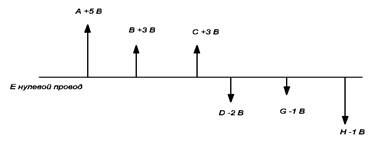

Рис.1.6
