Противовыбросовое оборудование




Противовыбросовое оборудование предназначено для герметизации устья скважины с целью предотвращения открытых выбросов.

В состав противовыбросового оборудования входят:

  • превенторы;
  • устьевая крестовина;
  • надпревенторная катушка и разъемный желоб;
  • манифольды для обвязки стволовой части противовыбросового оборудования, с помощью которых управляют скважиной при ГНВП.



В зависимости от ожидаемо интенсивности ГНВП, обусловленной геологическими факторами бывают следующие схемы противовыбросового оборудования, установленные ГОСТом:

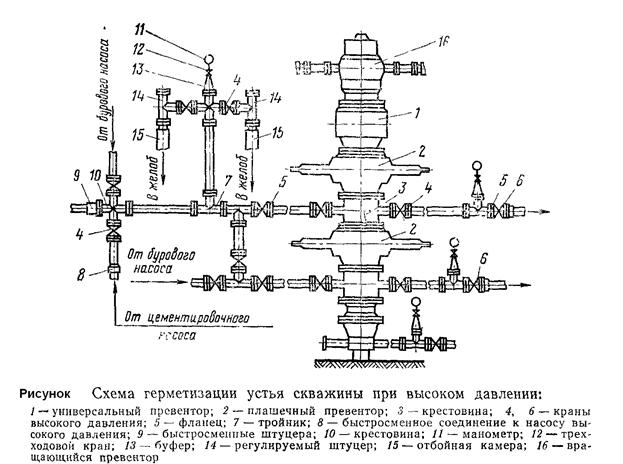

  1. Двухпревенторная (универсальный и плашечный привенторы) с двумя линиями манифольда и одной крестовиной (рисунок 38).
  2. Трехпревенторная (универсальный и два плашечных привентора) с двумя линиями манифольда и одной крестовиной.
  3. Трехпревенторная с двумя линиями манифольда и двумя крестовинами.
  4. Трехпревенторная с тремя линиями манифольда и двумя крестовинами.



В типовых схемах 1-3 допускается замена универсального превентора дополнительными плашечными.

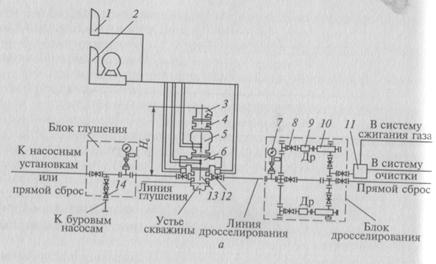

Рисунок 38.

Двухпревенторная

схема обвязки обвязки устья

скважины



1 – вспомогательный пульт,

2 – основной пульт (станция

гидравлического управления),

3 – разъемный желоб,

4 – фланцевая катушка,

5 – универсальный превентор,

6 – плашечный превентор



Типоразмеры превенторов выбирают с учетом давления вскрываемых пластов и диаметра отверстия стволовой части противовыбросового оборудования, необходимого для прохода долот и труб.

Манифольд противовыбросового оборудования состоит из линий дросселирования и глушения, которые соединяются со стволовой частью противовыбросового оборудования и представляют собой систему трубопроводов и арматуры. Линия глушения соединяется с буровыми насосами и служит для закачки в скважину утяжеленного раствора по межтрубному пространству.

Дроссели (штуцеры) имеют ручное или гидравлическое дистанционное управление и служат для создания противодавления на пласт с целью плавного регулирования скорости потока жидкости, поступающей из скважины. Работа дросселя регулируется осевым перемещением конического наконечника, в результате которого изменяется проходное сечение дросселя.

В линиях глушения и дросселирования применяются высококачественные бесшовные трубы. Фланцевые соединения манифольда уплотняются металлическими кольцевыми прокладками. Противовыбросовое оборудование монтируется на устьевой крестовине колонной головки. При несоответствии диаметров крестовины и превентора между ними устанавливается переводной фланец. Линии манифольда должны быть прямыми и поворот допускается в исключительных случаях.





39..





Превенторы, задвижки и дроссели открываются и закрываются с основного и вспомогательного пультов. Основной пульт вместе со станцией гидравлического управления устанавливается на расстоянии не менее 10 м от устья скважины, обеспечивающем безопасность доступа к нему в случае возникновения пожара. Вспомогательный пульт располагается у поста бурильщика и дублирует основной пульт управления.

Механический привод используется для закрытия плашечных превенторов в случае отказа гидравлического привода, а также для фиксации плашек в закрытом состоянии на длительное время.
