Элементы посадки судна. Дифферент.Увеличение дифферента на корму приводит к смещению центра бокового сопротивления от миделя в сторону кормы

Дифферент. Увеличение дифферента на корму приводит к смещению центра бокового сопротивления от миделя в сторону кормы, поэтому возрастает устойчивость судна на курсе и ухудшается его поворотливость. С другой стороны, дифферент на нос резко ухудшает устойчивость на курсе - судно становится рыскливым, что усложняет маневрирование в стесненных условиях. Поэтому судно стараются загрузить так, чтобы оно в течении рейса имело небольшой дифферент на корму.

Крен. Крен судна нарушает симметричность обтекания корпуса. Площадь погруженной поверхности скулы накрененного борта становится больше соответствующей площади скулы приподнятого борта.

В результате судно стремится уклониться в сторону, противоположную крену, т.е. в сторону наименьшего сопротивления.

Осадка. Изменение осадки приводит к изменению площади бокового сопротивления погруженной части корпуса и площади парусности. В результате, с увеличением осадки улучшается устойчивость судна на курсе и ухудшается поворотливость, а с уменьшением осадки - наоборот. Кроме того уменьшение осадки вызывает увеличение площади парусности, что приводит к относительному усилению влияния ветра на управляемость судна.

Вопроси для обсуждения

1.Маневрирование. Скорость судна. Управляемость. Устойчивость на курсе. Поворотливость. Тяга винта.

2. Силы сопротивления движению судна

3.Инерция судна

4. Конструктивные факторы.

ЛЕКЦИЯ 5

Силы и моменты, действующие на судно при его движении

План лекции:

1. Движущие, внешние и реактивне силы, действующие на судно.

2. Силы, действующие на судно при прямолинейном движении.

3. Силы, действующие на судно при поворотах.

4. Силы и моменты, связанные с воздействием ветра.

При рассмотрении движения судна используется связанная с центром тяжести судна прямоугольная система координат XYZ. Положительное направление осей: Х - в нос; Y - в сторону правого борта; Z - вниз.

Все силы, действующие на судно, разделяются на три группы: движущие, внешние и реактивные.

К движущим относятся силы, создаваемые средствами управления: сила тяги винта, боковая сила руля, силы,создаваемые средствами активного управления.

К внешним силам относятся силы давления ветра, волнения моря, течения.

К реактивным относятся силы, возникающие в результате движения судна под действием движущих и внешних сил. Они разделяются на инерционные - обусловленные инертностью судна и присоединенных масс воды и возникающие только при наличии ускорений. Направление действия инерционных сил всегда противоположно действующему ускорению. Неинерционные силы обусловлены вязкостью воды и являются гидродинамическими силами.

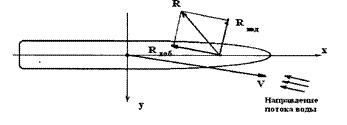

При анализе сил, действующих на судно, оно рассматривается как вертикальное крыло симметричного профиля относительно диаметральной плоскости (ДП). Применительно к судну, основные свойства крыла формулируются следующим образом:

* если судно перемещается прямолинейно в потоке воды или воздуха под некоторым углом атаки, то помимо силы лобового сопротивления, направленной противоположно движению, возникает подъемная сила, направленная перпендикулярно набегающему потоку. В результате равнодействующая этих сил не совпадает с направлением потока. Величина равнодействующей сил пропорциональна углу атаки и квадрату скорости набегающего потока;

* точка приложения равнодействующей силы смещена по ДП от центра площади крыла навстречу потоку. Величина этого смещения тем боьше, чем острее угол атаки. При углах атаки близких к 90 градусам, точка приложения равнодействующей силы совпадает с центром парусности (для надводной части судна) и центром бокового сопротивления (для подводной части);

* применительно к подводной части корпуса судна: угол атаки является углом дрейфа, а для надводной части - кусовым углом (КУ) кажущегося ветра;

* центр бокового сопротивления обычно совпадает с центром тяжести судна, а положение центра парусности зависит от расположения надстроек.
