Приборы непосредственного измерения линий




Виды измерений линий

Лекция 5. Измерение длин линий

5.1. Виды измерений линий

5.2. Приборы непосредственного измерения линий

5.3. Компарирование лент и рулеток

5.4. Вешение линий

5.5. Порядок измерения линий штриховой лентой

5.6. Вычисление горизонтальной проекции наклонной линии местности

5.7. Косвенные измерения длин линий

5.8. Параллактический способ измерения расстояний

5.9. Вопросы для самоконтроля

Измерения линий на местности могут выполняться непосредственно, путем откладывания мерного прибора в створе измеряемой линии, с помощью специальных приборов дальномеров и косвенно. Косвенным методом измеряют вспомогательные параметры (углы, базисы), а длину вычисляют по формулам.

Для измерения длин линий посредством откладывания мерного прибора используют стальные мерные ленты, которые обычно изготавливают из ленточной углеродистой стали. В геодезической практике чаще всего применяются штриховые и шкаловые ленты.

Штриховые ленты (рис. 47, а) имеют длину 20 и 24 м, ширину 15 – 20 мм и толщину 0,3 – 0,4 мм.

Рис. 47. Мерные ленты.

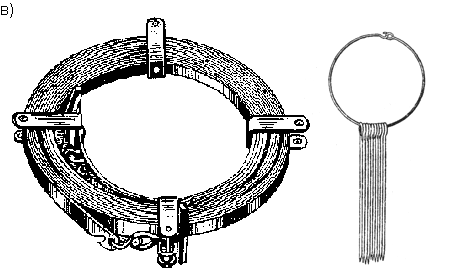

На ленте нанесены метровые деления, обозначенные прикрепленными бляшками, и дециметровые деления, обозначенные отверстиями. Метровые деления на обеих сторонах оцифрованы. Счет оцифровки делений ведется на одной стороне от одного конца ленты, а на другом – от другого конца. За длину ленты принимают расстояние между штрихами, нанесенными на крюках у концов ленты. К крюкам приделаны ручки. К ленте прилагается 6 или 11 шпилек на кольце. Шпильки сделаны из стальной проволоки диаметром 5 – 6 мм и длиной 30 – 40 см в нерабочем положении ленту наматывают на кольцо (рис. 47, в).

Шкаловая лента (рис.47, б) выпускается длиной 20 – 24 м, шириной 6 – 10 мм и толщиной 0,15 – 0, 20 мм. На обоих концах ленты, в пределах второго дециметра, имеются миллиметровые шкалы длиной по 100 мм каждая.

Для измерения небольших расстояний применяют стальные и тесьмяные рулетки длиной 5, 10, 20, 50 м. Деления на рулетках нанесены на одной стороне через 1см и редко через 1 мм. Свернутая рулетка помещается в металлический или пластмассовый корпус.
