Как в автокаде выделить слой

Заходим в ФорматСлой. Наверняка вы заметили, что, помимо названий слоев в этом окне присутствуют также несколько атрибутов слоя, такие как Тип линии, Цвет, Вес линий, Заблокировать, Заморозить и т.д.

Для примера, изменим цвет всех трех прямоугольников на чертеже. Левой кнопкой мыши выбираем созданный недавно слой Детали, нажимаем на белый квадратик (Цвет), и выбираем любой цвет из палитры.

Затем нажимаем OK и Применитьв Диспетчере свойств слоем. Готово

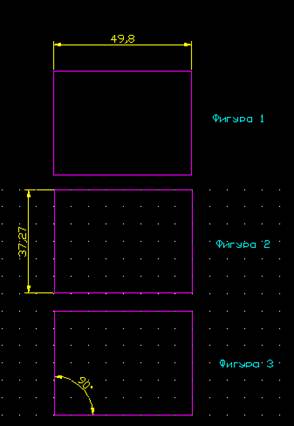

Теперь все прямоугольники на чертеже, которые принадлежат слою Детали, окрасились в фуксию.

Таким же образом меняем цвета всех слоев на чертеже (сначала выбираем слой в списке слоев, а затем меняем его Цвет). На выходе должно получиться что-то подобное этому (красивый цветной чертеж) :

Конечно, вы уже догадались, что при помощи слоев в автокаде можно менять не только цвет, но и вес линий, тип линий, и еще многие свойства объектов на слое. Работа со слоями в Autocad может быть очень удобна в том случае, если на чертеже располагается много однотипных объектов. В случае, если вы хотите изменить свойства всех этих объектов разом, вам не придется выделять каждый объект по отдельности – достаточно будет выбрать слой, и изменить (или задать) свойство слоя, а не отдельного объека.

В частности, разные цвета для разных слоев в автокаде могут быть полезны для наглядности при создании сложного сборочного чертежа детали. Вы сразу увидите, какой элемент находится на каком слое.
