Центробежные насосы

В динамическом насосе жидкая среда перемещается в камере, сообщающейся с входом и выходом постоянно, т. е. жидкость движется через рабочую камеру непрерывным потоком.

Основные схемы и конструкции насосов показаны на рисунках 2.184…2.192.

По виду сил, действующих на жидкую среду, динамические насосы подразделяются на лопастные, насосы трения и электромагнитные.

В лопастных насосах жидкая среда перемещается путем обтекания лопасти. В эту группу входят центробежные и осевые насосы.

В насосах трения жидкость перемещается под воздействием сил трения. К этой группе относятся вихревые, дисковые, черпаковые, вибрационные, лабиринтные, шнековые и струйные насосы. В электромагнитных насосах жидкость перемещается под действием электромагнитных сил.

Центробежные осевые и вихревые насосы отличаются вращающимся в неподвижном корпусе рабочим колесом, снабженным лопатками.

Колесо, приводимое в движение двигателем, взаимодействуя с жидкостью, сообщает последней некоторое количество энергии, которое и расходуется на создание давления или напора.

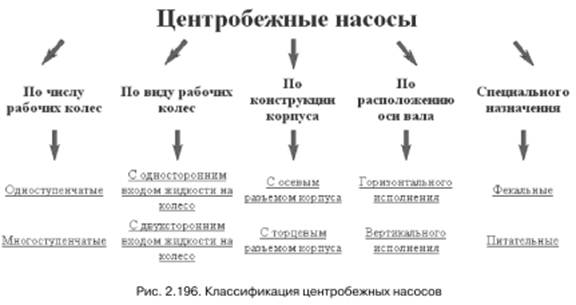

В настоящее время принята следующая классификация центробежных насосов (рис. 2.196).

Весьма существенным преимуществом центробежных насосов являются малые габариты, большие скорости вращения, с которыми работают движущиеся части насосов и перемещается жидкость.

Отсутствие в центробежных насосах возвратно-поступательного движения и вызываемых им сил инерции допускает возможность работы при минимальных размерах фундаментов. В связи с этим стоимость самого насоса, помещения, первоначальной установки, дальнейшего ухода и ремонта значительно меньше, чем для поршневого насоса.

Второе преимущество центробежных насосов заключается в отсутствии клапанов и прочих деталей, которые часто являются причиной неполадок в работе поршневых насосов.

Третьим преимуществом центробежных насосов является наличие вращательного движения одного лишь вала, притом с большим числом оборотов без возвратно -

поступательных движений каких-либо частей, что значительно упрощает соединение с двигателем, устраняет сложные передаточные механизмы, особенно при непосредственном присоединении центробежного насоса к двигателю на одном валу.

Менее распространены паровые прямодействующие поршневые насосы. Незначительно используются плунжерные прямодействующие и приводные поршневые насосы.
