Уплотнение грунта грунтовыми сваями

Глубинное уплотнение

Способы глубинного уплотнения грунта:

1. Уплотнение грунта грунтовыми сваями

2. Глубинное виброуплотнение

3. Уплотнение оснований предварительным замачиванием

Состав процессов при уплотнении грунта грунтовыми сваями:

1. Продавливание скважин

Способы продавливания скважин:

1. Станками ударно-канатного бурения

2. Металлической трубой с коническим наконечником

3. Спиралевидным снарядом (винтовое продавливание)

Спиралевидный снаряд

2. Заполнение скважин грунтом с послойным уплотнением

3. Повторная проходка скважин

Размещение грунтовых свай в плане

Глубинное виброуплотнение

Установка ВУУП – 6

Состав процессов:

1. Установку подвешивают на стреле крана вертикально над местом погружения

2. Включение вибропогружателя и подача воды к наконечнику (Р = 0,3 – 0,6 МПа)

3. Погружение установки на требуемую глубину со скоростью 1- 2 м/мин

(под действием собственной массы и вибрации)

Схема уплотнения и рыхления

Уплотнение оснований предварительным замачиванием

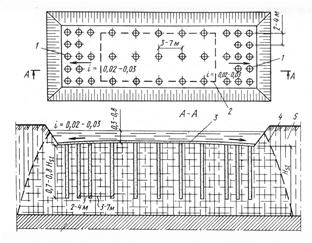

Схема производства работ

Состав процессов:

1. Разработка котлована

2. В связных грунтах бурение скважин диаметром 15 см, которые заполняются песком

3. Заполнение водой толщиной 0,3 – 0,8 м

4. Выдерживание

Время необходимое для замачивания грунта T = γh / Kф,

где γ – коэффициент, зависящий от условий производства работ;

h – толщина уплотняемого слоя грунта;

Kф – коэффициент фильтрации

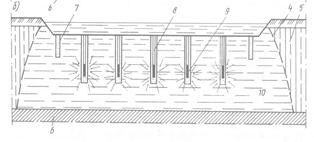

Уплотнение замачиванием с глубинными взрывами

Дата добавления: 2014-01-05
