З’єднання обмоток генератора і фаз приймача трикутником

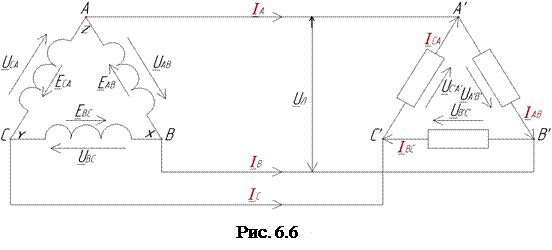

Якщо в незв’язаному трифазному колі з’єднати точки A і z, B і x, C і y фаз генератора, а фази приймача з’єднати в замкнутий контур, то одержимо трипроводове трифазне коло, з’єднане трикутником (рис.6.6). Умовне При симетричній системі фазних ЕРС і правильному їх з’єднанні завжди виконується умова: E AB+ E BC+ E CA=0. Якщо з’єднати обмотки генератора трикутником при несиметричній системі трифазних ЕРС то може статися коротке замикання. При з’єднанні трикутником мають місце фазні і лінійні напруги та струми: E AB, E BC, E CA – фазні ЕРС генератора Е ф; I A; I B; I C.– лінійні струми ІЛ, які протікають в лінійних проводах; I AB; I BC; I CA – фазні струми Іф, які протікають в фазах генератора та приймача; U AB, U BC, U CA – фазні напруги генератора U ф; U A'B'; U B'C'; U C'A' - фазні напруги приймача U' ф. Позитивний напрям фазних ЕРС приймаємо від кінця обмотки до початку, напруги – від початку до кінця, а позитивний напрям струму співпадає з позитивним напрямом напруги. Із електричної схеми видно, що при з’єднанні трифазного кола трикутником U ф = U Л.
Встановимо зв’язок між фазними та лінійними струмами. Для цього скористаємося рівняннями за першим законом Кірхгофа для вузлів A', B', C':
вузол A':→ I A - I AB + I AC=0 I A= I AB - I CA; вузол B':→ I B + I AB - I BC=0 I B= I BC - I AB; I A+ І В+ І С=0. вузол C': → I C + I BC - I CA=0 I C= I CA - I BC.
Для трифазного кола, з’єднаного трикутником, завжди виконується рівність: I A+ I B+ I C=0, і тому вона використовується для перевірки правильності розрахунку кола. Побудуємо векторну діаграму струмів для симетричної трифазної системи (рис. 6.7). Симетричною називається система, коли струми рівні по величині і зсунуті на кут 120◦.
Послідовність побудови:
3. Будуємо векторну діаграму лінійних струмів, для цього достатньо з’єднати вершини А, В, С. Струми ІА, IB; IC рівні. Чисельне співвідношення між IФ та IЛ таке ж, як між UФ та UЛ для з’єднання зіркою: IЛ =Iф. Отже, для трипроводового з’єднання трифазного кола трикутником справедливо:
U Л = U Ф ; IЛ =Iф.
