Узкополосное согласование

Режим бегущей волны создается только на одной фиксированной частоте.

Методика:

1) Проводимость нагрузки: Y_Н=G_Н+iB_Н, где G_Н¹0, с помощью отрезка линии длиной l трансформируют в Y₁=G_В1+iB₁, активная часть равна волновой проводимости линии.

2) Реактивная часть проводимости Y₁ компенсируется включением равной по величине и обратной по знаку проводимости.

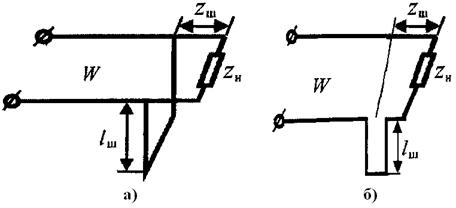

Рисунок 12.2 – Включение шлейфа: а) параллельное; б) последовательное

Рисунок 12.3 – Диафрагмы: а) емкостная; б) индуктивная;

в) резонансная

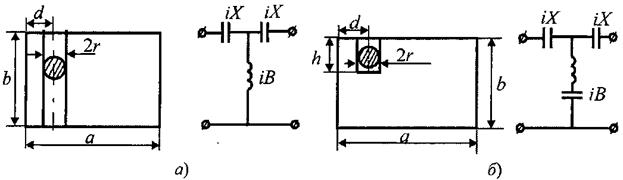

Рисунок 12.4 – Штыри: а) индуктивный; б) резонансный

Узкополосное согласование в линиях с волнами Т–типа чаще всего выполнятся с помощью шлейфов (см. рисунок 12.2), который имеет реактивное сопротивление. В полых волноводах вместо шлейфа могут использоваться диафрагмы (см. рисунок 12.3) или штыри (см. рисунок 12.4).

Место включения шлейфа выбирается так, чтобы Z_BX в месте разрыва активное и равно Z_B.

Если использовать реактивные элементы нежелательно, то применяют четвертьволновой трансформатор: L_тр =l _Bтр / 4. Место включения трансформатора выбирают так, чтобы оно приходилось или в узел или в пучность напряжённости электрического поля, т.е. было чисто активным (см. рисунок 12.5).

Чтобы согласование было идеальным, надо в минимуме: , в максимуме .

Если Z_Н – чисто активное, то трансформатор можно подключать прямо к нагрузке.

КБВ (КСВ) имеется в виду тот, что был до согласования.

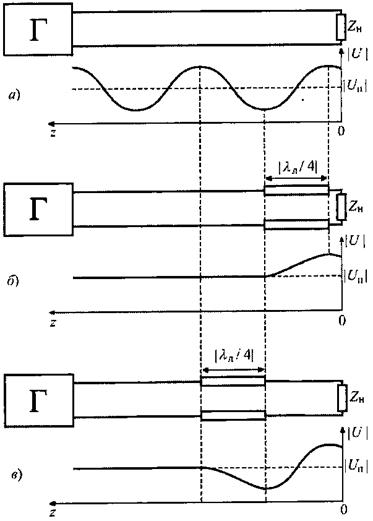

Рисунок 12.5 – Эпюры напряжений в линии: а) с комплексной нагрузкой; б) с комплексной нагрузкой и трансформатором W_тр>W_л; в) с комплексной нагрузкой и трансформатором W_тр<W_л
