Частично ассоциативное распределение

При данном способе размещения, несколько соседних строк (фиксированное число, не менее двух) из 128 строк кэш-памяти образуют структуру называемую группой. Структура кэш-памяти, основанная на использовании частично ассоциативного распределения, показана на рис. 8.21. В данном случае в одну группу Е входят 4 строки А, В, С, D.

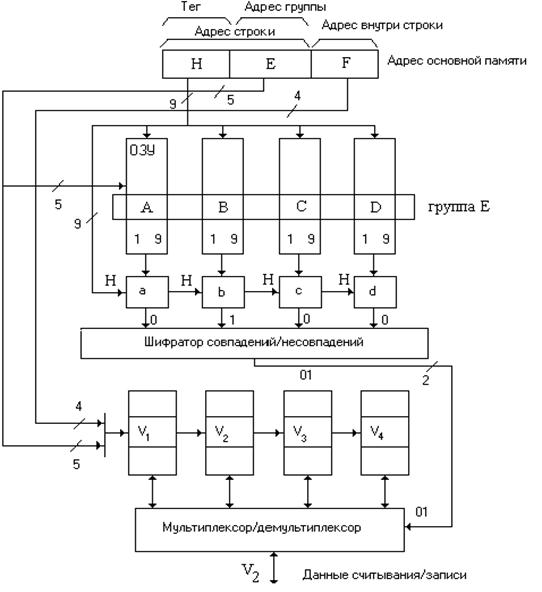

Рис. 8.21.Структура кэш-памяти, основанная на использовании частично ассоциативного распределения.

Адрес строки НЕ основной памяти (14 бит) разделяется на две части: Н-тег (старшие 9 бит) и Е - адрес группы (младшие 5 бит). Адрес строки внутри кэш-памяти, состоящий из 7 бит, разделяется на адрес группы Е (5 бит) и адрес строки внутри группы (2 бит: 00,01,10,11).

Для помещения в кэш-память строки, хранимой в ОП по адресу НЕF, необходимо выбрать группу с адресом Е. При этом не имеет значения, какая из четырех строк в группе может быть выбрана. Для выбора группы используется метод прямого распределения, а для выбора строки в группе используется метод полностью ассоциативного распределения.

Когда центральный процессор запрашивает доступ по адресу НЕF, то осуществляется обращение к массиву тегов по адресу Е, выбирается группа из четырёх тегов (а, b, с, d), каждый из которых сравнивается со старшими 9 битами (Н) адреса строки. На выходе четырех схем сравнения формируется унитарный код совпадения (Н=А – код: 1000, Н=В – код: 0100, Н=С – код: 0010, Н=D – код: 0001), который на шифраторе преобразуется в двухразрядный позиционный код, служащий адресом для выбора банка дан­ных (00,01,10,11) – адрес строки внутри группы.

Одновременно осуществляется обращение к массиву данных (банкам V₁, V₂, V₃, V₄,) по адресу ЕF (9 бит) и считывание из банка V₂ требуемой строки или слова.

При пересылке новой строки в кэш-память удаляемая из нее строка выбирается из четырех строк соответствующего набора (группы).
