Таблицы истинности

Логические операции удобно описывать так называемыми таблицами истинности, в которых отражают результаты вычислений сложных высказываний при различных значениях исходных простых высказываний. Простые высказывания обозначаются переменными (например, A и B).

Логические основы компьютера

В ЭВМ используются различные устройства, работу которых прекрасно описывает алгебра логики. К таким устройствам относятся группы переключателей, триггеры, сумматоры.

Кроме того, связь между булевой алгеброй и компьютерами лежит и в используемой в ЭВМ системе счисления. Как известно она двоичная. Поэтому в устройствах компьютера можно хранить и преобразовывать как числа, так и значения логических переменных.

Переключательные схемы

В ЭВМ применяются электрические схемы, состоящие из множества переключателей. Переключатель может находиться только в двух состояниях: замкнутом и разомкнутом. В первом случае – ток проходит, во втором – нет. Описывать работу таких схем очень удобно с помощью алгебры логики. В зависимости от положения переключателей можно получить или не получить сигналы на выходах.

Вентили, триггеры и сумматоры

Вентиль представляет собой логический элемент, который принимает одни двоичные значения и выдает другие в зависимости от своей реализации. Так, например, есть вентили, реализующие логическое умножение (конъюнкцию), сложение (дизъюнкцию) и отрицание.

Триггеры и сумматоры – это относительно сложные устройства, состоящие из более простых элементов – вентилей.

Триггер способен хранить один двоичный разряд, за счет того, что может находиться в двух устойчивых состояниях. В основном триггеры используется в регистрах процессора.

Сумматоры широко используются в арифметико-логических устройствах (АЛУ) процессора и выполняют суммирование двоичных разрядов.

Изображения, использованные в статье

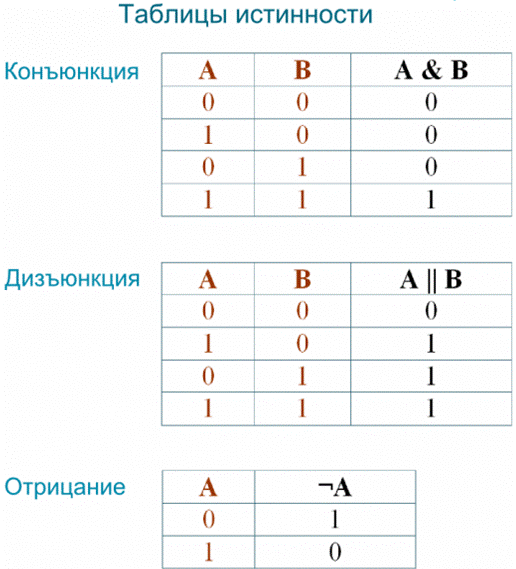

Таблицы истинности для конъюнкции, дизъюнкции и отрицания

Законы алгебры логики

Для логических величин обычно используются три операции:

Конъюнкция – логическое умножение (И) – and, &, ∧.

Дизъюнкция – логическое сложение (ИЛИ) – or, |, v.

Логическое отрицание (НЕ) – not, ¬.

Логические выражения можно преобразовывать в соответствии с законами алгебры логики:

Законы рефлексивности

a ∨ a = a

a ∧ a = a

Законы коммутативности

a ∨ b = b ∨ a

a ∧ b = b ∧ a

Законы ассоциативности

(a ∧ b) ∧ c = a ∧ (b ∧ c)

(a ∨ b) ∨ c = a ∨ (b ∨ c)

Законы дистрибутивности

a ∧ (b ∨ c) = a ∧ b ∨ a ∧ c

a ∨ b ∧ c = (a ∨ b) ∧ (a ∨ c)

Закон отрицания отрицания

¬ (¬ a) = a

Законы де Моргана

¬ (a ∧ b) = ¬ a ∨ ¬ b

¬ (a ∨ b) = ¬ a ∧ ¬ b

Законы поглощения

a ∨ a ∧ b = a

a ∧ (a ∨ b) = a
