Конструкції з’єднань між генераторами, силовими трансформаторами і ЗРУ 6 – 10 кВ. Відкриті струмопроводи. Комплектні струмопроводи. Кабельні з’єднання

Основное электрическое оборудование электростанций и подстанций (генераторы, трансформаторы, синхронные компенсаторы) и аппараты в этих цепях (выключатели, разъединители и др.) соединяются между собой проводниками разного типа, которые образуют токоведущие части электрической установки.

Рассмотрим типы проводников, применяемых на электростанциях ц подстанциях. На рисунке упрощенно, без разъединителей, показаны элементы схем ТЭЦ.

Цепь генератора на ТЭЦ. В пределах турбинного отделения от выводов генератора G до фасадной стены (участок А Б) токоведущие части выполняются шинным мостом из жестких голых алюминиевых шин или комплектным пофазно-экранированным токопроводом (в цепях генераторов мощностью 60 МВт и выше). На участке БВ между турбинным отделением и главным распределительным устройством (ГРУ) соединение выполняется шинным мостом или гибким подвесным токопроводом.

Все соединения внутри закрытого РУ 6–10 кВ, включая сборные шины, выполняются жесткими голыми алюминиевыми шинами прямоугольного или коробчатого сечения. Соединение от ГРУ до выводов трансформатора Т1 (участок ИК) осуществляется шинным мостом или гибким подвесным токопроводом.

Токоведущие части в РУ 35 кВ и выше обычно выполняются сталеалюминиевыми проводами АС. В некоторых конструкциях ОРУ часть или вся ошиновка может выполняться алюминиевыми трубами.

Цепь трансформатора собственных нужд. От стены ГРУ до выводов Т2, установленного вблизи ГРУ, соединение выполняется жесткими алюминиевыми шинами. Если трансформатор собственных нужд устанавливается у фасадной стены главного корпуса, то участок ГД выполняется гибким токопроводом. От трансформатора до распределительного устройства собственных нужд (участок ЕЖ) применяется кабельное соединение.

В цепях линий 6 – 10 кВ вся ошиновка до реактора и за ним, а также в шкафах КРУ выполнена прямоугольными алюминиевыми шинами. Непосредственно к потребителю отходят кабельные линии.

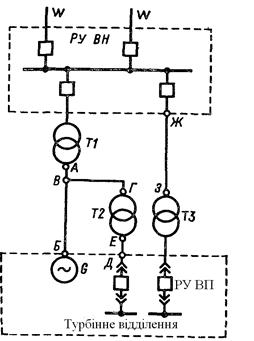

В блоке генератор – трансформатор на КЭС участок АБ и отпайка к трансформатору собственных нужд ВГ выполняются другого способа соединения зависит от взаимного расположения OPУ главного корпуса и резервного ТЗ. Так же как на ТЭЦ, вся ошиновка в Py 35 кВ и выше выполняется проводами АС.

На подстанциях, в открытой части, могут применяться провода AC или жесткая ошиновка алюминиевыми трубами. Соединение трансформатора с закрытым РУ 6 – 10 кВ или с КРУ 6 – 10 кВ осуществляется гибким подвесным токопроводом, шинным мостом или закрытым комплектным токопроводом. В РУ 6 – 10 кВ применяется жесткая ошиновка.
