Оперативные переключения на подстанциях

Оперативные состояния оборудования

Электрическое оборудование на подстанциях (трансформаторы, коммутационные аппараты, шины и т. д.) может находиться в состоянии работы, ремонта, резерва, автоматического резерва, под напряжением. Очевидно, что оперативное состояние оборудования определяется положением коммутационных аппаратов, которые предназначены для его включения и отключения.

Оборудование считается находящимся в работе, если коммутационные аппараты в его цепи включены и образована замкнутая электрическая цепь между источником питания и приемником электроэнергии.

Вентильные разрядники, конденсаторы связи, трансформаторы напряжения и другое оборудование, жестко (без разъединителей) подключенное к источнику питания и находящееся под напряжением, считается находящимся в работе.

Если оборудование отключено коммутационными аппаратами или расшиновано и подготовлено в соответствии с требованиями Правил техники безопасности (ПТБ) к производству работ, то независимо от выполнения на нем ремонтных работ в данный момент оно считается находящимся в ремонте.

Оборудование считается находящимся в резерве, если оно отключено коммутационными аппаратами и возможно немедленное включение его в работу с помощью этих коммутационных аппаратов.

Оборудование считается находящимся в автоматическом резерве, если оно отключено только выключателями или отделителями, имеющими автоматический привод на включение, и может быть введено в работу действием автоматических устройств.

Оборудование считается находящимся под напряжением, если оно подключено коммутационными аппаратами к источнику напряжения, но не находится в работе (силовой трансформатор на холостом ходу, линия электропередачи, включенная со стороны питающей ее подстанции и т.д.).

Отключенный от сети, но продолжающий вращаться синхронный компенсатор с отключенным автоматом гашения поля (АГП) следует считать находящимся под напряжением.

Каждое устройство релейной защиты и автоматики может находиться во включенном (введенном) в работу состоянии, в отключенном (выведенном) из работы, отключенном для технического обслуживания.

Устройство релейной защиты и автоматики считается включенным в работу, если выходная цепь этого устройства с помощью накладок (блоков, ключей) подключена к электромагнитам управления включающих или отключающих коммутационных аппаратов.

Устройство релейной защиты и автоматики считается отключенным, если выходная цепь этого устройства отключена накладками (блоками, ключами) от электромагнитов управления коммутационных аппаратов.

Устройство релейной защиты и автоматики считается отключенным для технического обслуживания (эксплуатационной проверки), если его нельзя включить в работу из-за неисправности и необходимости проведения профилактических работ.



Перевод оборудования из одного оперативного состояния в другое происходит в результате оперативных переключений. Оперативные переключения выполняют также при всевозможных изменениях режимов работы оборудования и при ликвидации аварий, когда перевод оборудования из одного оперативного состояния в другое происходит автоматически - в результате действия релейной защиты и автоматических устройств.

Изменением оперативного состояния оборудования на подстанциях руководит диспетчер, в оперативном управлении которого находятся основное оборудование, устройства релейной защиты и различные автоматические устройства. И только в неотложных случаях, при явной опасности для жизни людей, когда промедление со снятием напряжения с оборудования может привести к тяжелым последствиям, отключение оборудования производится без ведома диспетчера, но с последующим уведомлением его при первой же возможности. Аналогичные действия допускаются и при угрозе сохранности оборудования, например при пожаре.

Организация и порядок переключений

Распоряжение о переключении отдается диспетчером непосредственно подчиненному персоналу обычно по телефону. Содержание и объем распоряжения определяются диспетчером, который учитывает сложность задания, необходимость координации действий оперативного персонала и согласованность изменений в схемах электроустановок. В распоряжении указывается цель переключения и последовательность выполнения операций. Лицо, получившее распоряжение, обязано повторить его и получить подтверждение в том, что распоряжение понято им правильно. Такой порядок целесообразен потому, что при повторении появляется возможность взаимного контроля и своевременного исправления ошибки, если она допущена отдающим или принимающим распоряжение. Оба участника оперативных переговоров должны ясно представлять последовательность намеченных операций и понимать, что их выполнение допустимо по состоянию схемы и режиму работы оборудования. Режимы работы оборудования должны, как правило, проверяться до начала переключений и в процессе их производства, с тем, чтобы исключить возникновение утяжеленных режимов работы (перегрузок, отклонений напряжения от номинального значения и т. д.).

В практике оперативной работы хорошо зарекомендовала себя и такая форма получения задания (распоряжения) на переключение, как обращение оперативного персонала подстанции к диспетчеру с заранее продуманной в соответствии с разрешенной заявкой и оперативным состоянием схемы последовательностью операций и получение разрешения диспетчера на их выполнение. Эта форма оперативных взаимоотношений максимально сокращает время переговоров и почти всегда свидетельствует о высокой степени готовности персонала к выполнению переключений.

Полученное распоряжение в виде задания записывается в оперативный журнал, последовательность операций уточняется по оперативной схеме или мнемоническому макету. При необходимости составляется бланк переключений или применяется готовый типовой бланк.

С содержанием полученного задания и с разъяснением его по схеме соединений знакомится второе лицо, если привлечение его к переключениям является необходимым. Последовательность предстоящих операций не должна вызывать никаких сомнений у лиц, готовящихся к их выполнению Отметим еще и тот факт, что если оперативное распоряжение получено персоналом, то оно не может быть им изменено или отсрочено. При возникновении конфликтной ситуации отменить или изменить распоряжение диспетчера может только он сам или его непосредственный начальник.

Порядок действия персонала. Переключения на подстанциях могут выполняться одним или двумя лицами. Это определяется местными условиями: видом оперативного обслуживания, сложностью схемы и т.д. При участии в переключениях двух лиц контролирующим назначается старшее в смене или специально назначенное и прибывшее на подстанцию лицо, на которое помимо функций контроля за правильностью выполнения каждой операции возлагается также наблюдение за переключениями и целом. Низшее по должности лицо обычно выполняет роль исполнителя. Однако ответственность за переключения лежит на обоих.

Не разрешается изменение установленного местными инструкциями распределения обязанностей между персоналом во время переключений. Запрещается и уклонение от их выполнения. Нельзя, например, допускать, чтобы оба участника переключений, надеясь на свой опыт, одновременно выполняли операции, пренебрегая при этом необходимостью контроля, что, к сожалению, нередко делается в целях "ускорения" процесса переключений.

Если операции выполняются по бланку переключений, то персонал, имеющий его при себе, действует следующим образом:

1) на месте выполнения операции проверяет по надписи наименование электрической цепи и название коммутационного аппарата, к приводу которого он подошел. Выполнение операций по памяти без проверки надписи у привода аппарата категорически запрещается;

2) убедившись в правильности выбранного коммутационного аппарата, зачитывает по бланку содержание операции и после этого выполняет ее. При участии в переключениях двух лиц операция выполняется после повторения ее исполнителем и получения соответствующего подтверждения контролирующего;

3) выполненную операцию отмечает в бланке, чтобы избежать пропуска очередной операции.

Переключения должны выполняться строго по бланку. Изменять установленную в нем последовательность операций не допускается. При возникновении сомнений в правильности выполняемых операций их следует прекратить, обратиться к диспетчеру за разъяснением и в случае необходимости заполнить новый бланк.

Бланком переключений нельзя пользоваться пассивно. Каждая операция перед ее выполнением должна быть осмыслена. Необходим тщательный и своевременный самоконтроль, так как допущенные ошибки часто бывают непоправимы.

Во время переключений персонал должен быть внимателен и сосредоточен; не рекомендуется вести разговоры, не имеющие прямого отношения к выполняемой работе. Недопустимы и перерывы в переключениях, не вызванные необходимостью. Все эти, малозначительные на первый взгляд, факторы могут отвлечь внимание персонала и стать причиной аварии или несчастного случая.

Операции в схемах релейной защиты и автоматики. При переключениях на подстанциях персонал обязан выполнять необходимые операции в схемах релейной защиты, автоматики и вторичных цепях, руководствуясь указаниями инструкций по их обслуживанию. Последовательность операций в первичных схемах подстанций должна быть строго согласована с операциями в схемах вторичных устройств и записана в бланке переключений.

Информация о выполнении распоряжения о переключении. В бланке записывается время окончания переключений. В оперативном журнале производится запись о выполнении распоряжения в соответствии с той формой, которая установлена в энергосистеме. Вносятся изменения в оперативную схему или схему-макет. После этого о выполнении распоряжения информируется диспетчер, от которого оно было получено. Информацию передает лицо, получившее распоряжение

Последовательность основных операций и действий при отключении и включении электрических цепей

Операции с коммутационными аппаратами, установленными в одной электрической цепи, выполняются в последовательности, определяемой назначением этих аппаратов и безопасностью операций для лиц, выполняющих переключения. Кроме того, при правильной последовательности операций предупреждается возникновение аварийных режимов в работе электроустановок, а также повреждений электрооборудования и нарушений электроснабжения потребителей.

При отключении электрической цепи, имеющей выключатели, первой выполняется операция отключения выключателей, при этом разрывается цепь тока и снимается напряжение только с отдельных элементов электрической цепи (линии электропередачи, трансформатора и т.д.). Вводы выключателей могут оставаться под напряжением со стороны сборных шин. Если электрическая цепь выводится в ремонт, то для безопасности работ она отключается и разъединителями. Практикой установлена последовательность отключения разъединителей: сначала отключают линейные (трансформаторные), а затем шинные разъединители. При включении электрической цепи сначала включают шинные на соответствующую систему шин, затем линейные (трансформаторные) разъединители.

Очередность операций с линейными и шинными разъединителями объясняется необходимостью уменьшения последствий повреждений, которые могут иметь место при ошибках персонала. Допустим, что по ошибке отключают под нагрузкой линейные разъединители. Возникшее при этом КЗ устранится автоматическим отключением выключателя линии. Отключение же под нагрузкой шинных разъединителей вызовет отключение сборных шин, и последствия будут более тяжелыми.

В РУ 6-10 кВ закрытого типа, где линейные (кабельные) разъединители располагаются невысоко от пола и не отгорожены от коридора управления сплошной защитной стенкой, операции с ними небезопасны для персонала (например, при ошибочных действиях под нагрузкой). В этом случае целесообразно при отключении линии первыми отключить не линейные, а шинные разъединители, расположенные на большем расстоянии от оператора.

При включении электрической цепи в работу операции с выключателями выполняются в последнюю очередь во всех случаях.

Автоматические устройства (АПВ, АВР и др.) обычно выводятся из работы перед отключением выключателя, на который они воздействуют, а вводятся в работу после включения выключателя. Целесообразно придерживаться единой последовательности операций с автоматическими устройствами, чтобы избежать ошибок.

Включение и отключение электрических цепей (как, впрочем, и другие виды переключений на подстанциях) не исчерпываются знанием очередности операций и умением правильно подавать команды на включение и отключение коммутационных аппаратов. Помимо собственно операций с коммутационными аппаратами необходимы проверки (или выполнение так называемых проверочных действий). Проверки отличаются от операций тем, что выполнением операции изменяется схема электроустановки, режим ее работы, а проверочными действиями схема и режим не изменяются, но дается информация о них. Проверки открывают также возможность безошибочного выполнения каждой последующей операции.

К проверочным действиям относятся проверки режимов работы подстанций и отдельных видов оборудования, проводимые до начала переключений, а также в процессе их выполнения. По результатам таких проверок судят о возможности выполнения переключений; предупреждается возникновение утяжеленных режимов работы оборудования (перегрузок, отклонений значений напряжения от номинального и т.д.).

В процессе переключений должны проверяться нагрузки отключаемых (включаемых) электрических цепей, действительные положения коммутационных аппаратов, стационарных заземлителей (заземляющих ножей), а также отсутствие напряжения на токопроводящих частях перед их заземлением.

Лучшим методом проверок действительных положений коммутационных аппаратов и стационарных заземлителей являются визуальные осмотры положений их контактных систем или осмотры на месте их сигнальных устройств. Аппарат (стационарный заземлитель) каждой фазы должен осматриваться отдельно, независимо от фактического положения аппаратов других фаз и наличия механических связей между ними. Дистанционные включения и отключения выключателей должны контролироваться по показаниям приборов.

Особо отметим, что проверки положений выключателей на месте их установки являются обязательными, если после отключения выключателей должны выполняться операции с разъединителями или отделителями данных электрических цепей.

Проверяется на месте установки, включен ли шиносоединительный выключатель перед началом операций с шинными разъединителями при переводе электрических цепей с одной системы сборных шин на другую. В КРУ отключенное положение выключателя проверяется перед каждой операцией перемещения тележки в шкафу КРУ из рабочего в испытательное положение и наоборот.

Проверку положения выключателя по показаниям сигнальных ламп мнемосхемы и измерительных приборов (амперметров, вольтметров, ваттметров) допускается производить при отключении выключателя электрической цепи без проведения в дальнейшем операций с разъединителями, отключении выключателя электрической цепи с последующим проведением операций с разъединителями при помощи дистанционного привода (здесь имеется в виду, что выключатель и разъединители имеют блокировку, исключающую проведение ошибочной операции), включении под нагрузку линии, трансформатора, при подаче и снятии напряжения с шин. В перечисленных случаях нет необходимости проверять действительное положение выключателя на месте его установки (это затрудняет работу персонала), если по сигнальным лампам и измерительным приборам видно, что операция с выключателем состоялась.

Проверка отсутствия напряжения на токопроводящих частях перед их заземлением является ответственным проверочным действием персонала. На практике все случаи наложения заземлений под напряжением явились результатом отказа от предварительной проверки отсутствия напряжения на заземляемом оборудовании. Такие проверки предусмотрены ПТБ.

Вывод в ремонт линии (рис. 9.1) с учетом проверочных действий проводят в такой последовательности: проверяют возможность отключения линии по режиму работы участка сети (подстанции); на подстанции А отключают выключатель линии и по амперметру проверяют отсутствие нагрузки на линии; на подстанции Б проверяют отсутствие нагрузки на линии и отключают ее выключатель. Затем в РУ проверяют отключенное положение выключателя линии и отключают ее линейные разъединители, проверяют отключение каждой фазы разъединителей; на подстанции А в РУ проверяют, что выключатель линии находится в отключенном положении, после чего отключают линейные разъединители и проверяют положение каждой фазы разъединителей.

После проверки отсутствия напряжения на линии накладывают необходимые защитные заземления с обеих ее сторон. При включении стационарных заземлителей проверяют положение заземлителя каждой фазы.

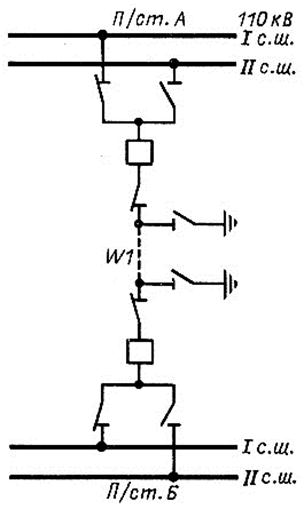

Схема включенной в работу линии 110 кВ



Отключение и включение воздушных и кабельных линий электропередачи

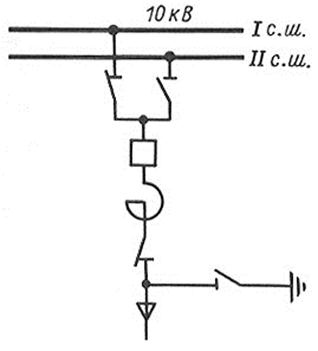

Последовательность операций при отключении линии (рис. 9.2): отключить устройство АПВ и выключатель линии, линейные, а затем шинные разъединители. При включении линии сначала включают шинные разъединители на соответствующую систему шин, затем линейные разъединители, выключатель и АПВ линии.



По своему положению в сети воздушные и кабельные линии электропередачи напряжением 6 кВ и выше могут иметь одностороннее и двухстороннее питание. К первым относятся так называемые тупиковые линии, ко вторым транзитные.

Отключение тупиковой линии, как правило, начинают с отключения выключателя на питаемой подстанции, при этом проверяется готовность потребителей к отключению линии. Затем проверяют отсутствие нагрузки на линии и отключают ее выключатель со стороны питающей подстанции. Включение линии под напряжение и нагрузку выполняют в обратной очередности.

Последовательность операций по отключению и включению транзитных линий и линий дальних передач (напряжением 330 кВ и выше) устанавливается диспетчером, учитывающим ряд обстоятельств: состояние схемы сети, надежность питания отдельных подстанций и участков сети при подаче от них напряжения на линию, наличие быстродействующих защит на линиях, конструкцию и тип выключателей и т.д. Отметим, что отключению в ремонт линий дальних передач обычно предшествует выполнение диспетчером комплекса режимных мероприятий: перераспределение перетоков мощности по линиям, изменение уставок релейной защиты, вывод из работы устройств системой автоматики и др.

При включении подачу напряжения на линии связи станций с системой осуществляют, как правило, со стороны системы, так как опробование напряжением линии со стороны станции может привести к отделению ее от системы, если на линии окажется КЗ, а выключатель или защита линии откажет в отключении.

В эксплуатации встречаются линии 6-10 кВ (преимущественно кабельные), спаренные под один выключатель со стороны, питающей их подстанции (рис. 9.3). По линиям может осуществляться питание одной или нескольких абонентских подстанций, часто связанных с другими питающими центрами. По условиям эксплуатации спаренные линии в одно и то же время могут находиться в различных оперативных состояниях: могут быть включены в работу или отключены сразу обе линии, одна из линий может находиться в работе, другая - в ремонте и т.д. Включение и отключение одной из спаренных линий, когда другая отключена линейными разъединителями, производится в обычной последовательности, предусмотренной для одиночной линии.

Включение в работу одной из спаренных линий, например W2 (рис. 9.3), если другая линия W1 находится в работе, производят с отключением линии, находящейся в работе. Для этого следует отключить выключатель Q1 работающей линии W1 со стороны нагрузки (у потребителя), отключить выключатель Q3 спаренных линий со стороны питания, включить линейные разъединители с обеих сторон включаемой линии W2, включить выключатель Q3 со стороны питания, включить выключатели Q1 и Q2 обеих линий со стороны нагрузки.

Отключение одной из спаренных линий, когда обе линии включены и несут нагрузку, производят обычно с отключением спаренных линий. Для этого следует отключить выключатели обеих линий со стороны нагрузки, отключить выключатель спаренных линий со стороны питания, отключить линейные разъединители с обеих сторон отключаемой линии, включением выключателя на питающей подстанции подать напряжение на остающуюся в работе линию, замкнуть линию под нагрузку включением ее выключателя у потребителя.

Отключение и включение линейных разъединителей 6-10 кВ одной из спаренных линий без отключения выключателя со стороны питания допускается при зарядном токе линии не более значений, указанных в §3.3, при этом разъединители, а также выключатели нагрузки должны управляться дистанционно.

Отключение и включение силовых трансформаторов и автотрансформаторов. Отключение трехобмоточного трансформатора (или автотрансформатора) выполняют в следующей последовательности: отключают выключатели со стороны низшего, среднего и высшего напряжений, отключают трансформаторные и шинные разъединители со стороны низшего напряжения, а затем в той же последовательности со стороны среднего и высшего напряжений. Строгое соблюдение очередности в отключении разъединителей сначала со стороны низшего, а потом среднего и высшего напряжений здесь не является обязательным, очередность отключения может быть иной и зависит от местных условий.

Для включения трансформатора необходимо включить шинные и трансформаторные разъединители с каждой из трех сторон, затем включить выключатели высшего, среднего и низшего напряжений.

Отключение и включение отделителями и разъединителями ненагруженных трансформаторов 110-220 кВ, имеющих неполную изоляцию нейтралей, выполняют при предварительном глухом заземлении нейтрали, если она была разземлена и защищена вентильным разрядником (см. §3.3).

Если к нейтрали обмотки 35 кВ был подключен дугогасящий реактор, то отключение трансформатора следует начинать с отключения дугогасящего реактора. Это устраняет появление опасных перенапряжений в случае неодновременного размыкания контактов выключателя 35 кВ. Особенно опасно отключение от сети обмотки единственного трансформатора подстанции с подключенным к нейтрали дугогасящим реактором или единственной линии, отходящей от подстанции с дугогасящим реактором. На практике неоднократно наблюдались случаи перекрытия изоляции оборудования 35 кВ при различных попытках отключения трансформатора без отключения дугогасящего реактора.

Последовательность основных операций и действий при отключении и включении электрических цепей на подстанциях, выполненных по упрощенным схемам

На подстанциях, выполненных по упрощенным схемам, обычно отсутствуют сборные шины и выключатели со стороны высшего напряжения, но обязательно имеются выключатели у трансформаторов со стороны среднего и низшего напряжений. Такие подстанции подключаются по схеме блока трансформатор-линия с отделителями (рис. 9.4), двух блоков с отделителями и неавтоматической перемычкой со стороны линий (рис. 9.5), по схеме мостика с автоматическими отделителями (или выключателем) в перемычке (рис. 9.6) и др.

Перемычки в схемах подстанций играют существенную роль как при переключениях на линиях и трансформаторах при выводе их в ремонт, так и при автоматических отключениях оборудования и создании послеаварийных режимов работы.

Подстанции, выполняемые по схеме рис. 9.5, подключаются в рассечку проходящей линии, и через их перемычки осуществляется транзит мощности. Для повышения надежно надежности и оперативности схемы параллельно перемычке с выключателем, устанавливают перемычку из разъединителей. В этом случае перемычка из разъединителей выполняет функции ремонтной перемычки, замыкаемой только на время ремонта выключателя.

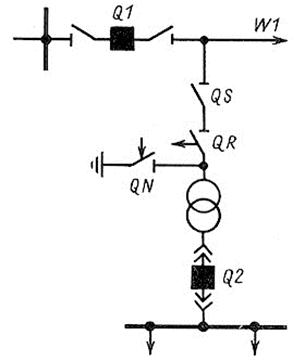

Схема блока трансформатор-линия с отделителями и короткозамыкателем

Подстанции, выполняемые по схеме рис. 9.6, подключаются ответвлениями к двум (двухцепным) проходящим линиям. Отделители в перемычке нормально отключены и замыкаются автоматически при устойчивом повреждении и отключении защитой одной линии.

Подстанции по упрощенным схемам снабжают автоматическими устройствами, предназначенными для автоматического устранения аварийных ситуаций на подстанциях и питающих линиях (см. §7.13).

С точки зрения переключений наибольший интерес представляют двухтрансформаторные подстанции. Ниже рассматривается последовательность операций и действий персонала при отключении и включении питающих линий и трансформаторов на подстанциях с упрощенными схемами.

Отключение линии W1 (рис. 9.5): на подстанции А отключают выключатель Q1 и линейные разъединители QS; на подстанции Б отключают линейные разъединители QS1, при этом с линии снимают напряжение. В данном случае персонал должен знать, что отключение зарядного тока линии линейными разъединителями допустимо.

Включение линии W1: на подстанции А включают линейные разъединители QS и затем выключатель Q1 - линию опробуют напряжением. Подачу напряжения на линию осуществляют с помощью выключателя, чтобы проверить исправность линии и отсутствие на ней заземлений, которые могли быть забыты ремонтным персоналом, если линия выводилась в ремонт. Подача напряжения на линию включением разъединителей на подстанции Б (без предварительного опробования напряжением с помощью выключателя) сопряжена с опасностью для персонала. Далее отключают выключатель Q1 линии W1 на подстанции А - с линии снимают напряжение; с привода выключателя Q1 снимают напряжение оперативного тока. На подстанции Б проверяют (штангой, указателем напряжения) отсутствие напряжения на вводе линии и включают линейные разъединители QS1 - на линию подают напряжение. На подстанции А подают напряжение оперативного тока на привод и включают выключатель - линию W1 ставят под нагрузку.


Схема двух блоков с отделителями и неавтоматической перемычкой со стороны линий


Схемы вторичных соединений

Общие сведения

Кроме главных схем или схем первичных соединений, указывающих пути электроэнергии от источника питания к потребителю, существуют схемы вторичных соединений, в которых указаны элементы вторичных устройств и соединения между ними и элементами основного оборудования (измерительные трансформаторы, коммутационная аппаратура и др.). К вторичным устройствам относятся аппараты релейной защиты и автоматики, аппаратура управления блокировок, аварийной и предупреждающей сигнализации, контрольно-измерительные приборы .Надежность и экономичность электроустановок в значительной степени зависит как от самих вторичных устройств, так и от схем вторичных соединений и от их выполнения в натуре.

По назначению схемы вторичных соединений могут быть: а) принципиальные; б) полные и в) монтажные.

Принципиальные схемы составляются применительно к отдельным элементам: цепям релейной защиты, цепям управления и сигнализации, соединениям измерительных приборов.

Эти схемы являются основой для составления полных схем, которые охватывают вторичные соединения, относящиеся к одному присоединению главной схемы, обособленному по функциональному, технологическому или структурному признаку (генератор, трансформатор, линия и т.д.).

Монтажные схемы служат рабочим чертежом, по которому производится монтаж вторичных цепей. В монтажных схемах указываются не только, каким образом, но и какими средствами будут осуществлены в действительности электрические связи (сечение и тип контрольных кабелей, сборки зажимов, испытательные блоки).

Монтажные схемы учитывают территориальную разбросанность оборудования, относящегося к вторичным цепям (ячейки РУ, щиты РЗиА, щиты управления).

После внесения изменений и дополнений, неизбежно появляющихся в процессе монтажа, составляются исполнительные схемы, которые служат основным документом при эксплуатации электроустановки.

Принципиальные и полные схемы могут быть свернутыми и развернутыми. В свернутых схемах все приборы и аппараты изображаются в собранном виде со всеми относящимися к ним катушками и контактами. При значительном числе элементов свернутые схемы неудобочитаемы. В них затруднена проверка правильности электрических соединений на чертеже и в натуре.

Рис. – Принципиальная схема релейной защиты кабельной линии в свернутом виде

В последнее время исключительное распространение получили развернутые схемы. Развернутая схема может быть сориентирована слева направо с расположением строчек по вертикали или сверху вниз с расположением строчек по горизонтали. Развернутые схемы позволяют легко прослеживать действия аппаратуры, быстро обнаруживать ложные цепи и возможные неприятности, вызываемые не предусмотренными схемой заземлениями в цепях вторичных соединений.

Рис. – Принципиальная схема релейной защиты кабельной линии в развернутом виде

Основные требования к схемам вторичных соединений

Первым и непременным требованием следует считать четкость построения схем, позволяющую быстро ориентироваться в них и обнаруживать неполадки или ложную работу цепей.

Вторым требованием является обеспечение исправной работы вторичных цепей каждого присоединения, возможность проверки состояния оперативной цепи в пределах одного устройства или РУ.

Такая проверка легко осуществляется с помощью индивидуальных, на каждое присоединение (или на систему вторичных присоединений комплексного устройства) защитных устройств (предохранителей или лучше автоматических выключателей со вспомогательными контактами для сигнализации об их срабатывании).

Третьим является требование не допускать ложных (обходных) цепей. Под ложной цепью понимается не предусмотренная при проектировании цепь, возникновение которой может привести к ложному действию схемы. Такие ложные цепи могут возникать при отсутствии в схемах необходимых разделительных и множительных реле, при нечетком разделении цепей управления и сигнализации, при недоучете случайных заземлений или разрывов цепи в той или иной части схемы. Это особенно важно для цепей управления: включающие и отключающие катушки, электромагниты должны срабатывать только тогда, когда замкнуты контакты реле, приводящего в действие механизм выключателя.

При построении и проверке развернутых схем следует обращать внимание на так называемые поперечные цепочки, в большинстве случаев и создающие ложные цепи.

Рассмотрим простейшие случаи.
