Тео­ре­ти­че­ские пла­зы

Тео­ре­ти­че­ским пла­зом, на­зы­ва­ют чер­теж аг­ре­га­та, вы­пол­нен­ный в на­ту­раль­ную ве­ли­чи­ну. На этом чер­те­же по­ка­зы­ва­ют­ся тео­ре­ти­­ч­еские кон­ту­ры, от­дель­ные се­че­ния и кон­ст­рук­тив­ные ба­зы аг­ре­­г­ата.

При вы­чер­чи­ва­нии тео­ре­ти­че­ско­го пла­за за ко­ор­ди­нат­ные оси при­ни­ма­ют­ся ось сим­мет­рии и строи­тель­ная го­ри­зон­таль (рис. 11). Плос­ко­сти, про­ве­ден­ные че­рез них, на­зы­ва­ют­ся со­от­­ве­тс­тве­нно плос­ко­стью сим­мет­рии (V) и плос­ко­стью строи­тель­ной го­ри­зон­та­ли (Н). Плос­кость Р на­зы­ва­ет­ся плос­ко­стью ну­ле­вой дис­тан­ции.

Тео­ре­ти­че­ский плаз аг­ре­га­та вы­чер­чи­ва­ет­ся в трех про­ек­ци­ях, увя­зан­ных ме­ж­ду со­бой в со­от­вет­ст­вии с пра­ви­ла­ми на­чер­та­тель­­ной гео­мет­рии.

Плаз бо­ко­вой про­ек­ции об­ра­зу­ет­ся как про­ек­ция тео­ре­ти­че­­ск­ого кон­ту­ра на плос­кость V сим­мет­рии са­мо­ле­та.

Пла­но­вая про­ек­ция об­ра­зу­ет­ся про­ек­ти­ро­ва­ни­ем кон­ту­ров на плос­кость Н строи­тель­ной го­ри­зон­та­ли.

Плаз со­вме­щен­ных се­че­ний об­ра­зу­ет­ся про­ек­ти­ро­ва­ни­ем се­че­­ний тео­ре­ти­че­ско­го кон­ту­ра на плос­кость Р ну­ле­вой дис­тан­ции.

В це­лях сни­же­ния тру­до­ем­ко­сти и по­вы­ше­ния точ­но­сти пла­зо­вых ра­бот при­ня­то на тео­ре­ти­че­ском пла­зе по­ка­зы­вать в бо­ко­вой и пла­но­вой про­ек­ци­ях толь­ко пра­вый по на­прав­ле­нию по­ле­та борт са­мо­ле­та. С этой же це­лью на ле­вой час­ти пла­за со­вме­щен­ных се­че­ний по­ка­зы­ва­ют про­ек­ции се­че­ний от нос­ка до ми­де­ле­во­го се­че­ния, а на пра­вой — от ми­де­ле­во­го се­че­ния до кон­ца хво­сто­вой час­ти.

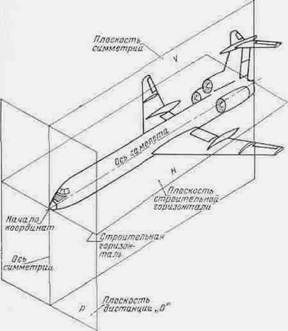

Рис.1. Рас­по­ло­же­ние ос­нов­ных ко­ор­ди­нат­ных осей и плос­ко­стей са­мо­ле­та
