Физические процессы в биполярном транзисторе






Сущность физических процессов, протекающих в транзисторе, таких, как инжекция, экстракция, диффузия, рекомбинация, рассмотрена выше (см. разд. 1 и 2). Вместе с тем, в транзисторе проявления этих эффектов имеют определенную специфику, связанную, в первую очередь, с взаимодействием переходов. В этой связи рассмотрим процессы, протекающие в транзисторе применительно к каждому из режимов его работы.



Активному режиму работы транзистора, иногда называемому также нормальным активным режимом, соответствуют открытое состояние эмиттерного перехода и закрытое состояние коллекторного перехода. На рис. 3.6 приведена структура транзистора и показаны потоки носителей заряда в активном режиме. Поскольку основные физические процессы, определяющие протекание в структуре сквозного потока электронов, достаточно подробно описаны в п. 3.1, остановимся лишь на тех моментах, которые были опущены при рассмотрении работы транзистора в первом приближении. Прежде всего, отметим тот факт, что в активном режиме переходы транзистора имеют различную ширину: запертый коллекторный переход значительно шире открытого эмиттерного перехода. На рис. 3.6, наряду с показанным на рис. 3.4 сквозным потоком электронов, показаны и другие потоки носителей, протекающие в структуре в активном режиме. В частности, показан встречный поток дырок, инжектируемых из базы в эмиттер. Два направленных навстречу друг другу потока (электронов и дырок) отражают эффект рекомбинации в базе. Электронный поток создается электронами, которые инжектируются из эмиттера, но не доходят до коллекторного перехода (как электроны, создающие сквозной поток), а рекомбинируют с дырками в базе. Дырочный поток создается дырками, поступающими из внешней цепи в базу для восполнения потери дырок из-за их рекомбинации с электронами. Указанные потоки создают во внешних цепях эмиттера и базы дополнительные составляющие токов. На рис. 3.6 также показаны потоки неосновных носителей заряда, создающие собственный тепловой ток обратносмещенного коллекторного перехода (поток электронов, движущихся из базы в коллектор, и поток дырок, движущихся из коллектора в базу). Каждый из рассмотренных на рис. 3.6 потоков вносит свой вклад в токи, протекающие во внешних цепях эмиттера, коллектора и базы. При этом следует подчеркнуть, что сквозной поток электронов является единственным полезным потоком носителей в транзисторе, поскольку определяет возможность усиления электрических сигналов. Все остальные потоки в усилении сигнала не участвуют, и поэтому являются побочными. Для того, чтобы транзистор имел высокие усилительные свойства, необходимо, чтобы побочные потоки были как можно слабее по сравнению с сильным полезным сквозным потоком. Завершая рассмотрение активного режима, отметим, что основной вклад в ток базы вносит рекомбинационная составляющая. Равная ей рекомбинационная составляющая тока эмиттера определяет его отличие от тока коллектора, создаваемого практически исключительно сквозным потоком электронов. С учетом того, что база транзистора делается очень узкой и слабо легируется, потери электронов на рекомбинацию в базе очень невелики, и iБ << iЭ, а iЭ » iК.

Инверсный режим (инверсный активный режим) работы транзистора аналогичен активному режиму с той лишь разницей, что в этом режиме в открытом состоянии находится коллекторный переход, а в закрытом - эмиттерный переход. В связи с тем, что усилительные свойства транзистора в инверсном режиме оказываются значительно хуже, чем в активном режиме, транзистор в инверсном режиме практически не используется.

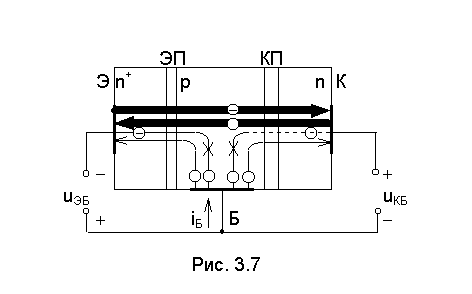

В режиме насыщения оба перехода транзистора находятся в открытом состоянии. На рис. 3.7 приведена структура транзистора и показаны потоки носителей, протекающие в режиме насыщения. Как видно из рисунка, в этом режиме и эмиттер, и коллектор инжектируют электроны в базу, в результате чего в структуре протекают два встречных сквозных потока электронов (нормальный и инверсный). От соотношения этих потоков зависит направление токов, протекающих в цепях эмиттера и коллектора. Вследствие двойной инжекции база транзистора очень сильно насыщается избыточными электронами, из-за чего усиливается их рекомбинация с дырками, и рекомбинационный ток базы оказывается значительно выше, чем в активном или инверсном режимах.


.



Следует также отметить, что в связи с насыщением базы транзистора и его переходов избыточными носителями заряда, их сопротивления становятся очень маленькими. Поэтому цепи, содержащие транзистор, находящийся в режиме насыщения, можно считать короткозамкнутыми. Учитывая то, что в режиме насыщения напряжение между электродами транзистора составляет всего несколько десятых долей вольта, часто считают, что в этом режиме транзистор представляет собой эквипотенциальную точку.

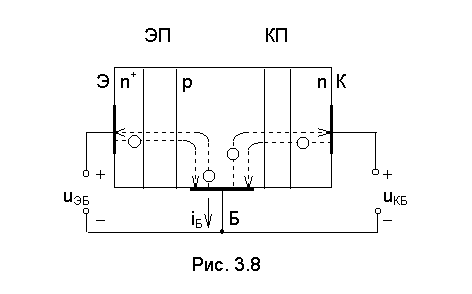

В режиме отсечки оба перехода транзистора находятся в закрытом состоянии. Структура транзистора и потоки носителей в режиме отсечки приведены на рис. 3.8. Как видно из рисунка, сквозные потоки электронов в режиме отсечки отсутствуют. Через переходы транзистора протекают потоки неосновных носителей заряда, создающие малые и неуправляемые тепловые токи переходов. База и переходы транзистора в режиме отсечки обеднены подвижными носителями заряда, в результате чего их сопротивления оказываются очень высокими. Поэтому часто считают, что транзистор, работающий в режиме отсечки, представляет собой разрыв цепи. Режимы насыщения и отсечки используются при работе транзисторов в импульсных (ключевых) схемах
