Статические характеристики в схеме ОБ

В схеме с ОБ (см. рис. 3.3,а) входным током является ток эмиттера i_Э, а выходным - ток коллектора i_К, соответственно, входным напряжением является напряжение u_ЭБ, а выходным - напряжение u_КБ.

Входная характеристика в схеме ОБ представляет собой зависимость

.

Однако, реально в справочниках приводится обратная зависимость

.

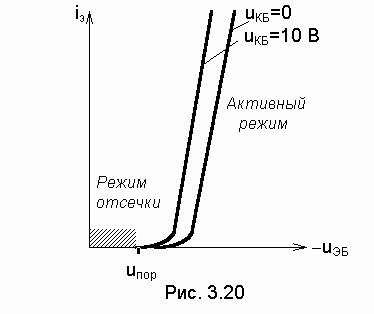

Семейство входных характеристик кремниевого n-p-n-транзистора приведено на рис. 3.20. Выражение для идеализированной входной характеристики транзистора в активном режиме имеет вид:

Следует отметить, что в выражении (3.35) отсутствует зависимость тока i_Э от напряжения на коллекторном переходе u_КБ. Реально такая зависимость существует и связана она с эффектом Эрли. Как показано в п. 3.3, при увеличении обратного напряжения u_КБ. сужается база транзистора, в результате чего несколько увеличивается ток эмиттера i_Э. Увеличение тока i_Э с ростом u_КБ. отражается небольшим смещением входной характеристики в сторону меньших напряжений | u_ЭБ. | - см. рис. 3.20. Режиму отсечки формально соответствует обратное напряжение u_ЭБ. >0, хотя реально эмиттерный переход остается закрытым (i_Э» 0) и при прямых напряжениях | u_ЭБ | меньших порогового напряжения.

Выходная характеристика транзистора в схеме ОБ представляет собой зависимость

.

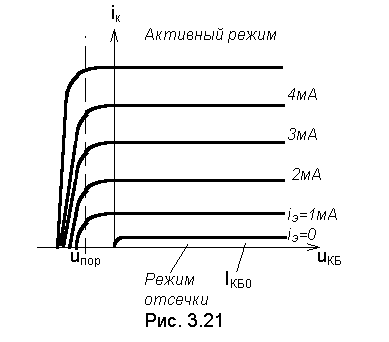

Семейство выходных характеристик n-p-n-транзистора приведена на рис. 3.21. Выражение дляидеализированной выходной характеристики в активном режиме имеет вид: i_К =a · i_Э+ I_КБ0. (3.36)

В соответствие с этим выражением ток коллектора определяется только током эмиттера и не зависит от напряжения u_КЭ. Реально (см. рис. 3.21) имеет место очень небольшой рост i_К при увеличении обратного напряжения u_КБ, связанный с эффектом Эрли. В активном режиме характеристики практически эквидистантны (расположены на одинаковом расстоянии друг от друга), лишь при очень больших токах эмиттера из-за уменьшения коэффициента передачи тока эмиттера a эта эквидистантность нарушается, и характеристики несколько приближаются друг к другу. При i_Э = 0 в цепи коллектора протекает тепловой ток (i_К= I_КБ0). В режиме насыщения на коллекторный переход подается прямое напряжение u_КБ, большее порогового значения, открывающее коллекторный переход. В структуре транзистора появляется инверсный сквозной поток электронов, движущийся из коллектора в эмиттер навстречу нормальному сквозному потоку, движущемуся из эмиттера в коллектор. Инверсный поток очень резко увеличивается с ростом Ѕ u_КБ. Ѕ, в результате чего коллекторный ток уменьшается и очень быстро спадает до нуля - см. рис. 3.21.
