Измерение

Программирование

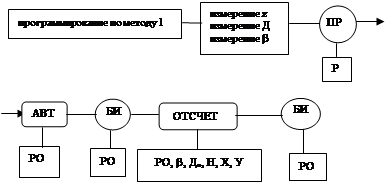

Метод II – полуавтоматический. Последовательное измерение z, b и Д и автоматическое определение Д_о, Н, Х, У

Значения b, Д_о, Н, Х,У высвечивается на табло последовательно через 4...6 с.

Метод III – сокращенный. Автоматическое измерение полуприемом b и определение Д_о,Н,Х,У

Значение b, Д_о,Н,Х,У высвечиваются на табло последовательно через 4...6 с.

В зависимости от решаемой задачи порядок ввода поправок и порядок измерения может быть любым и неполным, например, при работе по методу I после программирования и перевода в режим Р нажатием кнопок и ОТСЧЕТ можно сразу определить горизонтальное проложение Д_о, В этом случае нет необходимости при программировании вводить поправки А_о, DН, Х_о, У_о и определять опорное направление b.

При измерении Д, Д_о, h, Х, У для коротких длин линий или если не требуется высокая точность измерений, определение коэффициентов Т_к и К_п допускается не определять и не вводить, так как их влияние пропорционально измеренному расстоянию и для коротких линий незначительно.

Измерение z,b, Д, Д_о, Н, Х, У в режиме слежения

Для работы в этом режиме необходимо выполнить подготовительные операции для измерения z,b, Д и установить переключатель 9 в положение СЛ (слежение).

Информация о z,b, Д, Д_о, Н, Х, У высвечивается и изменяется на табло в соответствии с изменением положения между тахеометром и отражателем после нажатия соответствующе кнопки кода операции и нажатия кнопки ОТСЧЕТ.

Погрешность измерения наклонного расстояния в этом случае не более 0,5 м.

Режим слежения прерывается нажатием любой цифровой кнопки.

Для смены отслеживаемой величины нажать соответствующую кнопку кода операции и кнопку ОТСЧЕТ.

Нажатием кнопки ИП содержимое памяти в режиме слежения на цифровое табло не выводится.

В режиме слежения последовательным перемещением отражателя обеспечивается вынос на местность значений z,,b, Д, Д_о, Н, Х, У.

Перед началом работы необходимо выполнить поверки тахеометра, изложенные в техническом описании. Большинство поверок выполняется так же, как у точных теодолитов, поэтому рассмотрим лишь поверку главного условия тахеометра: визирная ось зрительной трубы должны быть параллельна энергетической оси приемопередающего канала.

Поверку необходимо производить с помощью отражателя в следующем порядке:

установить отражатель на расстоянии 100...200 м от тахеометра, навести перекрестие зрительной трубы на марку отражателя и снять отсчеты z ₁ и b₁. Навести зрительную трубы тахеометра на трипельпризму отражателя по максимуму отраженного сигнала и снять отсчеты z₂ и b₂.

Отклонение от параллельности осей в вертикальной плоскости вычислить как разность значений z₂ и z₁. Отсчет b₂ – отклонение от параллельности осей в горизонтальной плоскости.

Измерение производить не менее чем тремя приемами и вычислить среднее арифметическое значение допуска параллельности осей.

Если отклонение параллельности осей более 5²,вывинтить три винта, расположенные на маховике 8 (Рис. 1.) устранить непараллельность осей в вертикальной и горизонтальной плоскостях соответствующими юстировочными винтами. Поверку повторить. По окончании юстировки закрепить маховик.

Более подробно сведения о тахеометре Та3 изложены в техническом описании и инструкции по эксплуатации [6].
