Аналоговые и цифровые каналы

Каналы связи

Под каналом связи понимают совокупность среды распространения и техни ческих средств передачи между двумя канальными интерфейсами или стыками типа С1 (см рис 21.5). По этой причине стык С1 часто называется канальным стыком.

В зависимости от типа передаваемых сигналов различают два больших класса каналов связи цифровые и аналоговые.

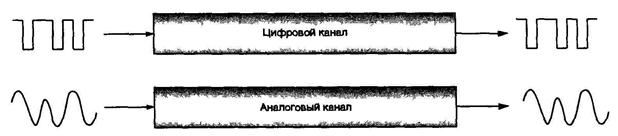

Рис. 21.5. Цифровые и аналоговые каналы передачи

Цифровой канал является битовым трактом с цифровым (импульсным) сигналом на входе и выходе канала На вход аналогового канала поступает непрерывный сигнал, и с его выхода также снимается непрерывный сигнал (Рис. 25).

Параметры сигналов могут быть непрерывными или принимать только дискретные значения. Сигналы могут содержать информацию либо в каждый момент времени (непрерывные во времени, аналоговые сигналы), либо только в определенные, дискретные моменты времени (цифровые, дискретные, импульсные сигналы).

Цифровыми являются каналы систем ИКМ, ISDN, каналы типа Т1/Е1 и многие другие. Вновь создаваемые СПД стараются строить на основе цифровых каналов, обладающих рядом преимуществ перед аналоговыми.

Аналоговые каналы являются наиболее распространенными по причине длительной истории их развития и простоты реализации. Типичным примером аналогового канала является канал тональной частоты (ктч), а также групповые тракты на 12, 60 и более каналов тональной частоты. Телефонный канал КТСОП, как правило, включает многочисленные коммутаторы, устройства разделения, групповые модуляторы и демодуляторы. Для КТСОП этот канал (его физический маршрут и ряд параметров) будет меняться при каждом очередном вызове.

При передаче данных на входе аналогового канала должно находиться устройство, которое преобразовывало бы цифровые данные, приходящие от DTE, в аналоговые сигналы, посылаемые в канал. Приемник должен содержать устройство, которое преобразовывало бы обратно принятые непрерывные сигналы в цифровые данные. Этими устройствами являются модемы. Аналогично, при передаче по цифровым каналам данные от DTE приходится приводить к виду, принятому для данного конкретного канала. Этим преобразованием занимаются цифровые модемы, очень часто называемые адаптерами ISDN, адаптерами каналов Е1/Т1, линейными драйверами, и так далее (в зависимости от конкретного типа канала или среды передачи).

Термин модем используется широко. При этом необязательно подразумевается какая-либо модуляция, а просто указывается на определенные операции преобразования сигналов, поступающих от DTE для их дальнейшей передачи по используемому каналу. Таким образом, в широком смысле понятия модем и аппаратура канала данных (DCE) являются синонимами.
