ЭЛЕКТРОННЫЙ ТАХЕОМЕТР 2Та5

Электронный тахеометр 2Та5 предназначен для выполнения крупномасштабных топографических съемок при инвентаризации земель, создании и обновлении земельного кадастра. Представляет собой оптико-электронный прибор в котором совмещаются электронный теодолит, светодальномер, вычислительное устройство и регистратор информации.

Им можно производить измерения углов, расстояний, горизонтальных проложений, полярных и прямоугольных координат, высотных отметок и площадей земельных участков.

Результаты измерений могут быть записаны в модуль оперативной памяти, с последующей передачей информации в персональный компьютер типа IBM РС.

В комплекте имеется: тахеометр, отражатели (два однопризменных и 2 – шестипризменных), источники питания (два кассетных и один внешний), два – модуля памяти, адаптер, дискета с программой «adapter», две вехи с уровнями и др.

Тахеометр имеет следующие технические характеристики:

средняя квадратическая погрешность измерения одним приемом, не более

- горизонтального угла 5²;

- вертикального угла (зенитного расстояния) 7²;

- наклонного расстояния 5 мм + 3 мм/км.

Диапазон измерения:

- вертикального угла ±450;

- наклонного расстояния от 2 до 800 м с одной призмой и до 1500 м – с 6 призмами.

Потребляемая мощность без подсветки 3 Вт, с подсветкой – 3,5 Вт.

Время измерения горизонтального угла и расстояния не более 7 с. в точном режиме и 4 с – в непрерывном режиме. Масса тахеометра с подставкой и кассетным источником питания 5,6 кг.

Основными частями тахеометра являются колонка с вертикальной и горизонтальной осями, зрительная труба с размещенным в ней светодальномером, датчики горизонтальных и вертикальных углов, узел обработки сигналов с датчиков углов, микропроцессорное вычислительное устройство (МПВУ), модули индикации и управления, наводящие устройства.

Принцип действия датчика угла основан на сопряжении растра на лимбе и растра считывающей ячейки, расположенные диаметрально противоположно оси лимба с целью устранения влияния его эксцентриситета.

Имеется датчик наклона вертикальной оси тахеометра в направлении визирования. Значение угла наклона учитывается при вычислении значения вертикального угла.

В светодальномере реализован фазовый способ измерения расстояний. Источник излучения – полупроводниковый светодиод, фотоприемник – лавинный фотодиод, в качестве отражателей применяются трипельпризмы. Разрешение неоднозначности осуществляется путем применения трех масштабных частот Первая частота позволяет однозначно определять расстояния в пределах 10 м (l=20 м). Вторая частота с использованием результата измерения на первой частоте – в пределах 200 м, третья частота с использованием результата измерения на первой частоте – в пределах 2000 м.



Обработка результатов измерений на трех масштабных частотах и учет поправок на метеоданные проводится в центральном МПВУ.

Клавиатура тахеометра состоит из 16 кнопок. Каждая кнопка имеет несколько назначений. Нажатие кнопок сопровождается звуковым сигналом и высвечиванием соответствующих символов на табло.

Высокоточные измерения углов проводят полным приемом при КЛ и КП. В измеренные значения горизонтальных углов автоматически вводится поправка за коллимационную погрешность, значение которой определяется в процессе начальных установок и хранится в памяти тахеометра до переопределения значения поправки.

При измерении вертикальных углов автоматически вводится поправка на МО вертикального круга и на наклон вертикальной оси.

Тахеометрическую съемку проводят при КЛ.

Линейные величины на табло индицируются в метрах с запятой, а в модуль памяти записываются в миллиметрах.

Порядок работы с тахеометром подробно изложен в инструкции по эксплуатации. Кратко он сводится к следующему.

Прибор устанавливается на штативе, центрируется и горизонтируется. Подключается источник питания и модуль памяти. Включается тахеометр. Определяется коллимационная погрешность и МО вертикального круга. Проверяется контрольный отсчет. Вводятся метеоданные. Выбираются единицы измерения углов (градусы или гоны) и вертикальных углов или зенитных расстояний. Контролируется напряжение аккомуляторной батареи.

Выполнив указанные начальные установки, производят необходимые измерения. При этом с помощью кнопок включают соответвтующий режим.

Для измерения углов достаточно навести зрительную трубу на визирную цель. На табло высвечивается результат измерений.

Для измерения дирекционных углов необходимо ввести в память тахеометра начальное значение дирекционного угла.

Для одновременного измерения углов и расстояний визируют на отражатель. На табло высвечиваются значения горизонтального и вертикального углов, а затем значение расстояния.

Для измерения высоты пикета необходимо ввести в память тахеометра значение высоты точки стояния.

В тахеометре есть режим измерения вертикального угла и горизонтального проложения.

Для измерения прямоугольных координат вводятся значения координат станции, тахеометр наводится на марку с отражателем. На табло высвечиваются значения измеренных координат. Высота пикета не высвечивается, но записывается в модуль памяти вместе с координатами Х и У.

Для определения площади земельного участка произвольной формы измеряют координаты точек углов поворота последовательно по периметру от первой выбранной точки до последней. Площадь вычисляется в проекции на горизонтальную плоскость. На табло высвечивается значение площади: целое число гектаров в верхней строке, метры квадратные – в нижней строке.

Тахеометр электронный 2Та5 изготовляется на Уральском оптико-механическом заводе в г.Екатеренбурге. На этом же заводе изготовляется более усовершенствованная модель 3Та5.



6. ЭЛЕКТРОННЫЙ ТАХЕОМЕТР ТС600/ТС800

Электронные тахеометры ТС600/ТС800 (рис. 7,8) изготовляются фирмой Leica (Швейцария). Это очень надежные многофункциональные приборы с высоким уровнем автоматизации измерений. Они позволяют автоматически измерять горизонтальные и вертикальные углы, наклонные расстояния, горизонтальные проложения, превышения, координаты и высоты точек, вычислять площади многоугольников.





Углы могут измеряться в градусах, минутах секундах, в градусах с десятичной дробью и гонах с отображением результатов с точностью 1², 5², 10², 0,0010, 1 мгон, 0,5 мгон.

Рис.7. ТС800 1 – установочный винт, 2 – клавиатура, 3 – дисплей, 4 – фокусировка, 5 – ручка для переноски, 6 – выход TDM, 7 – батарея, 8 – винть вертикального управления, 9 – винт горизонтального управления, 10 – интерфейс RS-232, 11– круговой уровень, 12 – оптический прицел 13 – выход EGL1 (по выбору)

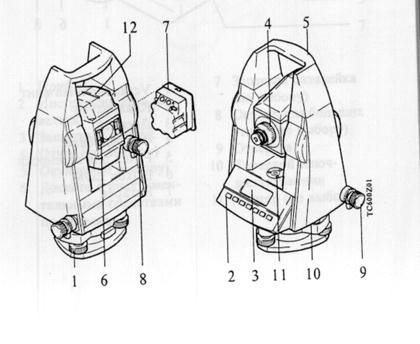

Рис. 8. ТС600 1– установочный винт, 2 –клавиатура,

3 – дисплей,4 – фокусировка, 5 – ручка для переноски,

6 – выход TDM, 7– батарея, 8 – винт вертикального управления, 9 – винт горизонтального управления, 10 – интерфейс RS-232, 11 – круговой уровень, 12 – оптический прицел.



Средняя квадратическая ошибка измерения горизонтальных и вертикальных углов составляет 5² (ТС600) и 3² (ТС800). Диапазон измерения расстояний при средних атмосферных условиях с одной круглой призмой составляет 1100 м (ТС600) и 2500 м (ТС800), а с тремя призмами соответственно 1600 и 3500 м. Средняя квадратическая ошибка измерения расстояния составляет 3 мм + 3 мм/км (ТС600) и 2 мм + 2мм/км (ТС800).

Время измерения расстояния около 3 и 2 секунд.

Внутреннее запоминающее устройство позволяет записать данные для хранения 2000 стандартных блоков измерения.

Для электроснабжения используются батареи весом 0,2 ; 0,9 и 3,0 кг, которые позволяют сделать от 400 до 6000 измерений.

Вес тахеометров около 4,2 кг. Центрирование приборов осуществляется с помощью обычного и оптического отвесов, а нивелирование – с помощью круглого и электронного уровней чувствительностью 4¢/2 мм и 5².

Приборы имеют двухуровенный интерфейс пользователя. На их клавиатуре , состящей из 7 кнопок двухцветная маркировка для каждого уровня (белая, оранжевая). При измерениях пользуются белой клавиатурой, а при вводе параметров измерений, при запуске программ и пр. – оранжевой. Клаиватура с оранжевыми буквами используется только после нажатия клавиш MENU.

Над клавиатурой расположен дисплей, который имеет 4 строки по 16 знаков. В процессе измерений на нем высвечивается:

Рt Nr – номер точки;

Нz – горизонтальный угол;

V – вертикальный угол;

– наклонное расстояние;

– горизонтальное расстояние;

– превышение;

Е – координаты по Х;

N – координаты по У;

Н – высотная отметка;

hr – высота рефлектора (отражателя);

hi – высота прибора;

ppm – атмосферная коррекция расстояния;

mm – постоянная призмы (Leica=0).

У тахеометра ТС600 клавиатура и дисплей расположены с одной стороны прибора, а у ТС800 с обоих сторон.

В приборе установлены следующие программы:

- установка координат станции (STATION COORД);

- ориентирование горизонтального круга (ORIENTANION);

- свободная станция (FREE STATION);

- разметка (SETOUT);

- недоступное расстояние (TIE DISTANCE);

- вычисление площади (CALC AREA);

- координаты и высоты наблюдаемой точки (TARG-ET COORD);

- быстрый замер и регистрация (RAPID MEAS).

Наличие указанных программ гарантирует высокую степень автоматизации измерений.

В данной лекции не рассматривались вопросы технического обслуживания приборов, возможные неисправности и способы их устранения, методы и средства поверок, правила хранения и транспортирования. Все они изложены в инструкциях по эксплуатации приборов [5-9], которые следует тщательно изучать до начала работы.

Электронные тахеометры являются сложными и дорогостоящими приборами, поэтому требуют бережного обращения, защиты от пыли, осадков и прямых солнечных лучей.

В заключении отметим, что рассмотренные в лекции электронные тахеометры уже широко используются в практике землеустроительных, кадастровых и топографо-геодезических работ в Белоруссии. Можно ожидать, что в ближайшие годы они станут основным геодезическим прибором землеустроителя.



ЛИТЕРАТУРА



1. М а с л о в А.В., Г о р д е е в А.В., Б а т р а к о в Ю.Г. Геодезия. М.: Недра, 1993.

2. Геодезия. Геодезические и фотограмметрические приборы. Справочное пособие под редакцией В.П.Савиных и В.Р.Ященко. М.: Недра, 1991.

3. Н е у м ы в а к и н Ю.К., П е р с к и й М.И. Геодезическое обеспечение землеустроительных и кадастровых работ. Справ. пособие. М.: Картгеоцентр – Геодезиздат, 1996.

4. Пособие по применению новых геодезических приборов и методов выполнения работ при землеустройстве. Комитет по земельным ресурсам, геодезии и картографии. Минск, 1997.

5. ТС600/ТС800 Электронный тахеометр. Руководство пользователя. «Экомир». Консультационный и сервисный центр Leica. Минск, 1996.

6,7,8,9. Технические описания и инструкции по эксплуатации электронных тахеометров Та3, Та3М, Та20, 2Та5.
