Распределители

Распределители – электронные устройства, преобразующие импульсы, распределенные во времени в импульсы распределенные в пространстве

С Р

F₀ F₁ F₂

C

F₀

F₁

F₂

Существует два основных подхода к реализации распределителей:

- на основе кольцевого регистра сдвига логической единицы:

- на базе двоичного счетчика по основанию n с дешифратором.

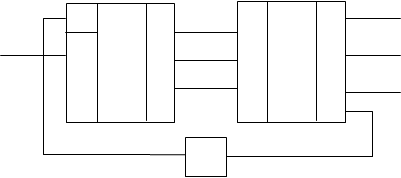

Счетчик + дешифратор:

- двоичный счетчик СТ по основанию n;

- дешифратор ДС.

Счетчик подсчитывает количество импульсов и преобразует это количество в двоичную систему.

R CT DC 0

1 1

C 2 2 1

3 3 2

Обратная связь с выхода дешифратора на вход счетчика обеспечивает принудительное обнуление последнего (переход в исходное состояние) после подсчета n импульсов, то есть реализует требуемое основание счета.

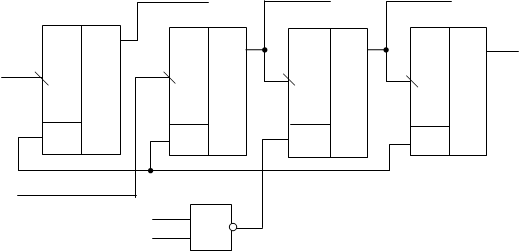

Q1 Q2 Q3

A B

J TT J TT J TT J TT

C1

R0 R0 R0 R0

C2

R0(1)

R0(2) &

Делитель частоты

Рассмотрим 2 счетчика каждый из них делит частоту на 16 (f/16)

Схема соединения 2 счетчиков для обеспечения деления частоты на 256

C1 CT2 Q1 С1 Q1

C2 Q2 С2 Q2

R0& Q3 R0& Q3

R0 Q4 R0 Q4
