Аппаратов




Методика теплового расчета теплообменных

Общим уравнением при расчете теп­лообменника любого типа является уравнение теплового балан­са - уравнение сохранения энергии.

Тепловой поток Q1, отданный в теплооб­меннике горячим теплоносителем (ин­декс 1), например, при его охлаждении от температуры до , равен

, (2.7)

где m - массовый расход теплоносителя.

Несколько процентов (обычно 1 - 10 %) от Q1 теряется в окружающую среду через стенки теплообменника, а ос­новная часть

Q2 = ηQ1

передается второму теплоносителю (индекс 2).

КПД теплооб­менника η учитывает потери тепла в окружающую среду, через его наружную поверхность.

Теп­ловой поток Q2, получаемый холодным теплоносителем можно рассчитать через разность энтальпий по аналогии с урав­нением Q1:

. (2.8)

Данное уравнение теплового баланса по­зволяет найти один неизвестный пара­метр: либо расход одного из теплоноси­телей, либо одну из температур. Все остальные параметры должны быть из­вестны.

Тонкие стенки трубок рекуператив­ных теплообменников практически всег­да считаются плоскими, поэтому повер­хность F, необходимая для передачи теп­лового потока Q2 от горячего теплоноси­теля к холодному, определяется из при­ближенного уравнения, согласно которому

Q2 =kF(t1 — t2) = kFΔt. (2.9)

При выводе уравнения пред­полагалось, что температуры теплоноси­телей t1 и t2 постоянны, а между тем они изменяются по длине теплообменника. В расчете, очевидно, нужно использовать среднеинтегральную по длине теплообменника разность темпера­тур теплоносителей:

. (2.10)

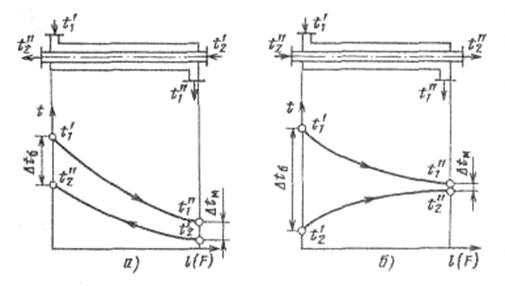

Рис. 2.10. Схемы движения теплоносителей в

теплообменниках:

а – противоток; б – прямоток.



Пользоваться среднеарифметическим значением =0,5() можно только в случае, когда <2. По­грешность не будет превышать 4 %.

В остальных случаях необходимо пользоваться среднелогарифмическим значением

,

где Δtб и Δtм - это большая и меньшая разницы температур между теплоносителями на концах теплообмен­ника, 0С.

На практике чаще используются противоточные схемы движения, поскольку при одинаковых температурах входящих и выходящих теплоносителей при про­тивотоке всегда больше, чем при прямо­токе.

Еще одно преимущество противоточного теплообменника заклю­чается в том, что холодный теплоноси­тель в нем можно нагреть до температуры более высокой, чем температура греющего теплоносителя на выходе . В прямоточном теплооб­меннике этого сделать невозможно.
