Для ограничения колебания напряжения и перенапряжения в сети переменного тока, а также для выравнивания, распределения обратных напряжений при последовательном соединении полупроводниковых диодов и тиристоров широко применяют ограничители напряжения (либо лавинные диоды и стабилитроны).
Ограничитель напряжения (ОН) можно представить в виде двух встречно включенных лавинных диодов или стабилитронов. Вольтамперная характеристика (ВАХ) ОН представляет собой сочетание двух обратных ветвей стабилитронов, расположенных симметрично относительно начала координат.

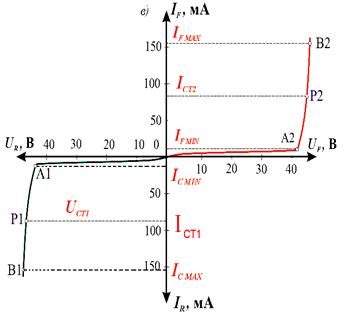

Рис. 3.6 – Условное обозначение (а), структурная схема (б) и ВАХ (в) ограничителя напряжения
