Статические входные и выходные характеристики




Схемы включения транзисторов

Различают схемы включения:

1. С общей базой (ОБ);

2. С общим эмиттером (ОЭ);

3. С общим коллектором (ОК).

В основном применяются первые две схемы.

Слово “общий” означает, что названный вывод является общим для входа и выхода.







IВХ=IБ, UВХ=UЭБ IВЫХ=IЭ,UВЫХ=UК Ki= IЭ/IБ 10÷100

IВХ=IБ, UВХ=UЭБ IВЫХ=IК,UВЫХ=UК Ki= IK/IБ 9 ÷ 99

IВХ=IЭ, UВХ=UЭБ IВЫХ=IК, UВЫХ=UК Ki= IK/IЭ 0,9 ÷ 0,99

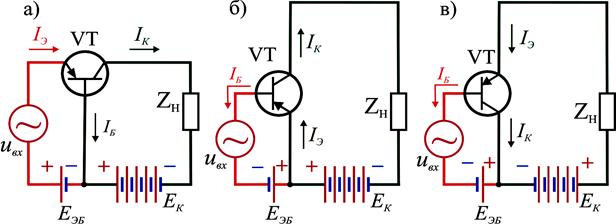

Рис.4.3 − Схемы включения транзисторов с ОБ (а), с ОЭ (б) и ОК (в)







Входной характеристикой называется зависимость

IВХ=f(UВХ) при UВЫХ=const

Характеристика, снятая при UВЫХ=0, называется основной и повторяет ВАХ диода в проводящем направлении.

Выходной характеристикой называется зависимость

IВЫХ=f(UВЫХ) при IВХ=const

Характеристика, снятая при IВХ=0, называется основной и повторяет ВАХ диода в непроводящем направлении.

Входные и выходные характеристики снимаются по схемам, приведенным на рисунках 4.2 и 4.6.









Рис. 4.4 – Входные (а) и выходные (б) статические характеристики транзистора



Для схемы с ОБ IВХ=IЭ; UВХ=UЭБ при UВЫХ 3=0 – основная характеристика: UВЫХ 1 > UВЫХ 2 > UВЫХ 3.



Для схем с ОБ и ОЭ: IВХ 3> IВХ 2> IВХ 1> IВХ 0= 0.





Для схемы с ОЭ IВХ=IБ; UВХ=UЭБ при UВЫХ 1=0 – основная характеристика: UВЫХ 3 > UВЫХ 2 > UВЫХ 1.
