Классификация и система обозначений транзисторов

Параметры биполярных транзисторов

Различают электрические параметры, предельно - эксплуатационные и параметры эквивалентных схем (параметры схем замещения).

К электрическим параметрам относят:

f_h21(f_a) – предельная частота коэффициента передачи тока транзистора,

h_12(э)(b) – статический коэффициент передачи тока в схеме с общей базой,

U_{КЭ 0 гр} – граничное напряжение транзистора,

U_{КЭ нас} – напряжение насыщения ²коллектор - эмиттер²,

U_{ЭБ нас} – напряжение насыщения ²эмиттер - база²,

С_К, с_Э – емкости коллекторного и эмиттерного переходов.

К предельно-допустимым параметрам относят:

U_КБ, U_ЭБ – постоянное напряжение,

Р_{К макс} – постоянная рассеиваемая мощность коллектора (определяет нагрузочную способность транзистора),

Т_{n макс} – максимальная температура p-n-перехода.

Выпускаемые промышленностью транзисторы классифицируют по мощности и частоте. В настоящее время используют транзисторы как со старой маркировкой, так и с новой.

Старая маркировка содержит три элемента:

1 элемент – буква П (плоскостной транзистор) или МП (модернизированный плоскостной);

2 элемент – порядковый номер разработки транзистора, характеризующий его полупроводниковый материал, мощность рассеяния (малая – до 0,25 Вт и большая – более 0,25 Вт) и частотные свойства (низкочастотные – до 5 МГц и высокочастотные – свыше 5 МГц);

3 элемент – буква, характеризующая свойства транзистора внутри одного типа (коэффициент передачи тока базы b и др.). Например, транзистор П5А является германиевым низкочастотным малой мощности, а П302Б – кремниевым низкочастотным большой мощности.

Новая система маркировки содержит четыре элемента:

1 элемент – буква, обозначающая материал, на основе которого выполнен транзистор (Г – германиевый, К – кремниевый, А – арсенид галлия);

2 элемент – буква Т (транзистор);

3 элемент – порядковый номер разработки прибора, характеризующий его мощность рассеяния и частотные свойства;

4 элемент – буква, характеризующая свойства транзистора внутри одного типа (допустимые ток и напряжение).

Номера разработки транзисторов при таком обозначении указаны в табл. 6.2.

Таблица 6.2

Порядковые номера разработки транзисторов, характеризующие материал и мощность рассеяния

Полупроводниковый материал	Номера разработки транзисторов
Низкочастотных	Высокочастотных
Малой мощности	Большой мощности	Малой мощности	Большой мощности
Германиевый	1-99	201-299	401-499	601-699
Кремниевый	101-199	301-399	501-599	701-799

Таблица 6.3

Порядковые номера разработки транзисторов, характеризующие мощность рассеяния и частотные свойства

Мощность рассеяния	Номера разработки транзисторов
Низкочастотных (до 9 МГц)	Среднечастотных (до 30 МГц)	Высокочастотных (свыше 30 МГц)
Малая (до 0,3 Вт)	101-199	201-299	301-399
Средняя (до 1,5 Вт)	401-499	501-599	601-699
Большая (свыше 1,5 Вт)	701-799	801-899	901-999

В соответствие с табл. 6.3: КТ805А – транзистор кремниевый большой мощность, предназначен для работы с частотой до 30 МГц; ГТ150Б – транзистор германиевый низкочастотный малой мощности.

Полевым транзистором называется электропреобразовательный прибор, в котором ток канала управляется электрическим полем, возникающим с приложенным напряжением между затвором и истоком, и который предназначен для усиления мощности электромагнитных колебаний.

Каналом называется центральная область транзистора.

Электрод, из которого в канал входят носители зарядов называется истоком. Электрод, через который основные носители уходят из канала – стоком. Электрод, служащий для регулирования поперечного сечения канала, называется затвором.

Так как в полевых транзисторах ток определяется движением носителей только одного знака, иногда их называют униполярными.

Полевые транзисторы изготавливают из кремния и, в зависимости от электропроводности исходного материала, подразделяют на транзисторы с p- каналом и n-каналом. Главное достоинство полевых транзисторов – высокое входное сопротивление. Идея устройства полевого транзистора принадлежит У. Шокли (1952 г.). Классификация и условные графические обозначения полевых транзисторов приведены на рис. 6.28.

Рис. 6.28. Классификация и условные графические обозначения

полевых транзисторов

Полевой транзистор с управляемым переходом – это транзистор, у которого затвор электрически отделен от канала закрытым p-n-переходом.

В транзисторе с n- каналом (рис. 6.29) основными носителями зарядов в канале являются электроны, которые движутся вдоль канала от истока с низким потенциалом к стоку с более высоким потенциалом, образуя ток стока I_с. Между затвором и истоком приложено напряжение, запирающее p-n-переход. Полярность приложенных напряжений должна быть следующая: U_си>0, U_зи£0.

а

б

Рис. 6.29. Структурная схема (а) и схема включения (б) полевого

транзистора с n-каналом и управляющим p-n-переходом

В транзисторе с p-каналом основными носителями зарядов являются дырки, которые движутся в направлении снижения потенциала, поэтому полярности приложенных напряжений должны быть иными: U_сн<0, U_зи³0.

Работа полевого транзистора с n-каналом, а соответственно и изменение поперечного сечения канала, происходит при подаче определенных напряжений на электроды транзистора. Рассмотрим работу транзистора на примере трех рисунков.

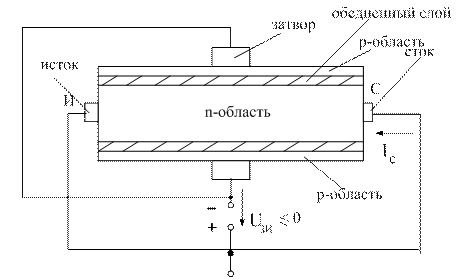

Рис. 6.30. Формирование равномерного обедненного слоя в транзисторе при подаче запирающего напряжения U_зи

При подаче запирающего напряжения U_зи на p-n-переход между затвором и каналом на границах канала возникает равномерный слой, объединенный носителями зарядов и обладающий высоким удельным сопротивлением, а это приведет к уменьшению проводящей ширины канала.

Напряжение, приложенное между стоком и истоком, приводит к появлению неравномерного обедненного слоя, так как разность потенциалов между затвором и каналом увеличивается в направлении от истока к стоку и, наименьшее сечение канала расположено вблизи стока.

Рис. 6.31. Формирование неравномерного обедненного слоя

в транзисторе при подаче напряжения U_СИ

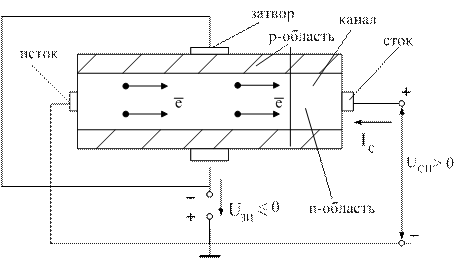

Рис. 6.32. Формирование неравномерного обедненного слоя

в транзисторе при подаче напряжений U_си>0 и U_зи£0

Если одновременно подать напряжения U_си>0 и U_зи£0, то минимальное сечение канала определяется суммой напряжений. Когда суммарное напряжение достигнет напряжения запирания, обедненные области смыкаются и сопротивление канала резко возрастет (рис. 6.32).

Включение полевых транзисторов (как и биполярных транзисторов) может быть произведено по трем схемам: с общим истоком; с общим стоком; с общим затвором. Наиболее употребительна схема с общим истоком.

Цепь ²сток-исток² является выходной цепью усилительного каскада, в нее и включается сопротивление нагрузки. Входная (управляющая) цепь образована с помощью третьего электрода (затвора) с другим типом электропроводности (p-типа). Источник напряжения ²затвор-исток² создает на p-n-переходе обратное напряжение, которое изменяет ширину запирающего слоя (эффект модуляции ширины базы).

Рис. 6.33. Схема включения полевого транзистора с общим истоком
