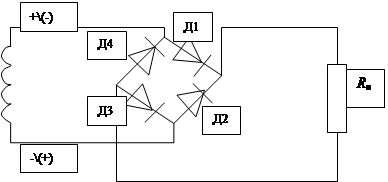

Мостовой двухполупериодный выпрямитель




В первый положительный полупериод прямое напряжение приложено к Д1 и Д4. При этом диоды открываются. Ток протекает от верхнего конца обмотки трансформатора через Д1, сопротивление нагрузки, Д4, нижний вывод обмотки. При этом Д2 и Д3 закрыты обратным напряжением. В отрицательный полупериод открываются Д2 и Д3. Д1и Д4 закрываются.















I
Применение стабилитрона.





U








Диод обратно смещён и закрыт. От нуля напряжение увеличивается и достигает напряжения стабилизации. При нём напряжение постоянно, а ток изменяется. Напряжение на сопротивлении нагрузки никогда не превысит напряжения стабилизации.



Логические элементы.

Логические элементы – это устройства электроники, преобразующие входную информацию в выходную с помощью алгебры логики. Информация для логических элементов представлена в двоичной системе с исчислением в виде 0 и 1, выраженных определёнными уровнями напряжений.








t






  X _ Y
0
_Y
t
1














  X1   X2   Y +НЕ _ Y
0

t
X1
0


1

t
X2
1






t








  X1   X2   Y +НЕ _ Y
