Нелинейные элементы в цепях постоянного тока

Нелинейные элементы (НЭ) подразделяются на управляемые и неуправляемые. В управляемых НЭ, в отличие от неуправляемых, кроме основной цепи, есть еще управляющая цепь, воздействуя на ток или напряжение которой, можно деформировать ВАХ основной цепи. Для неуправляемых НЭ ВАХ изображается одной кривой, а для управляемых — семейством кривых. В группу неуправляемых НЭ входят: лампы накаливания, выпрямительные диоды, стабилизаторы и т. д. В группу управляемых НЭ входят три и более электродные лампы, транзисторы и т. д. На рис. 1.32 показаны ВАХ некоторых НЭ. Чем больше протекающий через нить лампы накаливания ток, тем нить сильнее нагревается и тем больше становится ее сопротивление. Некоторые типы термосопротивлений имеют симметричную ВАХ. Полупроводниковые диоды пропускают ток практически только в одном, проводящем направлении.

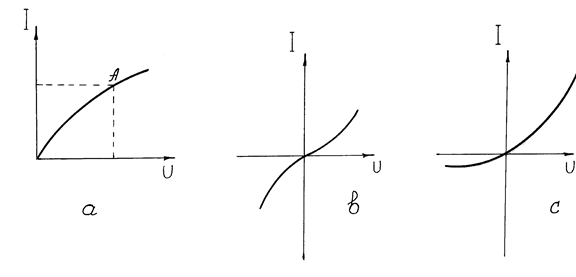

Рис. 1.32. Типовые ВАХ: a – лампы накаливания; b – термосопротивления; c – полупроводникового диода

Каждый НЭ характеризуется ВАХ, статическим и дифференциальным сопротивлениями.

Статическое сопротивление R_cm равно отношению напряжения к току в данной точке, например, в точке А рис. 1.32, а:

.

Дифференциальное (динамическое) сопротивление R _д равно отношению бесконечно малого приращения напряжения dU к соответствующему приращению тока dI:

.

Дифференциальное сопротивление характеризует НЭ при достаточно малых отклонениях от предшествующего состояния, используется при исследовании вопроса об устойчивости режимов работы нелинейных цепей.
