Системная поддержка принтеров

Вывод на принтер через порт LPT в стандартном режиме по интерфейсу Centronics имеет поддержку на уровне BIOS. Поддержка всех других режимов работы порта (Fast Centronics, ECP) осуществляется только дополнительными драйверами или средствами операционной системы.

Печать содержимого экрана (Print Screen) поддерживается прерыванием BIOS Int 05. Обработчик этого прерывания посимвольно выводит содержимое видео-памяти (в текстовом режиме) на порт LPT1.

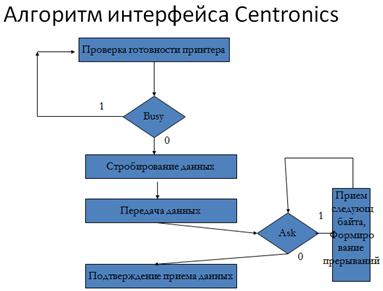

Порт параллельного интерфейса был введен в ПК для подключения принтера -отсюда и пошло его название LPT-порт (Line PrinTer — построчный принтер). Аппаратные средства «классического» стандартного LPT-порта позволяют программным способом реализовать протокол передачи данных Centronics. Адаптер параллельного интерфейса представляет собой набор регистров, расположенных в пространстве ввода-вывода. Регистры порта адресуются относительно базового адреса порта, стандартными значениями которого являются 3BC_h, 378_h и 278_h. Порт может использовать линию запроса аппаратного прерывания, обычно IRQ7 или IRQ5. С внешней стороны порт имеет 8-битную шину данных, 5-битную шину сигналов состояния и 4-битную шину управляющих сигналов, выведенные на разъем-розетку DB-25S. В LPT-пopт используются логические уровни ТТЛ, что ограничивает допустимую длину кабеля из-за невысокой помехозащищенности ТТЛ-интерфейса. Гальваническая развязка отсутствует — схемная земля подключаемого устройства соединяется со схемной землей компьютера.

Data Register (DR) — регистр данных, aдpec=BASE. Данные, записанные в этот регистр, выводятся на выходные линии интерфейса.

Status Register (SR) — регистр состояния; представляет собой 5-битный порт ввода сигналов состояния принтера (биты SR.4-SR.7), адрес=ВАSЕ+1.

Control Register (CR) — регистр управления, адрес=ВАSЕ+2. Как и регистр данных, этот 4-битный порт вывода допускает запись и чтение.
