Принципы хранения информации

· Энергонезависимое хранение информации может осуществляться на различных физических принципах. Раньше всех начали применять магнитный способ хра­нения, где запись нуля или единицы изменяет направление намагниченности эле­ментарной хранящей ячейки. Устройства хранения на магнитных сердечниках состояли из матрицы ферритовых колец (по кольцу на каждый хранящийся бит), пронизанных обмотками (адреса, записи и считывания).

Считывание выполня­лось импульсом тока, пытающимся намагнитить ячейку в определенном направ­лении. Если ячейка была в противоположном состоянии, то эта попытки наводи­ла импульс в обмотке считывания. Устройства ферритовой памяти были громоздкими, но сугубо статическими — в них не было движущихся частей. В устройствах с подвижным носителем хранящие ячейки движутся отно­сительно головок записи-считывания и в зависимости от направления намагни­ченности вызывают в головке считывания импульс определенной полярности. На таком принципе строились и магнитные барабаны первых ЭВМ, и магнит­ные диски, и накопители на магнитной ленте.

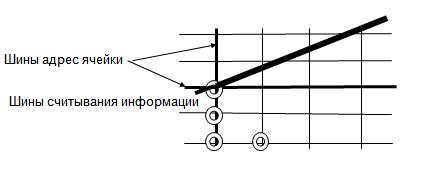

матрица ферритовых колец.

· Оптические устройства хранения основаны на изменении отражающей или пропускающей способности участков носителей. Носителями для первых оптических устройств были фотопленка, перфолента, перфокарты. Теперь оптические устройства хранят информацию на дисках с ячейками микроскопических размеров, считываемых лазерным лучом.

Оптические устройства памяти

· Из электронных устройств распространение получила флэш-память, сочета­ющая довольно высокую плотность хранения с теперь уже приемлемой ценой. Флэш-память является статической и имеет очень высокое быстродействие счи­тывания, но не очень быструю процедуру записи, причем для перезаписи должен предварительно стираться целый блок ячеек (современные микросхемы состоят из набора блоков). В режиме хранения на флэш-память питание можно не подавать — энергопотребление нулевое. В режиме чтения потребление доста­точно малое, но стирание и запись требуют энергозатрат.

Каждая ячейка флэш-памяти состоит всего из одного униполярного (полевого) транзистора. Чистые (стертые) ячейки содержат единицу во всех битах; при записи (программировании) нужные ячейки обнуляются. Возможно последующее программирование и уже записанных ячеек, но при этом можно обнулять единичные биты, а не наоборот. В единичное состояние ячейки переводятся только при стирании. Стирание производится для всей матрицы ячеек; стирание одиночной ячейки невозможно.

УЗ – управление затвором. ПЗ – плавающий затвор



Принцип полевого транзистора: если приложить напряжение управления(исток – затвор(Иу)), тогда протекает ток исток-сток, если нет напряжения управления 0. Для записи на 1 менее, для записи подать напряжение на управляющий затвор и вытянуть электрон и ПЗ. Информация остается на ПЗ.
