ИЗМЕРЕНИЕ НЕЭЛЕКТРИЧЕСКИХ ВЕЛИЧИН ЭЛЕКТРИЧЕСКИМИ МЕТОДАМИ

Широкое распространение измерения неэлектрических величии (температуры, угловых и линейных размеров, механических усилий и напряжений, деформаций, вибраций, химического состава и т.д.) электрическими методами обусловлено теми преимуществами, которыми они обладают по сравнению с другими методами. При этом создается возможность дистанционного измерения и контроля неэлектрических величин с одного места (пульта управления); измерения быстро изменяющихся неэлектрических величин; автоматизации управления производственным процессом.
Обычно такие приборы состоят из датчика и измерительного устройства.
В датчиках происходит преобразование неэлектрической величины в один из па-раметров электрической цепи (U, I, R и т.д.).
Измерительное устройство - это один из электрических приборов, рассмотренных выше.
Не имея возможности остановиться на каждом преобразователе, ограничимся лишь их кратким перечислением:

1. Реостатные преобразователи. Работают на изменении сопротивления реостата, движок которого перемещается под воздействием измеряемой неэлектрической величины.

2. Проволочные преобразователи (тензосопротивления). Их работа основана на изменении сопротивления проволоки при ее деформации.

3. Термопреобразователи (терморезисторы, термосопротивления). В них изменяется сопротивление датчика под воздействием температуры.

4. Индуктивные преобразователи. В них при изменении положения разъемных частей магнитопровода (например, под действием силы, давления, линейного перемещения) меняется индуктивность катушки.

5. Емкостные преобразователи. Могут быть использованы в качестве датчиков перемещения, влажности, химсостава воздуха и др.

6. Фотоэлектрические преобразователи. В них измерительный прибор реагирует на изменение освещенности, температура, перемещения и др.

7. Индукционные преобразователи. Работают на принципе преобразования неэлектрической величины (например, скорости, ускорения) в индуктированную ЭДС.

8. Термоэлектрические преобразователи. Основаны на возникновении термо ЭДС и ее зависимости от температуры.

9. Пьезоэлектрические преобразователи. Работают на принципе возникновения ЭДС при воздействии усилий на кристаллы некоторых материалов.

Oпределение: Трансформатором называется статический электромагнитный аппарат, предназначенный для преобразования системы переменного тока одних параметров в систему переменного тока с другими параметрами.

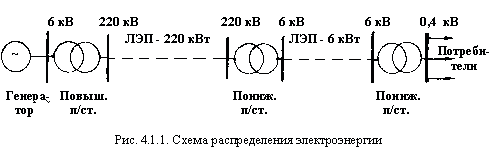

Известно, что передача электроэнергии на дальние расстояния осуществляется на высоком напряжении (220, 400, 500 кВ и более), благодаря чему значительно уменьшаются потери энергии в линии (рис. 4.1.1).
Получить такое высокое напряжение непосредственно в генераторе невозможно, поэтому в начале линии электропередачи устанавливают повышающие трансформаторы, а в конце линии устанавливают понижающие трансформаторы.
Таким образом, переменный ток по пути от электростанции до потребителя подвергается трех-, а иногда и четырехкратному трансформированию.
В зависимости от назначения трансформаторы разделяются на силовые и специальные.
Силовые трансформаторы используются в линиях электропередачи и распределения электроэнергии.
К специальным трансформаторам относятся: печные, выпрямительные, сварочные, автотрансформаторы, измерительные, трансформаторы для преобразования частоты и т.д.
Трансформаторы разделяются на однофазные и многофазные, из которых наибольшее применение имеют трехфазные.
Кроме того, трансформаторы могут быть двухобмоточными (если они имеют по две обмотки) или многообмоточными (если они имеют более двух обмоток). В зависимости от способа охлаждения трансформаторы разделяются на масляные и сухие.
