Расчет прямоугольных резервуаров

Стены резервуаров рассчитывают на одностороннее давление при отсутствии обсыпки, а также одностороннее боковое давление грунта при опорожненном резервуаре.

Монолитную стену без ребер, сборную стену с вертикальными стыками шпоночной формы рассчитывают по балочной схеме, принимая пролет l₁ равным расстоянию от верхней грани паза днища до покрытия.

К расчету стены прямоугольного резервуара, работающей по балочной схеме

а – конструктивная схема; б – расчетная схема; в – эпюра моментов; 1 – стык шпоночной формы; 2 – плита сборного покрытия; 3 – стеновая панель; 4 – паз в днище для заделки стеновой панели; r – гидростатическое давление воды; r1 – горизонтальное давление воды; р – давление от покрытия

При расчете выделяют вертикальную полосу шириной 1 м вместе с находящимися на ней нагрузками. Полагают, что в днище стена жестко защемлена, а на уровне перекрытия шарнирно оперта.

В монолитной или сборной стене, усиленной пилястрами и пристенными колоннами каждый участок стены между ними рассчитывают как плиту, опертую по контуру при соответствующих параметрах.

Требуемое количество рабочей арматуре находят по наибольшим опорным и пролетным моментам как в изгибаемой плите прямоугольного сечения с одиночной арматурой.

К расчету стены прямоугольного резервуара как плиты, опертой по контуру

Армирование стеновой панели прямоугольного резервуара

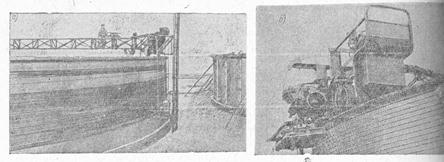

Навивка кольцевой арматуры предварительно напряженной стенки машинной ВНИИСТ Главгаза

а – навивка напрягаемой арматуры; б – вид навивочной машины
