Реакторы

Реакторы служат для ограничения токов КЗ в мощных электроустановках, а также позволяют поддерживать на шинах определенный уровень напряжения при повреждениях за реактором.

Основная область применения реакторов - электрические сети напряжением 6 - 10 кВ и выше, а также при напряжении ниже 1000 В.

Реактор представляет собой индуктивную катушку, не имеющую сердечника из магнитного материала. Благодаря этому он обладает постоянным индуктивным сопротивлением, не зависящим от протекающего тока.

Возможные схемы включения реакторов представлены на рис. 6.2.

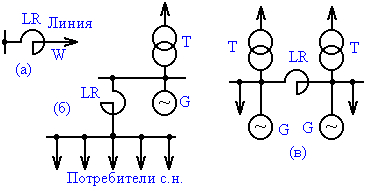

Рис.6.2. Схема включения реакторов: а - индивидуальное реактирование; б - групповой реактор; в - секционный реактор

Основным параметром реактора является его индуктивное сопротивление х_р = wL, Ом. В некоторых каталогах приводится:

,

где I_ном - номинальный ток реактора, А; U_ном - номинальное напряжение реактора, В.

Потеря напряжения в реакторе при протекании тока I и заданном значении cosj определяется из выражения:

,

где U_ном - номинальное напряжение установки, где используется реактор.

Допустимая потеря напряжения в реакторе обычно не превышает 1,5 - 2%.
