Глубинные вибраторы

Назначение: применяют для уплотнения бетонных смесей при укладке их в монолитные неармированные бетонные и железобетон­ные конструкции с различной степенью армирования (фундаменты, стены, колонны, сваи, балки и др.), а также при изготовлении круп­ных бетонных и железобетонных изделий для сборного строитель­ства.

Классификация:

- по типу привода

· электрические

· пневматические

- по виду обслуживания

· ручные

· навесные

- по способу передачи вибраций

· вибраторы с гибким валом

· вибраторы со встроенным двигателем

- по типу вибровозбудителя

· дебалансные

· фрикционно-планетарные

Глубинные ручные дебалансные вибраторы со встроенным электроприводом

Параметры:

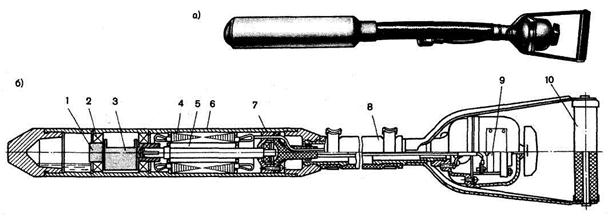

Рис. 21. Ручной глубинный электрический дебалансный вибратор.

1 – дебалансный вал; 2 – подшипники качения; 3 – дебаланс; 4 – асинхронный э/двигатель;5 – ротор; 6 – корпус; 7 – подшипниковый узел; 8 – рукав; 9 – выключатель; 10 – рукоять
