Регистр сдвига, кольцевой регистр

Параллельный регистр или регистр памяти

Регистры




Регистр – это устройство, предназначенное для хранения информации в виде двоичных слов. Слово, состоящее из 8 бит, называется байтом.

Рис. 11.32. Схема реализации регистра памяти



При поступлении сигнала «запись», двоичное слово, поданное на информационный вход регистра, записывается в регистр, причём запись каждого разряда осуществляется одновременно или параллельно. Отсюда и название регистра.

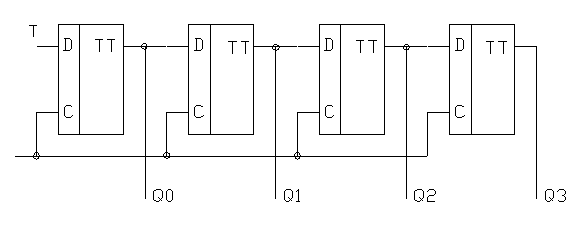

Рис. 11.33. Схема реализации регистра сдвига



Изображенный регистр называют ещё последовательным регистром, т.к. информация в него вводится посредством входа Т последовательно, в течение 4х тактовых импульсов.











Рис. 11.34. Временные диаграммы работы регистра сдвига



Информация поступает на вход Т.. С приходом первого тактового импульса старший разряд вводимого числа записывается в первый триггер. После прихода второго тактового импульса, старший разряд вводимого числа, который находится на входе второго триггера, переписывается на его выход. На выходе первого триггера появляется следующий разряд двоичного числа. Третий импульс переписывает старший разряд на выход второго, т.е. осуществляется сдвиг записанной информации на один разряд вправо. Аналогичным образом записываются следующие разряды и естественно, что 4х-разрядное число можно записать с помощью 4х тактовых импульсов. Пятый тактовый импульс, осуществляя сдвиг информации вправо, приводит к потере информации о старшем разряде.




Если необходимо сохранить записанное число при сдвиге информации применяют кольцевые регистры:

Рис. 11.35. Схема реализации кольцевого регистра



Однако, данная схема не применяется, т.к. не происходит ввод информации. Для реализации регистров с циклическим переносом (кольцевых) используют универсальные регистры сдвига, которые имеют возможность как параллельного, так и последовательного ввода информации.
