Двоичное умножение






Умножение может осуществляться двумя способами:

1) Способ многократного сложения

2) Способ сложения со сдвигом

1)




Рис. 12.11. Структурная схема двоичного умножения



РМ – регистр множимого

ВСМ – вычитающий счётчик множителя

РП – регистр произведения

С – многоразрядное суммирующее устройство



Таблица 12.3. Таблица истинности устройства умножения




РМ
ВСМ
РП



После первого тактового импульса содержимое регистра множимого и число, стоящее на выходе регистра произведения суммируются с помощью суммирующего устройства. Результат записывается в регистр произведения, содержимое счётчика уменьшается на 1. Дальнейший процесс происходит аналогично.

Когда содержимое счётчика обнуляется, счёт останавливается и формируется сигнал на хранение информации в регистре произведения.

Этот тип умножения не нашёл широкого распространения, т.к. процесс умножения больших чисел занимает очень большое время.

Практически используемым способом умножения является способ умножения со сдвигом



Три правила:

1. Частичное произведение равно нулю, если множитель равен единице и равно множимому, если множитель равен нулю

2. Число разрядов в регистре произведения должно быть в 2 раза больше разрядов в множимом.

3. При сложении 1-ое частичное произведение сдвигается на 1 разряд вправо относительно 2-го






На основе этих правил можно синтезировать устройство для умножения.

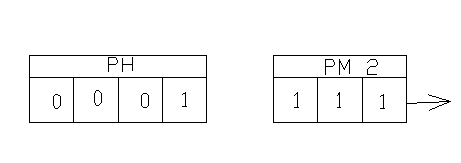

Рис. 12.12. Схема реализации устройства умножения



РМ 1 – регистр множимого

РМ 2 – регистр множителя, который представляет три младших разряда, разряда регистра накопителя РН



A)




Операция А: шина управления идёт с младшего разряда регистра накопителя



Рис. 12.13. Операция А



Происходит сложение содержимого РМ 2 и РН, результат записывается в регистр накопителя



B)




Операция B: осуществляется сдвиг информации вправо

Рис. 12.14. Операция В



При этом из регистра накопителя уходит и теряется крайняя единица множителя.




C)

Рис. 12.15. Операция С



Должно происходить суммирование, но т.к. на управляющей шине “0” с выхода младшего разряда накопителя, сумматор блокируется, и содержимое РН не изменяется.








D)

Рис. 12.16. Операция D



Сдвиг информации вправо, теряется ноль крайнего правого разряда.






E)

Рис. 12.17. Операция Е



Сложение регистров РН и РМ 2






F) Сдвиг информации вправо

Рис. 12.18. Операция F



Полное произведение



В большинстве ЭВМ способ сложения со сдвигом можно запрограммировать, т.е. вместо того, чтобы вводить многочисловые электронные связи, можно задать программу, следуя которой, ЭВМ будет выполнять последовательность операций от A до F, т.е. для реализации операции умножения используется программное обеспечение ЭВМ. Благодаря чему уменьшается число электрических схем в центральном процессоре.

Микропроцессор серии К 580 в своём АЛУ умножителя не содержит.
