Электрохимическая коррозия

Химическая коррозия

Химическая коррозия - взаимодействие поверхности металла с (коррозионно-активной) средой, не сопровождающееся возникновением электрохимических процессов на границе фаз. В этом случае взаимодействия окисление металла и восстановление окислительного компонента коррозионной среды протекают в одном акте. Например, образование окалины при взаимодействии материалов на основе железа при высокой температуре с кислородом:

4Fe + 3O2 → 2Fe2O3

При электрохимической коррозии ионизация атомов металла и восстановление окислительного компонента коррозионной среды протекают не в одном акте и их скорости зависят от электродного потенциала металла (например, ржавление стали в морской воде).

Разрушение металла под воздействием возникающих в коррозионной среде гальванических элементов называют электрохимической коррозией. При электрохимической коррозии (наиболее частая форма коррозии) всегда требуется наличие электролита (Конденсат, дождевая вода и т. д).

Электроды образуют либо различные элементы структуры материала, либо два различных соприкасающихся материала. Если в воде растворены ионы солей, электропроводность ее повышается, и скорость процесса увеличивается. Особо сильно действуют хлорид-ионы (содержащиеся, например в морской воде или в воде, образовавшейся при таянии снега зимой, когда дороги посыпают солью), так как они катализируют процесс коррозии. С получающимися в процессе коррозии Fe3+ — ионами ионы хлора образуют растворимые комплексы, что способствует ускорению окисления металла.

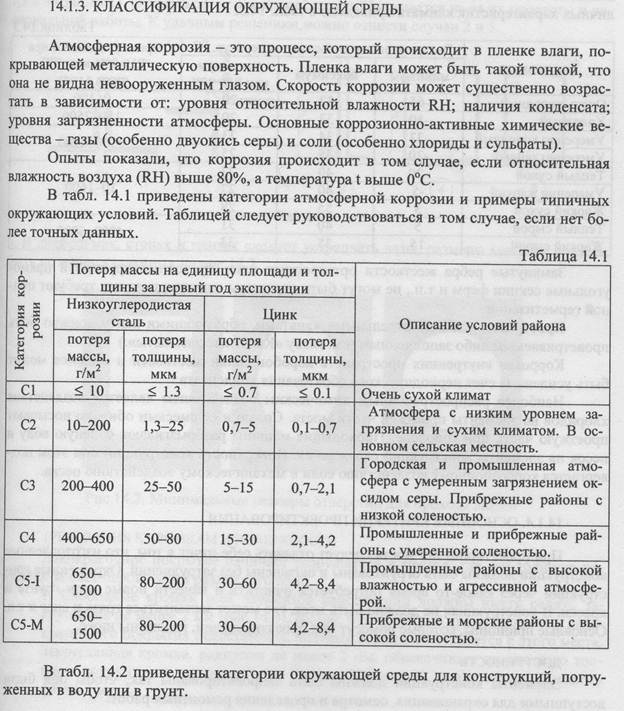

Категориями среды пользуются при выборе системы защитного покрытия – определяя его тип, суммарную толщину и количество слоев покрытия. Типы антикоррозионных защитных покрытий можно разделить на три основные группы:

Дата добавления: 2014-01-07
