Импульсные и высокочастотные диоды
Импульсными диодами называются диоды имеющие время переключения 1 мкс и менее. Высокочастотные диоды работают на диодах до 150 мГц и выше. При переключении прямого смещения на обратное через диод некоторое время протекает ток, значительно превышающий ток насыщения, связанный с накоплением инжектированных в базу носителей (рис. 1.11) Время спада обратного тока определяется временем рассасывания заряда в базе и рекомбинаций носителей. Время tв называется временем восстановления обратного сопротивления, и определяет минимальную длительность импульсов или минимальный период колебаний, при которых сохраняются выпрямляющие свойства диода. Время восстановления определяется диффузионной емкостью диода, которая пропорциональна времени жизни носителей (tр). Для уменьшения tр в базе диода создают различные дефекты, а так же вводят примеси с большим сечением захвата, например, золото. С целью уменьшения диффузионной емкости ширину базы выбирают как можно меньше. Барьерная ёмкость шунтирует p-n-переход на высоких частотах и ухудшает выпрямительные свойства. В импульсных диодах значительная величина СБ может искажать форму импульса. Для уменьшения СБ стремятся уменьшить площадь p-n-перехода. В качестве импульсных и высокочастотных диодов применяют точечные, микросплавные, меза-диффузионные и планарные диоды малыми СD и СБ. Эквивалентная схема диода на высокой частоте показана на рис. 1.12. LD - индуктивность выводов и контактной иглы диода (точечного), С3 - зарядовая (барьерная) ёмкость, СD - диффузирующая ёмкость, rдиф - дифференциальное сопротивление, rу - сопротивление утечки, rб - сопротивление базы, Скорп - ёмкость корпуса с Скорп<C3+Cдиф).

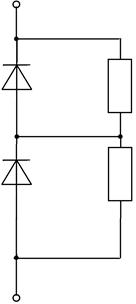

Рис. 1.9
Рис. 1.10
Рис 1.11
Рис 1.12
При прямом смещении rдиф=jТ/(I+Io)<<rу, поэтому следует учитывать только rБ, rдиф и СD. Постоянная времени при этом определяется временем жизни неосновных носителей, т.к. СD×rдиф=tр/2. При обратном смещении СD»0, поэтому учитываются rб, rу, СБ и Скорп. С увеличением частоты СD уменьшается (СD~). Ухудшение выпрямительных свойств на высоких частотах связано с шунтирующим действием СБ.
