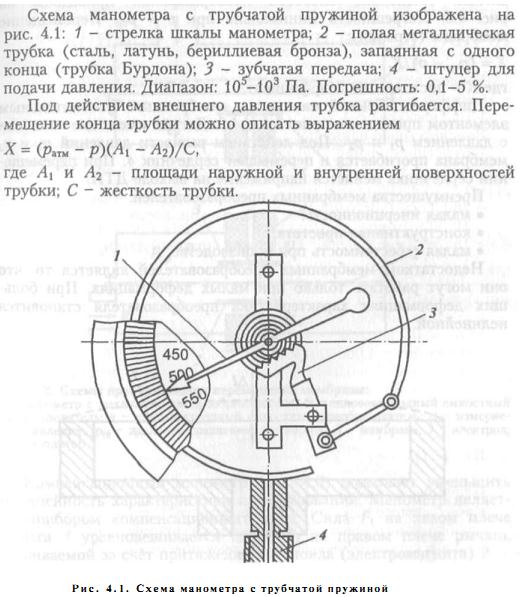

Манометры с трубчатой пружиной

Пружинные манометры

Приборы для измерения давления, основанные на упругой деформации чувствительных элементов под действием измеряемой величины. В качестве упругих чувствительных элементов этих приборов применяют мембраны, мембранные коробки, сильфоны, трубчатые пружины.

Соответственно по этим принципам конструктивного исполнения выпускаются манометры с:

1) одновитковыми трубчатыми пружинами;

2) многовитковыми трубчатыми пружинами;

3) плоскими мембранами;

4) гармониковыми мембранами.

В сильфонных манометрах чувствительным элементом является гармониковая мембрана – сильфон, выполненный из упругого металла (нержавеющая сталь, томпак и другие сплавы). Сильфонные манометры используют для измерения небольших давлений и вакуума и в качестве показывающих (индекс «П») и самопишущих (индекс «С») приборов.

Сильфонный манометр: 1 – стрелка; 2 – рычаги; 3 – пружина; 4 – сильфон; 5 – основание; 6 – шкала

Чувствительным элементом прибора является гармониковая мембрана – сильфон 4, который представляет собой гофрированную тонкостенную металлическую трубку, изготовленную из высокопрочного сплава. Сильфоны преобразуют измеряемое давление в тяговое усилие, перемещающее стрелку манометра. Один конец сильфона закреплен на жестком неподвижном основании 5, другой герметически закрыт. Давление подводят внутрь сильфона через основание. Если давление больше атмосферного, то длина сильфона увеличивается, вследствие чего стрелка 1 (или перо) прибора через систему рычагов 2 движется по шкале 6. Пружина 3 увеличивает жесткость сильфона.

Основная погрешность приборов находится в пределах ± 1,5 %.
