Разрезы

Виды.

Вид — изображение обращенной к наблюдателю видимой части поверхности предмета. (рис.2).

Рис.2. Основные виды.

Виды, получаемые на основных плоскостях проекций, являются основными и имеют следующие названия: 1 — вид спереди (или главный вид); 2 — вид сверху; 3 — вид слева; 4 — вид справа; 5 — вид снизу; 6 — вид сзади (рис. 2). Название вида определяет направление взгляда наблюдателя (направление проецирования).

При выполнении чертежа количество видов должно быть минимально, но достаточно для определения геометрической формы детали. Главный вид всегда присутствует на чертеже, наличие остальных определяется формой детали.

Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета штриховыми линиями (Рис.3).

Рис.3. Уменьшение количества видов.

Виды, расположенные в проекционной связи обозначений не имеют. Если какой-либо вид (вид Д) расположен вне проекционной связи с главным указывают стрелкой направление проецирования, обозначаемое прописной буквой кириллицы, той же буквой обозначают построенный вид (рис.4).

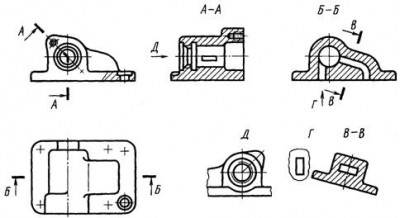

Рис.4 Виды, разрезы, сечения.

Кроме основных видов используются дополнительные виды, если какая-либо часть предмета не может быть показана ни на одном из основных видов без искажения формы и размеров, получаемые на плоскостях, не параллельных основным плоскостям проекций. Дополнительный вид, если располагается не в проекционной связи, также отмечают стрелкой и надписью (рис.5). Допускается повертывать дополнительный вид, при этом к надписи добавляют знак «повернуто» при необходимости указывается угол поворота.

Когда не рационально выполнять весь вид, ибо интерес представляет только определённое место детали, то выполняют местный вид (рис.6). Изображение ограниченного места поверхности предмета называют: местным (частичным) видом. Он может быть ограничен линией обрыва (Вид Д, рис. 6.) или не ограничен (Вид Г, рис. 6.). Местный вид отмечают на чертеже подобно дополнительному виду.

Рис.5. Примеры выполнения и обозначения дополнительных видов.

ГОСТ 2.305—68** дает следующее определение разреза. Разрез — изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней (Рис.6).

Рис.6. Примеры местных видов и разрезов.

Разрезы разделяются, в зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций, на: горизонтальные - секущая плоскость параллельна ей; вертикальные - секущая плоскость перпендикулярна горизонтальной плоскости проекций (например, разрез на месте главного вида, рис. 6; разрезы А-А, наклонные - секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого (например, разрез В-В, рис. 4).

В зависимости от числа секущих плоскостей разрезы разделяются на:

простые - при одной секущей плоскости (например, рис. 6);

сложные - при нескольких секущих плоскостях (например, разрез А-А, рис. 4;).

Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций (например, разрез А-А, рис 4), и профильным, если секущая плоскость параллельна профильной плоскости проекций (например, разрез Б-Б, рис. 6).

Сложные разрезы бывают ступенчатыми, если секущие плоскости параллельны (например, разрез Б-Б, рис. 7;), и ломаными, если секущие плоскости пересекаются (например, разрезы А-А, рис. 7).

Положение секущей плоскости указывают на чертеже линией сечения. Для линии сечения должна применяться разомкнутая линия. При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда; стрелки должны наноситься на расстоянии 2-3 мм от конца штриха.

Начальный и конечный штрихи не должны пересекать контур соответствующего изображения.

У начала и конца линии сечения, а при необходимости и у мест пересечения секущих плоскостей ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда, и в местах пересечения со стороны внешнего угла.

Разрез должен быть отмечен надписью по типу "А-А" (всегда двумя буквами через тире).

Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождают (например, разрез на месте главного вида, рис. 8).

Рис.7. Примеры разрезов.

Фронтальным и профильным разрезам, как правило, придают положение, соответствующее принятому для данного предмета на главном изображении чертежа (рис. 8).

Рис.8.Фронтальный разрез.

Горизонтальные, фронтальные и профильные разрезы могут быть расположены на месте соответствующих основных видов (рис 6).

Вертикальный разрез, когда секущая плоскость непараллельна фронтальной или профильной плоскостям проекций, а также наклонный разрез должны строиться и располагаться в соответствии с направлением, указанным стрелками на линии сечения.

Допускается располагать такие разрезы в любом месте чертежа (разрез В-В, рис. 4), а также с поворотом до положения, соответствующего принятому для данного предмета на главном изображении. В последнем случае к надписи должно быть добавлено условное графическое обозначение .

При ломаных разрезах секущие плоскости условно повертывают до совмещения в одну плоскость, при этом направление поворота может не совпадать с направлением взгляда (рис.9).

Рис.9.Ломаный разрез.

Если совмещенные плоскости окажутся параллельными одной из основных плоскостей проекций, то ломаный разрез допускается помещать на месте соответствующего вида (разрезы А-А, рис.9). При повороте секущей плоскости элементы предмета, расположенные на ней, вычерчивают так, как они проецируются на соответствующую плоскость, с которой производится совмещение.

Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется местным.

Местный разрез выделяется на виде сплошной волнистой линией или сплошной тонкой линией с изломом (черт. 10). Эти линии не должны совпадать с какими-либо другими линиями изображения.

Рис.10. Местный разрез.

3.13. Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией или сплошной тонкой линией с изломом (рис.11).

Рис.11.Соединение вида и разреза.

Если при этом соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии (рис.12).

Рис.12.Соединение вида и разреза.

Допускается также разделение разреза и вида штрих-пунктирной тонкой линией (рис.13.), совпадающей со следом плоскости симметрии не всего предмета, а лишь его части, если она представляет тело вращения.

Рис.13.Соединение вида и разреза.
